Конструктор «Светодиодный индикатор напряжения»

Код товара: 80514

В наличии 50 шт.

1+

193,00 ₽

3+

183,80 ₽

10+

175,00 ₽

Количество:

Описание

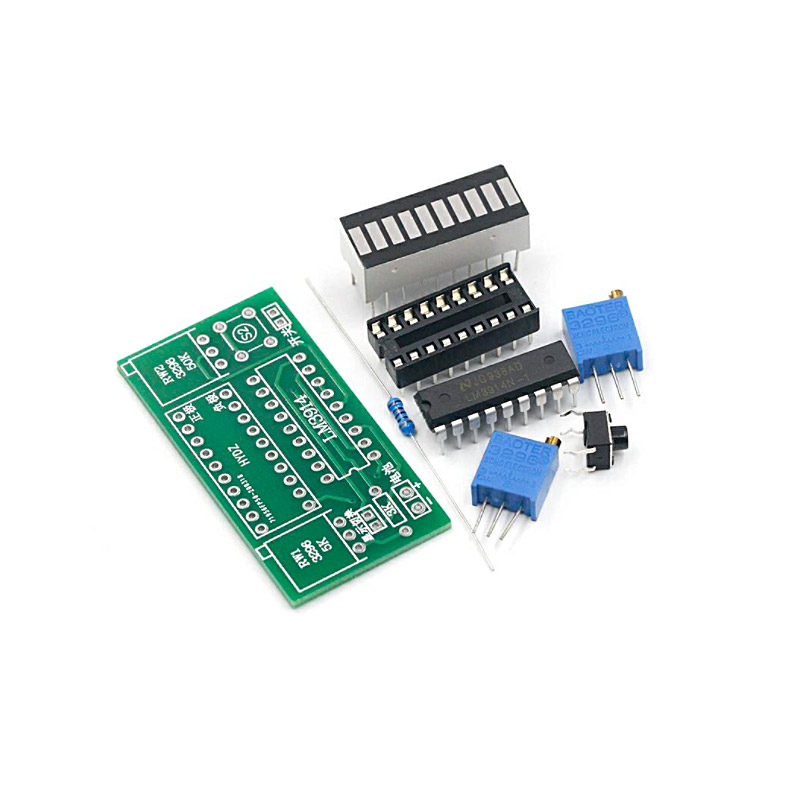

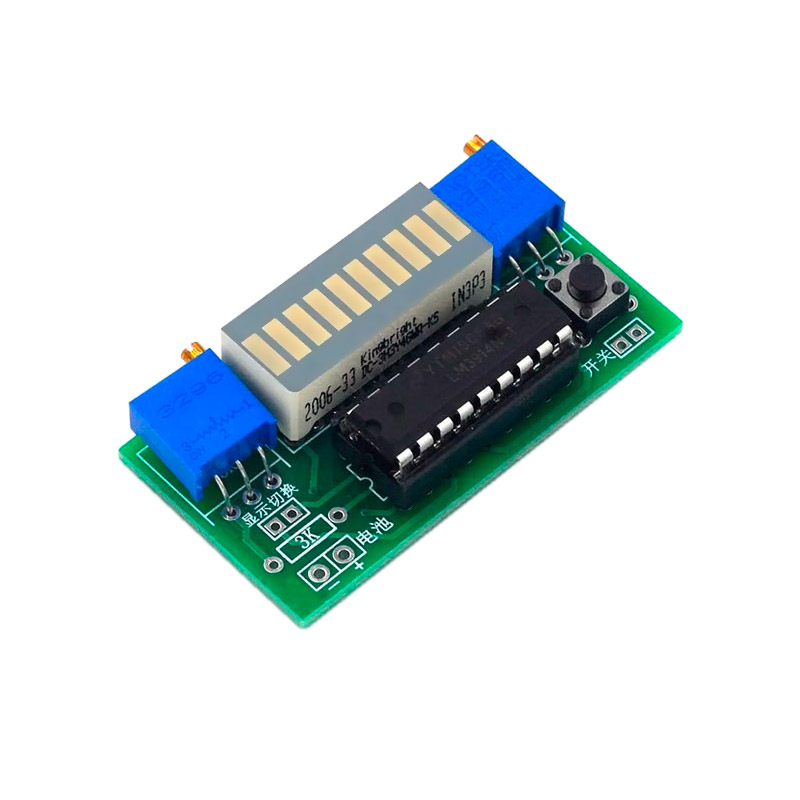

Набор для сборки десятиуровневого индикатора напряжения на базе микросхемы LM3914. Готовое изделие может быть использовано в качестве индикатора уровня заряда аккумуляторов или батарей, напряжения бортовой сети автомобиля, а также для отображения результатов различных аналоговых датчиков.


Индикатор может работать в режиме отображения информации в виде линейки или точки. По умолчанию, выбран режим линейки. Для режима точка, понадобится установить перемычку возле подстроечного резистора RW1. Отличительной особенностью этого индикатора является то, что он может отображать напряжение не от нуля, а от другого значения. Таким образом, например, можно настроить его в диапазоне от 5 до 15 вольт, чтобы каждый сегмент отображался с шагом в один вольт. Для этого на плате имеется два подстроечных резистора, одним из которых (RW2 номиналом 50 кОм) настраивается нижнее значение напряжения, а другим (RW1 номиналом 5 кОм), соответственно, верхнее.

Технические характеристики:
Напряжение питания, В 2,4 ... 20
Ток потребления (все светодиоды выключены), мА 4
Ток потребления (все светодиоды включены), мА 42
Габаритные размеры, мм 49 х 26 х 12
Масса, г 20
