Конструктор «Генератор с катушкой Тесла»

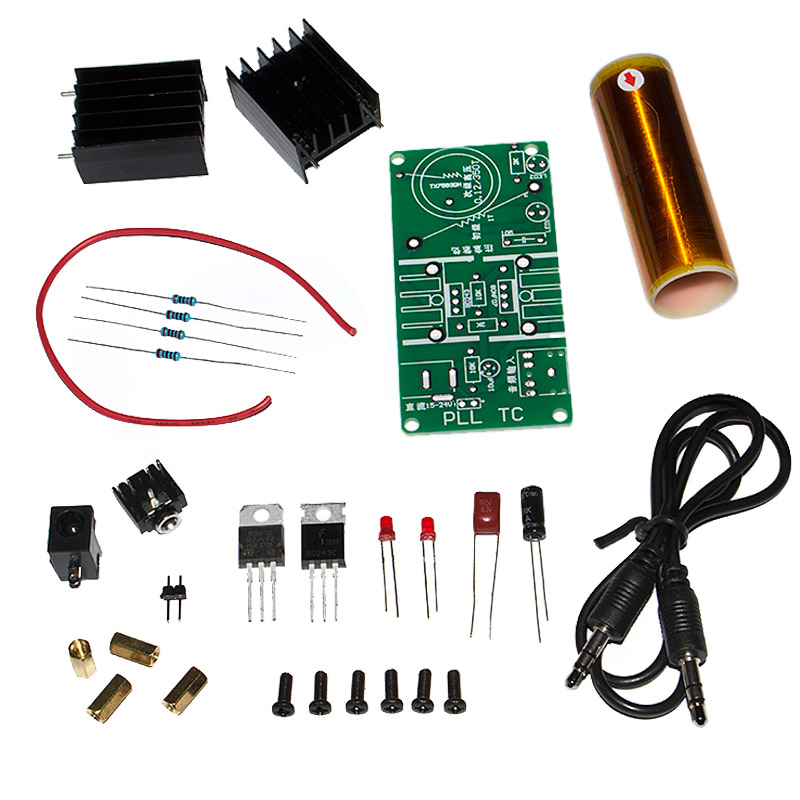

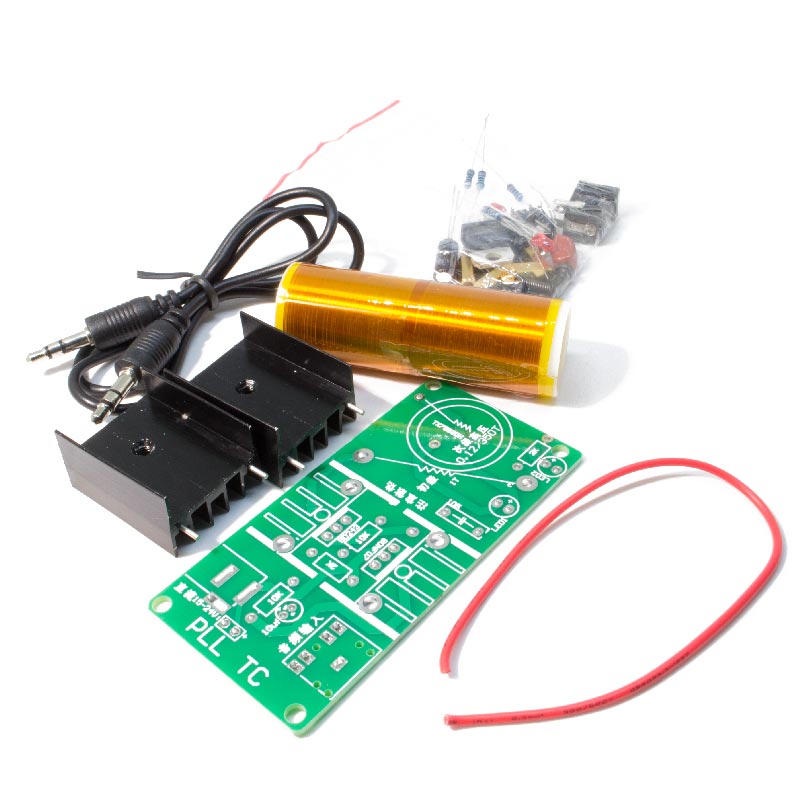

Этот набор позволит собрать генератор с маленькой катушкой Тесла. Сам набор довольно прост и спаять его можно за 10-15 минут. Все компоненты подписаны непосредственно на плате. Есть только один нюанс при установке катушки. Катушка крепится на плате с помощью клея более длинным концом провода вверх. Правильно собранное устройство начинает работать сразу. Напряжение питания устройства может быть в диапазоне от 12 до 24 вольт при токе до 1,5 - 2 ампер.

В комплекте к набору идет небольшой кусочек толстого провода в изоляции. Он нужен для того чтобы сделать первичную обмотку трансформатору. При намотке этой обмотки очень важно чтобы ее направление совпало с направлением намотки самой катушки.

Если все собрано правильно, то после включения начнут светиться светодиоды и на кончике провода катушки может появится небольшая синяя искра (в зависимости от напряжения питания которое будет подано на схему).

При работе устройства не рекомендуется дотрагиваться к частям схемы. Это не опасно, но есть риск получения ожога.

Технические характеристики:

Напряжение питания, В	12 ... 24
Ток потребления, мА	2000
Габаритные размеры, мм	78 х 38 х 60
Масса, г	53,6
