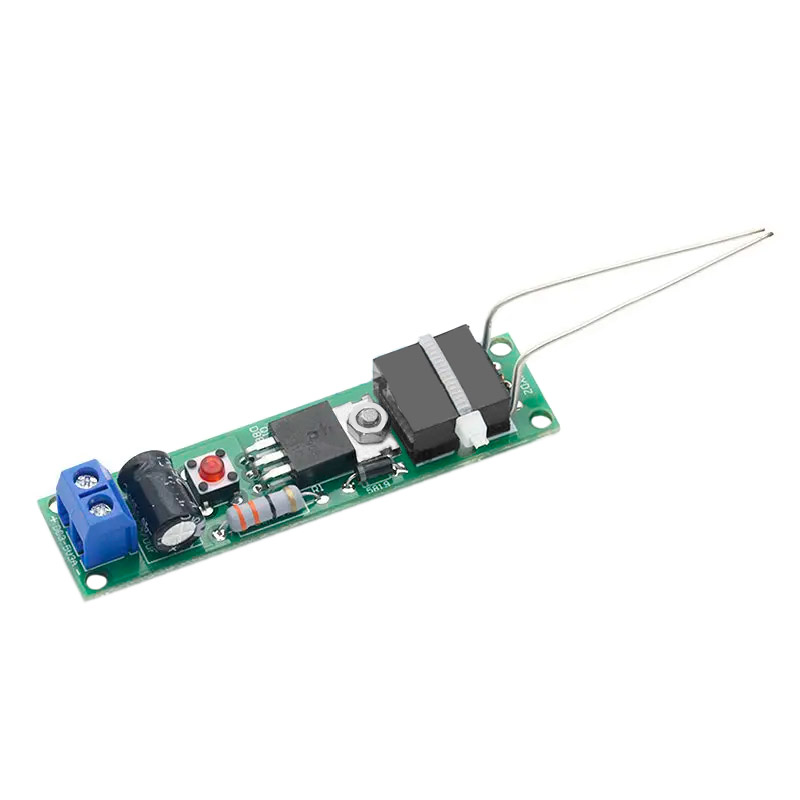

Конструктор «Генератор высокого напряжения»

С помощью этого набора можно собрать генератор высокого напряжения, который может быть использован в качестве зажигалки, ионизатора воздуха или в учебных целях. Трансформатор, требующийся для повышения напряжения поставляется уже намотанным и залитым компаундом, благодаря чему требуется просто спаять схему из готовых элементов.



Питается плата от источника постоянного тока напряжением от 3 до 5 вольт, обеспечивающим ток до 2,5 A. Частота преобразования составляет около 20 кГц. Время непрерывной работы не должно превышать 10 секунд, во избежание выхода устройства из строя. Длина дуги, образующаяся при работе может достигать 5 мм.

Технические характеристики:

Напряжение питания, В	3 ... 5
Ток потребления, мА	2,5
Частота преобразования, кГц	20
Габаритные размеры, мм	71 х 18 х 12
Масса, г	25
