Модуль BT-201 Bluetooth 5.0 с поддержкой microSD и USB

Модуль BT201 с поддержкой Bluetooth, USB Flash и MicroSD представляет собой приёмник Bluetooth версии 5.0 на основе контроллера KT1025A. Поддерживает bluetooth аудио, передачу данных с помощью BLE, воспроизведение через USB flash, microSD и TF-карту. Главным преимуществом данного устройства является воспроизведение без потерь, а также простое и понятное управление через UART. Это значительно упрощает проектирование своего устройства с вышеуказанными функциями.



Модуль имеет ряд функциональных возможностей и особенностей:

• Поддержка Bluetooth аудио, в т.ч. BLE, USB, TF и microSD карт
• Поддержка MP3, WAV, WMA, FLAC, AAC и APE
• Последовательный порт UART для управления при помощи AT-команд, позволяющие менять имя устройства bluetooth, управлять воспроизведением музыки, громкостью и принимать телефонные звонки
• Поддержка функции записи со скоростью 128 kbit/s. Запись производится на microSD/TF-карту или USB
• 16-бит стерео DAC с усилителем для наушников, SNR > = 95 дБ
• Bluetooth версии 5.0 поддерживает HFP/A2DP/AVRCP/HSP/GAVDP/IoP/SPP/BLE на расстоянии до 10 метров

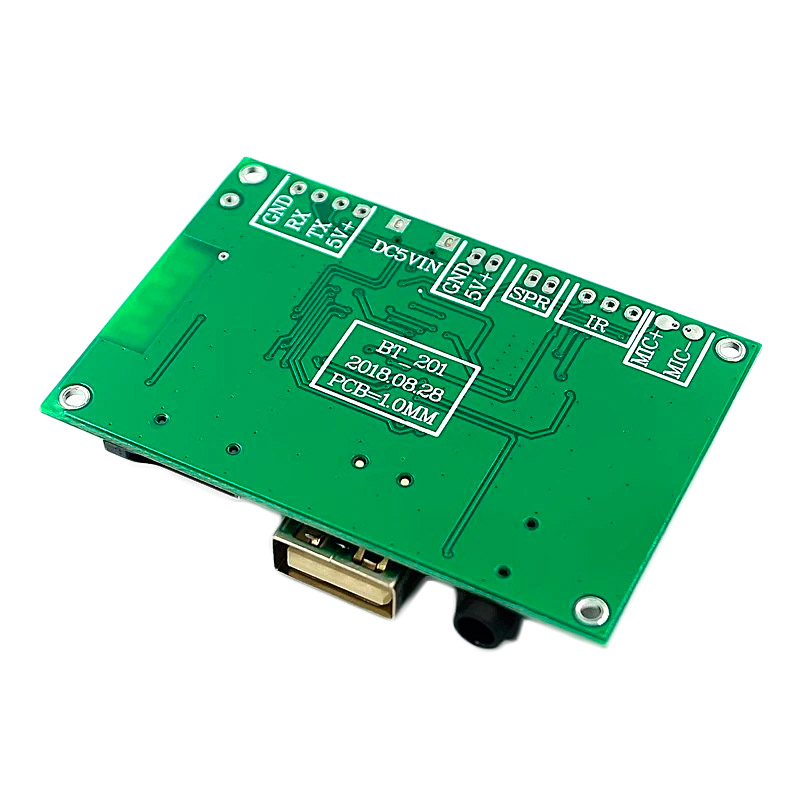

Конструктивно модуль собран на плате из стеклотекстолита размерами 60 х 40 мм. По углам платы имеется четыре крепёжных отверстия под винты М3. На плате установлены слот под карту microSD, гнездо USB-A для подключения USB диска, гнездо для подключения наушников 3,5 мм, гнездо микро USB для подключения источника питания и 4 кнопки управления. Кроме того, на плате имеется ряд контактов, позволяющих припаять динамик, для которого на  плате имеется усилитель мощностью 3 Вт, микрофон для реализации функции handsfree, при использовании модуля совместно с телефоном, подключить источник питания 5 вольт и интерфейс UART для управления.



Основные АТ команды:

• AT+CB - стоп/пауза
• AT+CC - следующий трек
• AT+CD - предыдущий трек
• AT+CE - увеличение громкости
• AT+CF - уменьшение громкости
• AT+CA15 - установить уровень громкости 15 (0-30)
• AT+CM01 - режим Bluetooth
• AT+CM02 - режим USB

Технические характеристики:

Напряжение питания, В	5
Выходная мощность, Вт	3
Отношение сигнал/шум, дБ	95
Габаритные размеры, мм	60 × 40 × 10
Масса, г	12,8
