Модуль XH-A233 Bluetooth с усилителем 2 х 15 Вт

Модуль Bluetooth XH-A233 включает в себя стереофонический усилитель D-класса с выходной мощностью 2×15 Вт и слот для поддержки TF карт памяти. Эта плата отлично впишется в дизайн переносной или стационарной активной акустической системы.

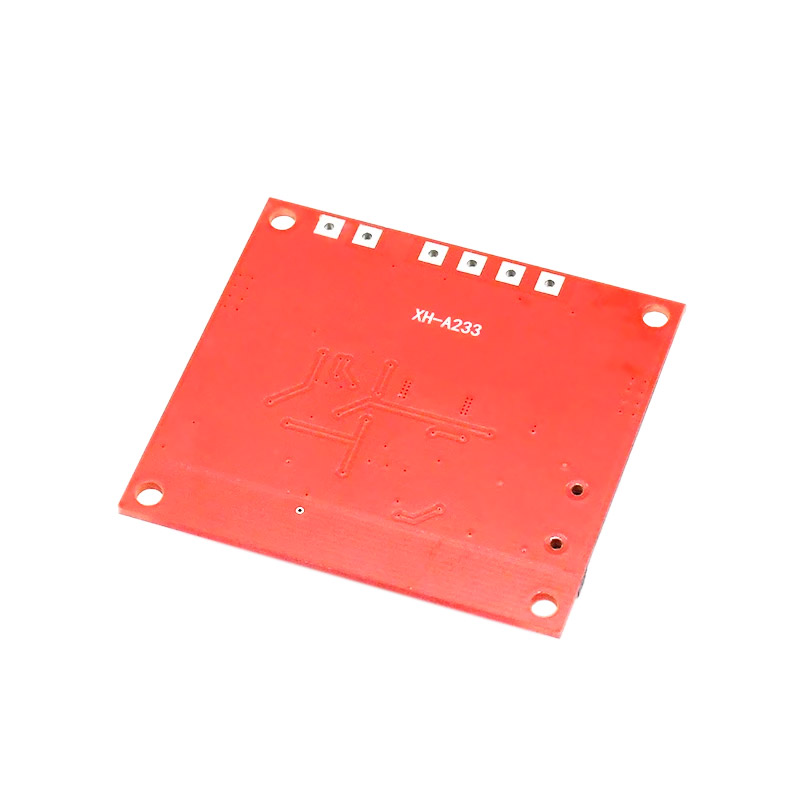

Конструктивно модуль выполнен на печатной плате из стеклотекстолита размерами 55×50 мм. По углам имеется четыре монтажных отверстия под винты М3.

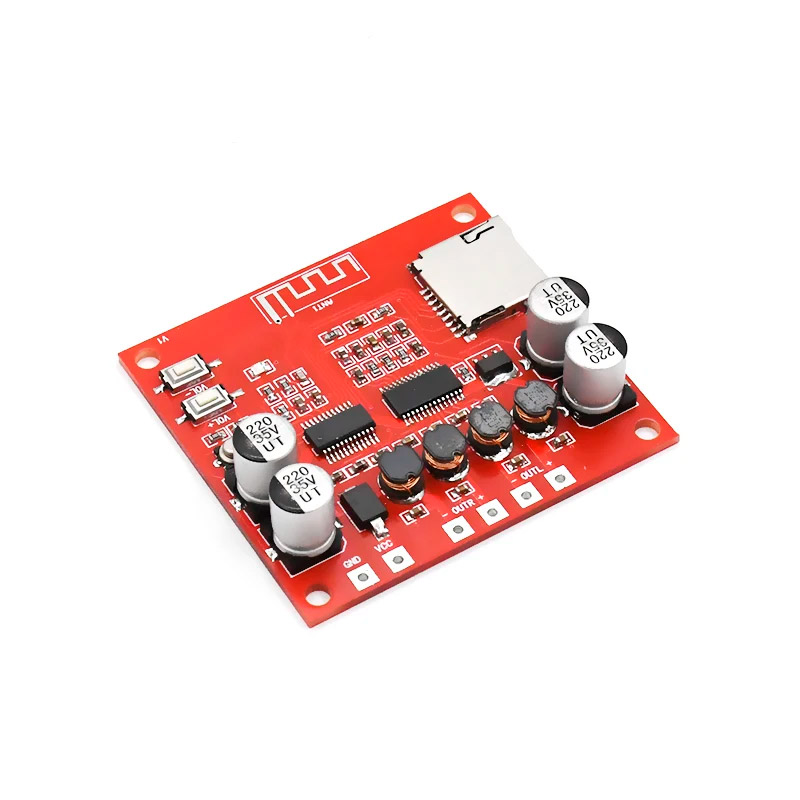

Подключение производится при помощи пайки к контактам, расположенным вдоль длинной стороны платы.

Подключение:

GND	Отрицательная линия источника питания
VCC	Положительная линия источника питания
OUTR +/-	Выход правого канала
OUTL +/-	Выход левого канала

На плате имеется две кнопки управления VOL+ и VOL-. Длительное удержание их позволяет увеличивать или уменьшать громкость выходного сигнала, а кратковременное нажатие - осуществлять переход к следующей или предыдущей композиции.

Также имеется возможность воспроизводить музыкальные файлы, предварительно записанные на TF (microSD) карту. При установке карты в слот, режим bluetooth отключается автоматически.

Технические характеристики:

Напряжение питания, В	12 ... 24
Выходная мощность, Вт	2 × 15
Версия протокола Bluetooth	4.2
Габаритные размеры, мм	55 × 50 × 12
Масса, г	16
