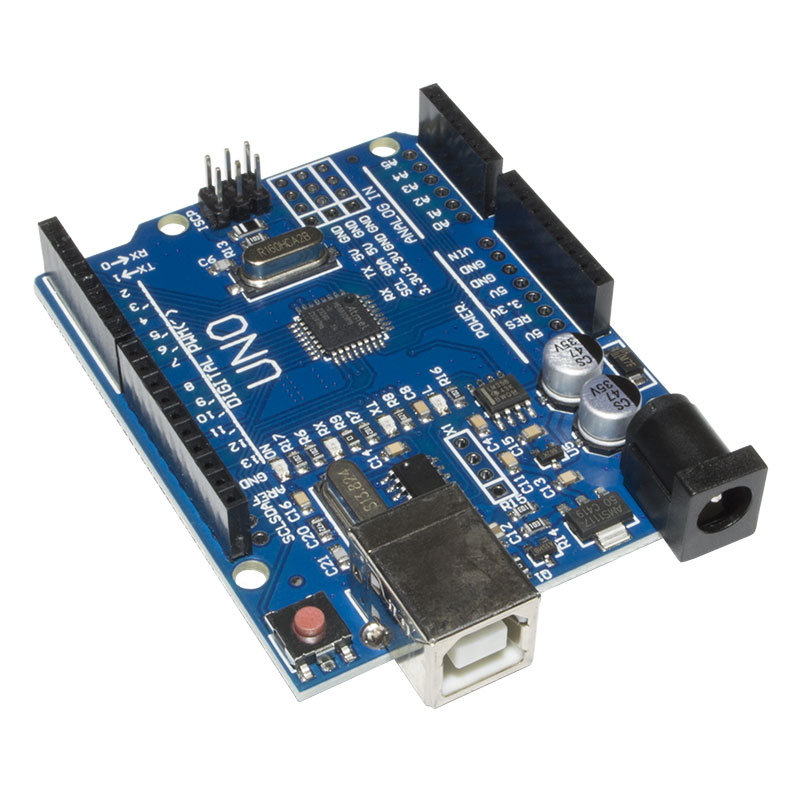

ARDUINO UNO R3 ATmega328PB Rev 3.0 USB-B

Плата ARDUINO UNO R3 самый популярный контроллер в семействе, благодаря которому имеется возможность реализовать проекты разной сложности. Контроллер UNO является самым подходящим вариантом для начала работы с платформой. Он имеет удобный размер, достаточно доступен и именно под него написано огромное количество бесплатных уроков и скетчей. Эта плата отличается от оригинальной версии UNO R3 типом корпуса микроконтроллера - TQFP вместо DIP и микросхемой преобразователя USB - UART CH340 вместо ATMEGA16U2. Все остальные параметры полностью аналогичны.



Плата контроллера спроектирована на базе микроконтроллера ATmega328PB. Микроконтроллер ATmega328PB выполнен в TQFP корпусе и запаян на плату. При повреждении микроконтроллера его можно заменить на аналогичный только при помощи паяльника. В качестве преобразователя интерфейса USB-UART используется микросхема CH340. Также на плате ARDUINO UNO R3 имеется кварцевый резонатор на 12 МГц для микроcхемы CH340 и 16 МГц для микроконтроллера ATmega328PB-U, кнопка сброса, 14 цифровых выводов, 6 аналоговых выводов, USB-разъём, индикаторы и прочие вспомогательные электронные компоненты. Память микроконтроллера состоит из: 2 Кб SRAM, 1 Кб EEPROM и 32 Кб Flash-памяти.



Плата устройства имеет достаточно большое количество вводов и выводов для подключения разных модулей. Назначение выводов платы устройства:

Подключение:

AREF:	опорное напряжение встроенного аналого-цифрового преобразователя
GND:	общий провод (земля)
D1/TX:	передающая линия UART
D0/RX:	принимающая линия UART
SS:	вывод ведомого устройства (SPI)
MOSI:	передача данных от ведущего к ведомому (SPI)
MISO:	передача данных от ведомого к ведущему (SPI)
SCK:	тактовые импульсы (SPI)
D2 - D9:	цифровые выводы (вводы)
A0 - A3:	аналоговые / цифровые выводы
SDA:	линия данных (I2C)
SCL:	линия тактирования (I2C)
Vin:	напряжение питания внешнего источника питания
5V:	напряжение питания 5 В
3.3V:	напряжение питания 3,3 В
RESET:	сброс / перезагрузка микроконтроллера

---

---

Также на плате имеется 4 светодиода:

L:	светится при установке логической "1" на выводе D13
RX:	светится при приёме данных
TX:	светится при передаче данных
ON:	светится при подаче напряжения на плату

Для работы с платой ARDUINO UNO R3 необходимо скачать и установить среду разработки Arduino IDE. После ее установки необходимо выбрать плату, для этого нужно открыть программу выбрать пункт меню «инструменты», затем «плата» и выбрать ARDUINO UNO R3. Для того чтобы установить программное обеспечение в память микроконтроллера необходимо обеспечить связь устройства с компьютером при помощи кабеля и нажать кнопку «загрузить». Благодаря микросхеме CH340, при подключении к ПК плата Arduino определяется как COM-порт.



При отключении источника питания от контроллера, программное обеспечение устройства хранится в энергонезависимой памяти контроллера.



Плата устройства имеет защиту от короткого замыкания и перегрузки на разъеме USB. При потреблении тока более 500 мА через USB разъём, срабатывает самовосстанавливающийся предохранитель и автоматически отсоединяет его от ПК.



Напряжение питания подается через разъём USB или внешнего устройства питания. Диапазон напряжения питания ARDUINO UNO R3 составляет от 6 до 20 В (рекомендуемое 7 - 12 В). Работа при напряжении меньше 7 В может привести к нестабильной работе. Подключается внешний источник питания при помощи разъёма питания 5,5 х 2,1 мм.

Технические характеристики:

Напряжение питания, В	6 ... 20
Число цифровых входов (выходов)	14
Число аналоговых входов	6
Нагрузочная способность портов, мА	20
Допустимая сила тока вывода 3.3V, мА	50
Допустимая сила тока вывода 5V, мА	500
Тактовая частота, МГц	16
Flash память, КБ	32
SRAM память, КБ	2
EEPROM, Кб	1
Габаритные размеры, мм	68,5 х 53,7 х 14
Масса, г	26,1
