Понижающий преобразователь LM2596S для зарядных устройств

Модуль представляет собой понижающий преобразователь с регулировкой напряжения тока и устанавливаемым значением индикации окончания заряда. Он может быть использован для питания светодиодов, зарядки аккумуляторов и т.д. Также возможно его применение в качестве простого лабораторного источника питания с регулируемыми значениями силы тока и напряжения.

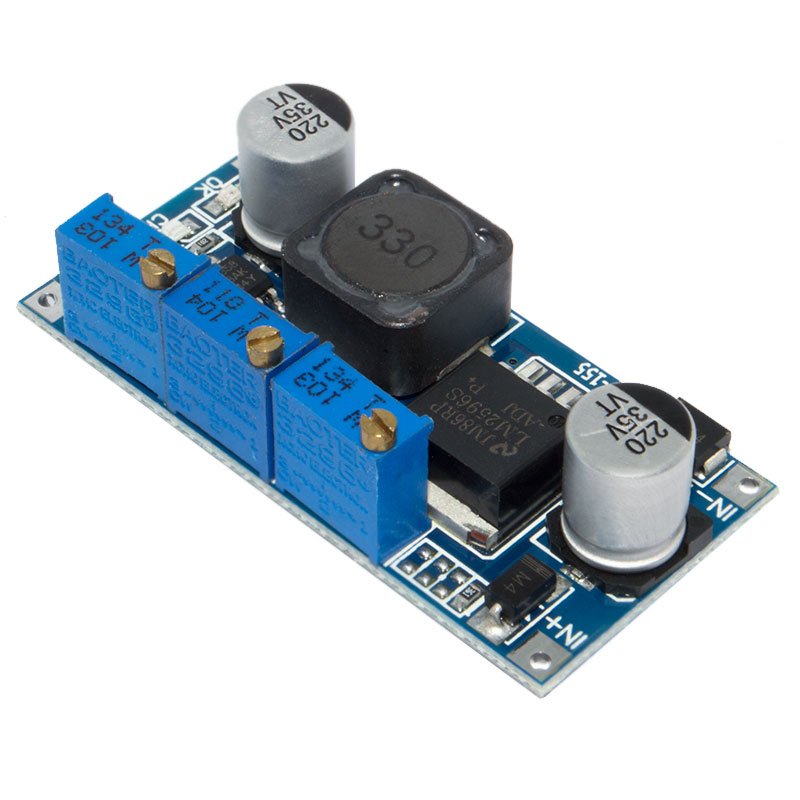

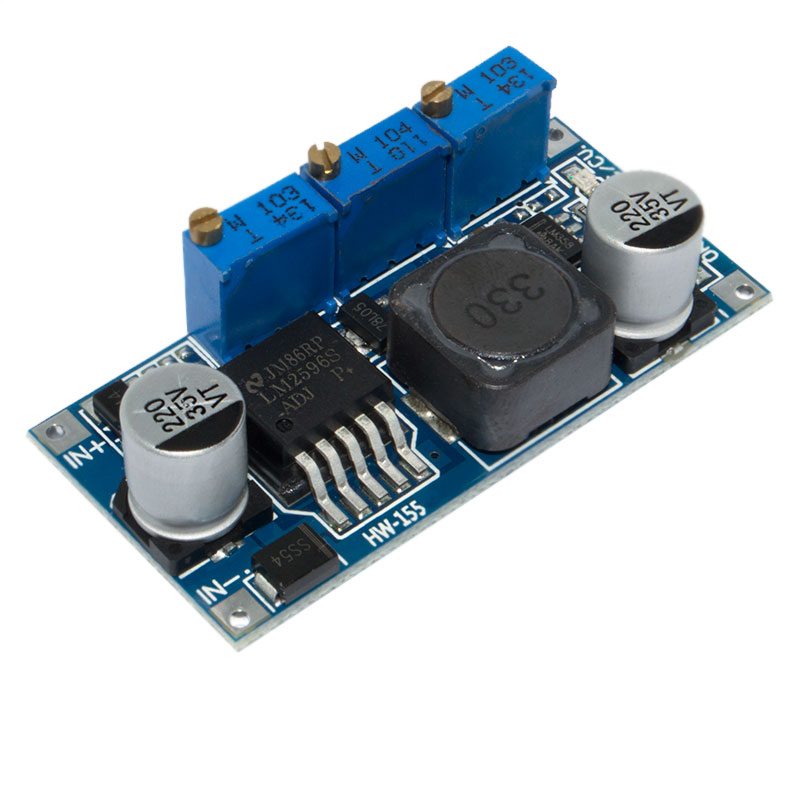

Плата модуля спроектирована на основе микросхемы LM2596S. Микросхема имеет 5 выводов и собрана в корпусе TO-263. LM2596S является понижающим преобразователем постоянного напряжения. Также на плате модуля расположены 3 подстроечных резистора (RV1, RV2, RV3):



• RV1:    отвечает за регулировку выходного напряжения (крайний резистор, номиналом 10к (103), расположенный ближе к LM2596)
• RV2:    используется для установки индикации окончания заряда аккумулятора (резистор, номиналом 100к (104), расположенный посередине)
• RV3:    предназначен для установки максимального значения выходного тока (резистор, номиналом 10к (103), расположенный ближе к краю платы)


Для подключения на плате модуля имеется 4 контактных площадки по углам. Выводы IN- и IN+ (входное напряжение) используются для подключения источника входного напряжения. Для подключения модуля к внешним устройствам используются клеммы выходного напряжения OUT+ и OUT- (выходное напряжение). Диапазон входного напряжения составляет от 5 до 35 В, соответственно на выходе преобразователя от 1,25 до 30 В. На плате модуля отсутствуют клеммники, поэтому клеммы внешнего источника питания и устройства подключаются с помощью пайки.

На плате установлены 3 светодиодных индикатора:



• CC/CV:    светится при зарядке аккумулятора, когда устройство находится в режиме ограничения тока
• CH:    светится в процессе заряда, до тех пор пока ток выше, установленного резистором RV2
• OK:    сигнализирует о падении тока ниже уровня, установленного резистором RV2 (можно считать окончанием процесса заряда)


Максимальное значение тока нагрузки составляет 3 А. При мощности нагрузки выше 15 Вт, необходимо установить радиатор для микросхемы LM2596S. Устанавливается радиатор на специальное место с металлизацией на обратной стороне палаты.

Технические характеристики:

Входное напряжение, В	5 ... 35
Выходное напряжение, В	1,25 ... 30
Выходной ток, А	3
Габаритные размеры, мм	48 × 23 × 14
Масса, г	15
