Cтерео аудио усилитель 2 х 5 Вт D-класса на PAM8406

Модуль двухканального усилителя звуковой частоты PAM8406 предназначен для применения в качестве оконечного каскада усиления, подаваемого непосредственно на динамики. Микросхема PAM8406 является двухканальным усилителем класса D, который обеспечивает высокую эффективность и низкий уровень шума.

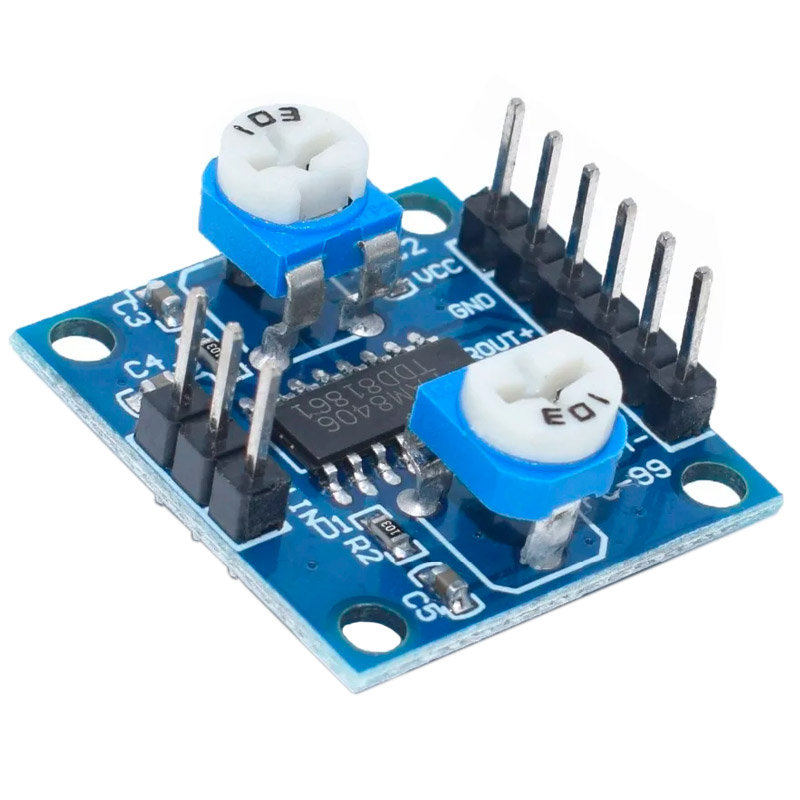

Конструктивно модуль собран на печатной плате из стеклотекстолита размерами 24×23 мм и содержит все необходимые для работы компоненты. Он обеспечивает выходную мощность до 5 Вт на канал при нагрузке 2 Ом и до 3 Вт на канал при 4 Ом.

Модуль усилителя на микросхеме PAM8406 имеет встроенные фильтры для подавления шумов, а также защиту от перегрузки и короткого замыкания. Он может использоваться в портативных аудиоустройствах, активных колонках, радиоприёмники, ноутбуках, наушниках и т.д. На плате установлены два подстроечных резистора, с помощью которых имеется возможность ограничить максимальное входное напряжение, во избежание перегрузки входных каскадов и, как следствие, предотвращение ограничения выходного сигнала.



---

Подключение:

5V:	положительный провод напряжения питания
GND:	общий провод, земля
RIN:	вход правого канала
LIN:	вход левого канала
LOUT (+,–):	выход левого канала
ROUT (+,–):	выход правого канала

Питается усилитель от однополярного источника постоянного тока напряжением в диапазоне от 2,5 до 5,5 В. Потребление тока в режиме покоя не превышает 25 мА при напряжении 5 вольт.

Обратите внимание, что выходы данного усилителя мостовые и используются только парно, соединять их друг с другом нельзя.

---

Технические характеристики:

Напряжение питания, В	2,5 ... 5,5
Максимальная выходная мощность, Вт (Rн = 2 Ом)	2 × 5
Коэффициент нелинейных искажений	< 0,15%
Частота преобразования усилителя, кГц	250
Класс усиления	D
КПД, %	80 ... 90
Габаритные размеры, мм	24 × 23 × 10
Масса, г	3,7
