Датчик расхода воды YF-S401 2580 импульсов / 1 л

Датчик расхода воды YF-S401 предназначен для измерения объёма потока жидкости с производительностью до 6 литров в минуту. Он может быть использован в кофемашине, диспенсере воды, автоматической системе полива растений или других сферах, где необходимо контролировать расход жидкости.

Датчик выполнен в пластмассовом корпусе, внутри которого находятся лопасти со встроенным магнитом и датчик Холла. Он выдаёт около 2580 импульсов на литр. При прохождении воды через датчик, лопасти начинают вращаться и датчик Холла фиксирует каждое изменение полярности магнита. Таким образом, чем выше скорость потока воды, тем выше частота импульсов на выходе датчика. Количество выходных импульсов соответствуют объему проходящей воды. Максимальная пропускная способность составляет 6 литров в минуту, давление при этом не должно превышать 0,8 МПа.

Подключение датчика к шлангу производится при помощи двух патрубков с внешним диаметром 7,2 мм. При этом следует обратить внимание на стрелку, выштампованную на нижней части корпуса, которая указывает направление потока воды.

К контроллеру подключение производится с помощью трёхвыводного разъёма.

Подключение:

VCC:	красный, напряжение питания
GND:	черный, общий провод, земля
OUT:	жёлтый, выходные  импульсы

Технические характеристики:

Напряжение питания, В	3,3 ... 24
Ток потребления, мА	15
Диапазон рабочих температур, °С	0 ... +80
Максимально допустимое давление воды, МПа	0,8

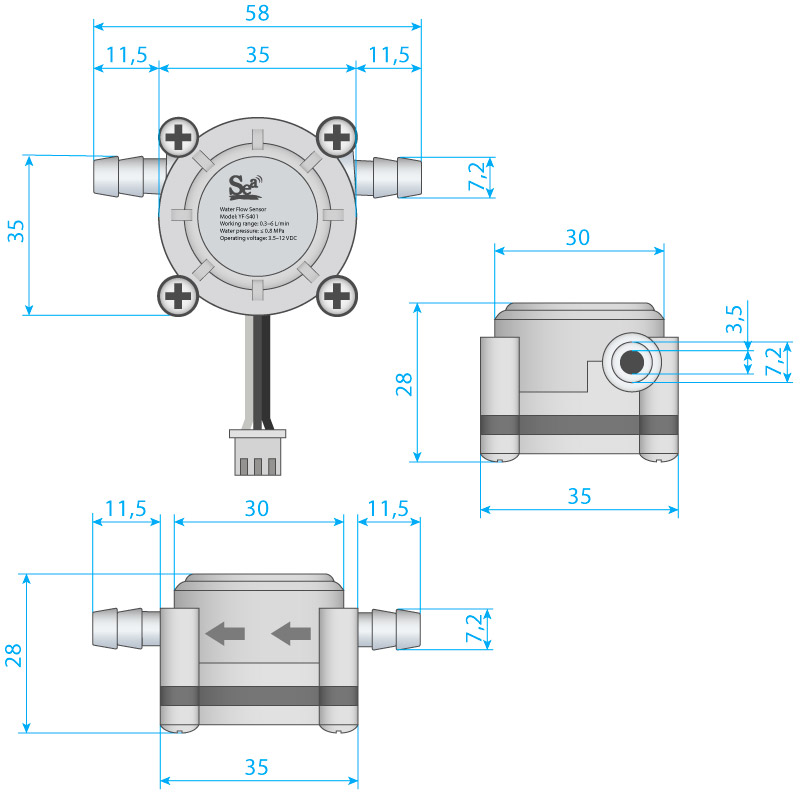

Габаритные размеры, мм	58 × 35 × 28
Масса, г	29,7
