Тестер LCR-T4 измеритель параметров радиоэлементов

Тестер LCR-T4 на базе микроконтроллера ATmega328 позволит быстро, всего одним нажатием кнопки определить назначение и основные параметры множества электронных элементов, таких как резисторы, конденсаторы, катушки индуктивности, диоды, транзисторы, тиристоры.



Тестер может определить такие параметры электронных компонентов:



• Сопротивление элемента
• Индуктивность
• Емкость конденсатора
• Тип и распиновку транзистора
• Полярность диода
• Коэффициент передачи тока базы биполярного транзистора
• Напряжение насыщения биполярного транзистора

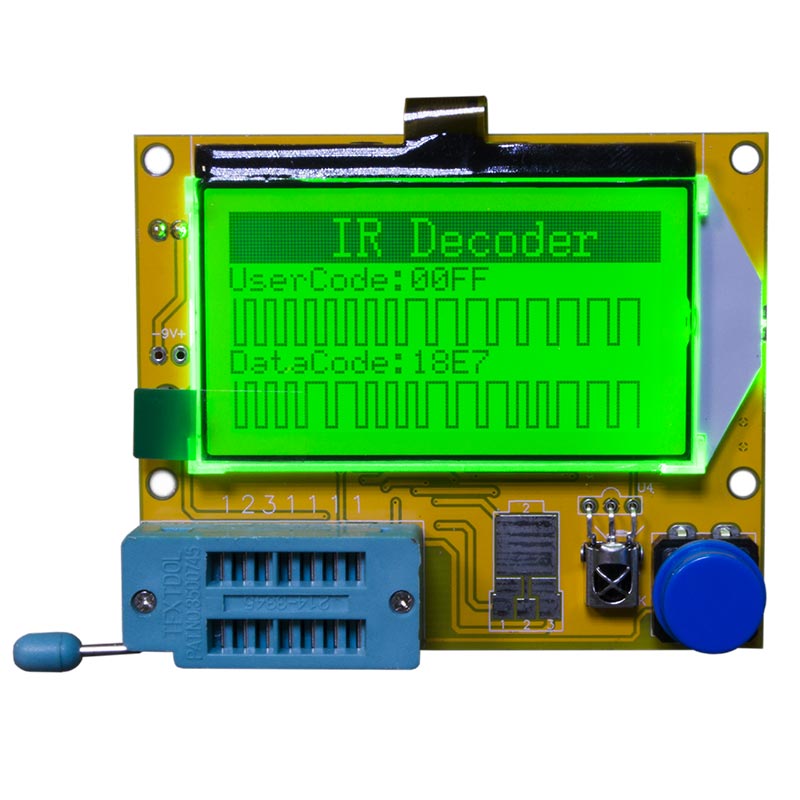

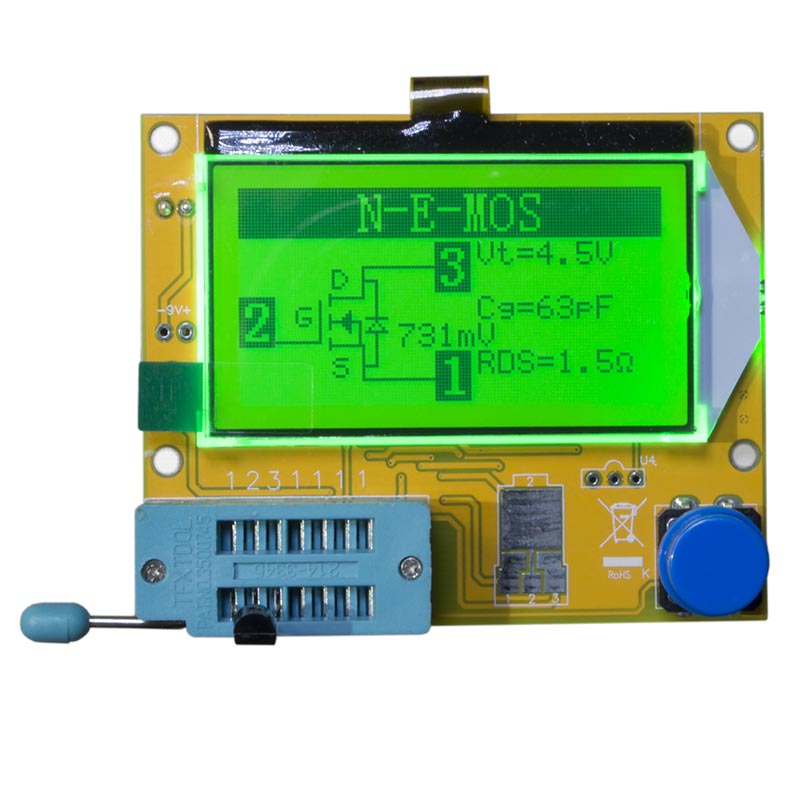

• Емкость затвора полевого транзистора
• Напряжение открытия полевого транзистора
• Падение напряжения на диоде
• Паразитную емкость диода

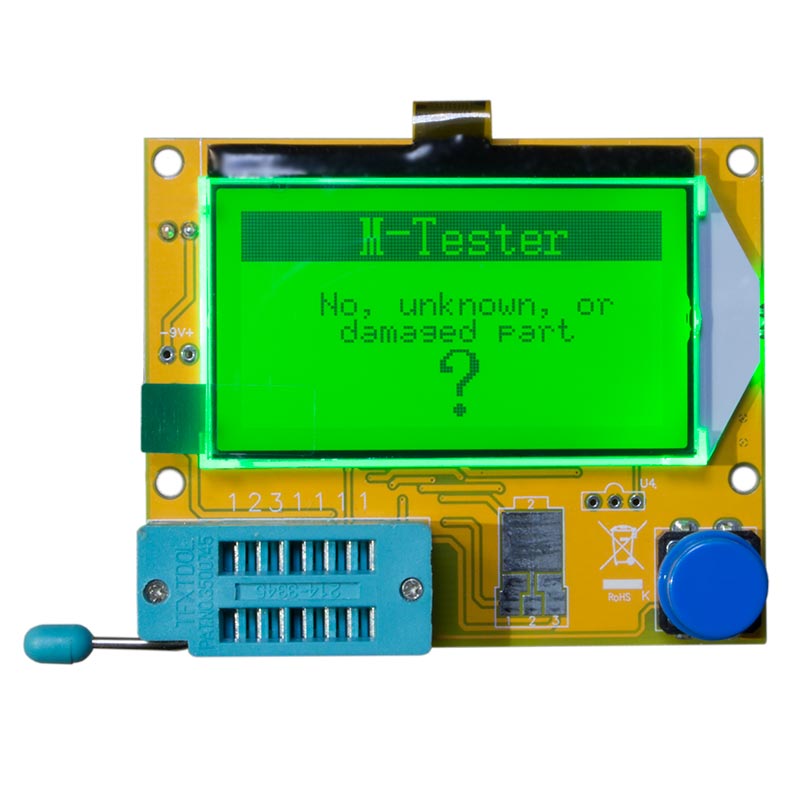

Для того чтобы измерить параметр компонента, сначала необходимо подключить источник питания в виде кроны. Затем следует убрать фиксацию с колодки, потянув рычаг вверх, и поместить необходимый элемент в колодку. После чего нужно закрыть фиксатор, потянув рычаг вниз, и кратковременно нажать на кнопку управления. Затем мега тестер LCR-T4 автоматически определит характеристики элемента, который установлен в планку.



Обратите внимание, при измерении емкости конденсатора, его необходимо разрядить.



Калибровка:



Калибровка тестера должна производиться периодически как и для любых других измерительных приборов. Для того чтобы откалибровать измеритель, приготовьте два высококачественных конденсатора (полипропиленовых, металлопленочных ...) емкостью более 100nF и 4-30nF, а также перемычку для замыкания трех контактов в тестовой панельке.



Далее необходимо установить перемычку в контакты 1, 2, 3 и нажать на кнопку управления. После включения на экране отобразится запрос "Режим самотеста?". Нажмите еще раз кнопку для подтверждения. Начнется калибровка. Дождитесь сообщения "Изоляция!" и удалите перемычку. Самокалибровка продолжится до появления символа конденсатора и номинала который необходимо вставить. Как правило, при первой калибровке требуется вставить сначала конденсатор емкостью более 100 нанофарад, а затем 4-30 нанофарад, а при последующих только 4-30 нФ.

Окончание калибровки ознаменуется выводом версии программного обеспечения и сообщением "Тест закончен". Полную калибровку всегда можно повторить, замкнув все контакты и нажав кнопку.



Питание устройства:

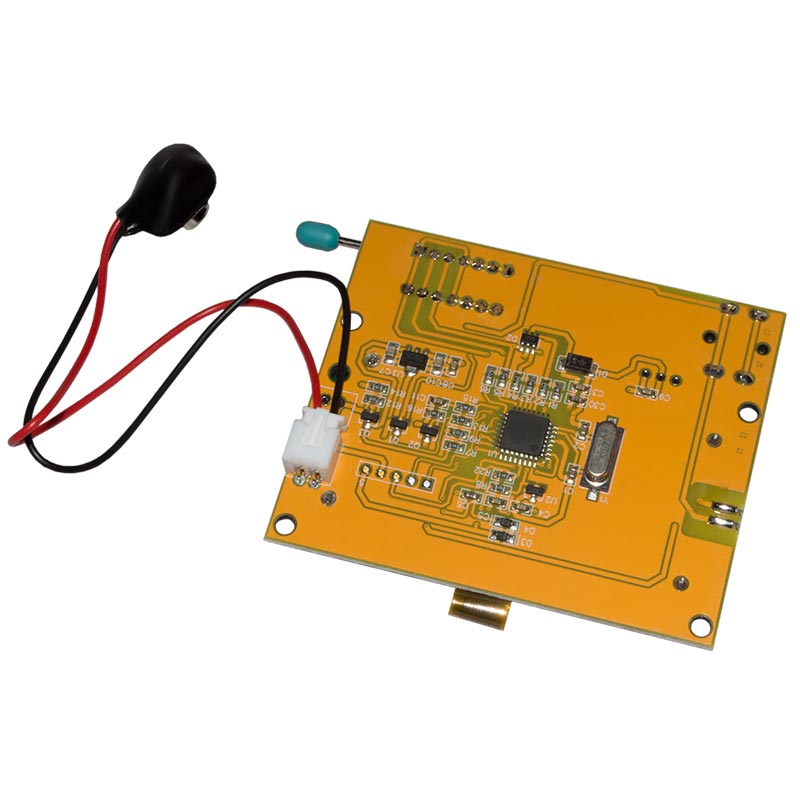

Источник питания подключается к выносному разъему питания "Крона". В качестве источника питания можно использовать батарейку 6F22, "Крона" или "Корунд". Напряжение питания составляет 9 В. Источник питания не входит в комплект поставки тестера LCR-T4. Также для этого устройства Вы можете приобрести стильный прозрачный акриловый корпус.

Тестер компонентов не является цифровым мультиметром! Это простой тестер для компонентов, способный измерять некоторые параметры. Контакты никак не защищены и не выдержат напряжения более 5 В. Не используйте тестер для цепей под напряжением! Если вы тестируете конденсатор, убедитесь, что он разряжен перед подключением.

Технические характеристики:

Напряжение питания, В	9
Ток потребления, мА	25
Диапазон измеряемого сопротивления, Ом	0,1 ... 50000000
Диапазон измеряемой индуктивности, мГн	0,01 ... 20000
Диапазон измеряемой емкости, мкФ	0,000025 ... 100000
Габаритные размеры, мм	70 х 62 х 13
Масса, г	48
