Модуль XH-M164 HIFI стерео предусилитель с темброблоком на NE5532

Код товара: 63311

В наличии 46 шт.

1+

476,30 ₽

3+

453,60 ₽

10+

432,00 ₽

Количество:

Описание

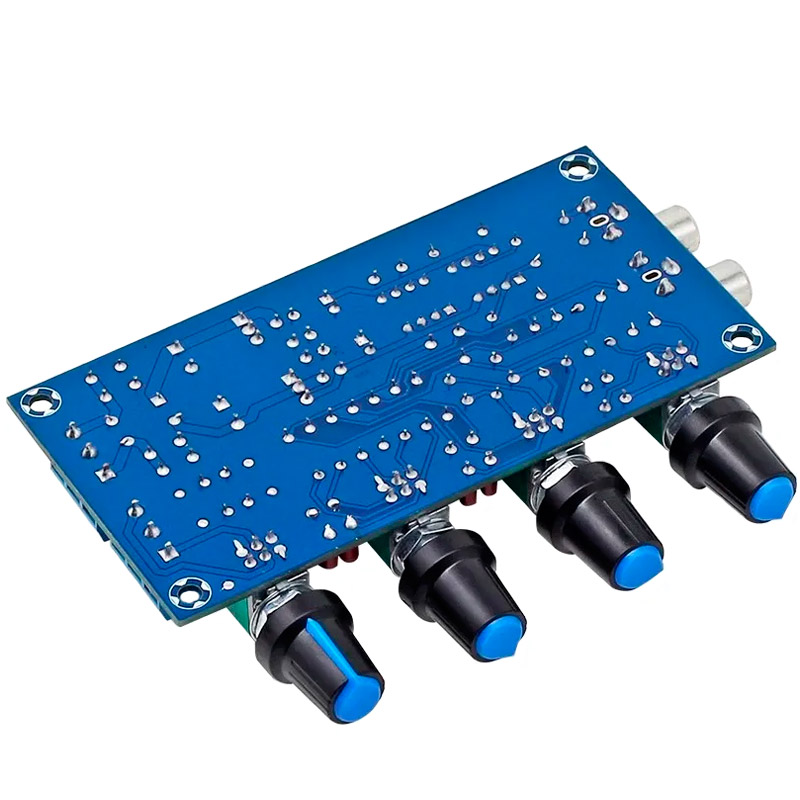

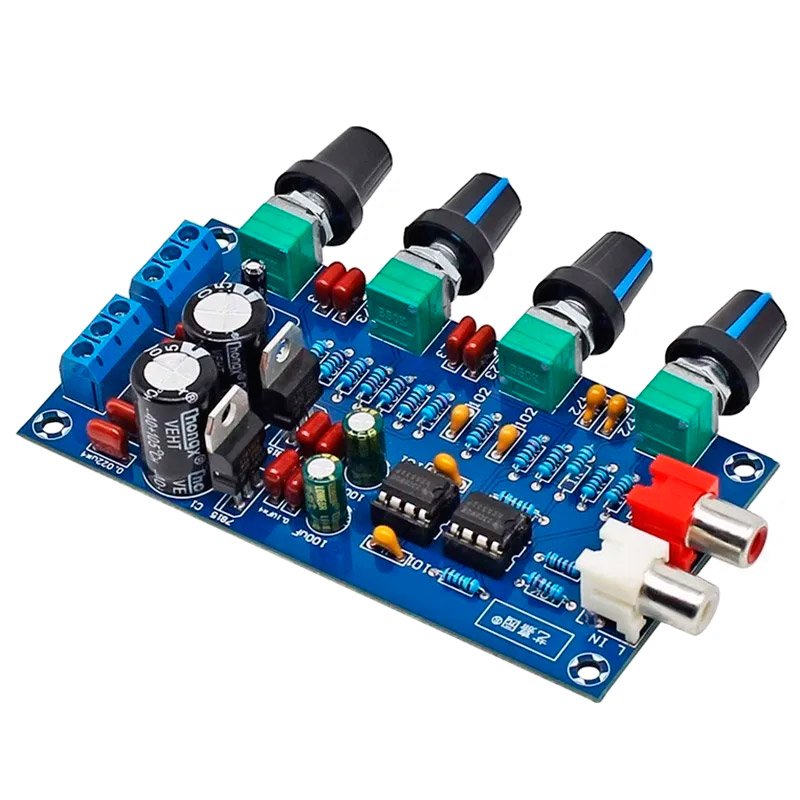

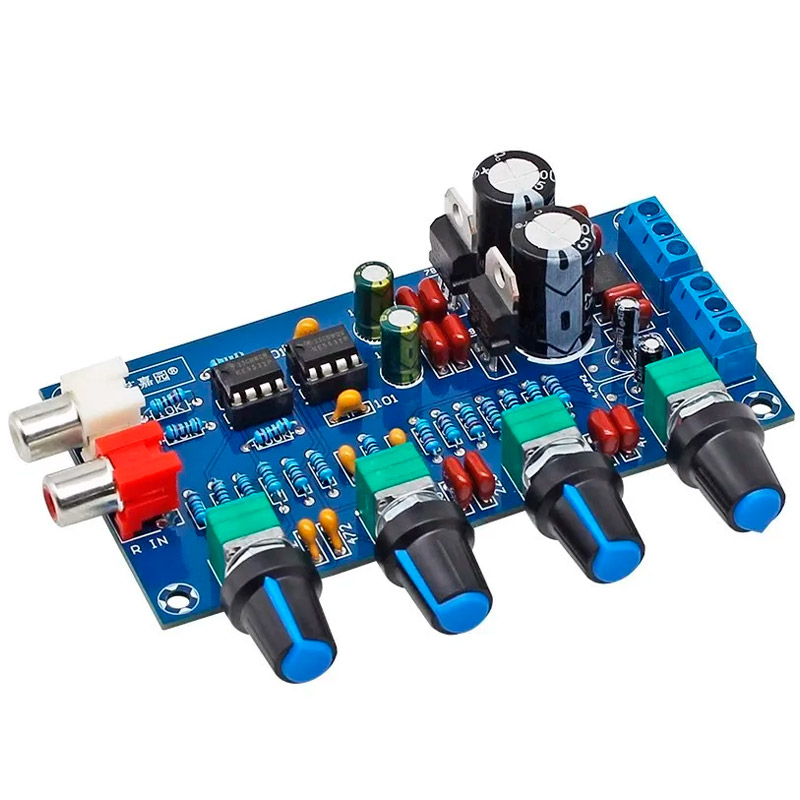

Предварительный усилитель с темброблоком на двух малошумящих усилителях NE5532, специально разработанных для применения в высококачественных и профессиональных аудио устройствах. В комплект входит собранная печатная плата и четыре ручки на резисторы. Четыре регулятора слева направо выполняют функции высоких, средних, низких частот и громкости.



Предварительные усилители используются для подготовки аудиосигнала и включаются перед оконечным усилителем мощности, работающем на акустическую систему или на наушники. В предусилителях сигнал усиливается до нужного уровня, производится частотная коррекция и согласование входного и выходного сопротивления.



Питание модуля осуществляется от двуполярного источника переменного или постоянного тока, напряжением 12-24 вольт. Для работы от переменного напряжения на плате уже установлен диодный мост, сглаживающие конденсаторы и стабилизаторы напряжения.



Обратите внимание на питание платы от источника питания переменного тока. Не забывайте, что напряжение после моста на входе стабилизаторов будет на √2 выше входного. Напряжение выше 35 вольт выведет их из строя с очень высокой вероятностью. Переменное напряжение при этом составит чуть более 24 вольт.



Сдвоенные операционные усилители NE5532 установлены на панели и могут быть легко заменены в случае выхода из строя или в процессе аудиофильских экспериментов.

Технические характеристики:
Напряжение питания, В ±12 ... 24
Габаритные размеры, мм 105 × 54 × 25
Масса, г 75



Схема электрическая принципиальная модуля темброблока XH-M164 на NE5532
Схема электрическая принципиальная модуля темброблока XH-M164 на NE5532 (может незначительно меняться от партии к партии)
