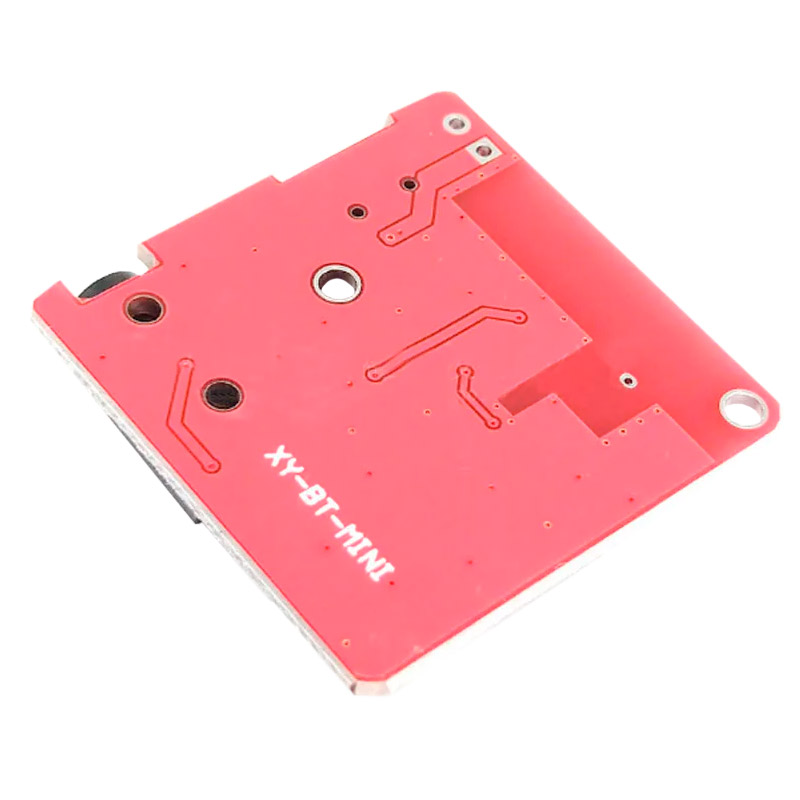

Модуль MP3 Bluetooth 4.1 XY-BT-Mini с выходом на наушники

Модуль предназначен для приема аудио сигнала, с использованием технологии Bluetooth 4.1 и вывода его в аналоговом виде на наушники или внешний усилитель.

Для работы модуля достаточно подать питание на плату, подключить к выходу наушники или усилитель и подключиться к нему с ПК, смартфона или другого устройства.

После включения устройства загорится синий светодиод. Найдите в списке bluetooth устройств "XY_BT", и подключитесь к нему.

Подавать питание на модуль можно двумя способами: через встроенный разъем микро USB или непосредственно подавая напряжение 3,7V-5V на соответствующие клеммы BAT. Второй способ удобен при использовании аккумуляторного питания. Однако следует помнить, что на плате не предусмотрен узел заряда АКБ, поэтому недопустимо при питании от аккумулятора подключать USB с целью его подзарядки. Подобные манипуляции могут стать причиной выхода модуля из строя.


Звук можно вывести на наушники через разъем 3,5мм или припаяв провода к контактным площадкам левого и правого каналов. Стоит отметить, что мощность звукового выхода невелика, поэтому для вывода звука на динамики потребуется дополнительный усилитель.

Технические характеристики:

Напряжение питания, В	3,7 ... 5
Отношение сигнал/шум, Дб	90
Поддерживаемые профили	A2DP/AVCTP/AVDTP/AVRCP/HFP
Дальность приема, м	до 15
Габаритные размеры, мм	30 х 30 х 10
Масса, г	4,4
