Конструктор «Лабораторный блок питания»
Код товара: 80508
В наличии 40 шт.
1+
485,10 ₽
10+
462,00 ₽
25+
440,00 ₽
Количество:
Описание

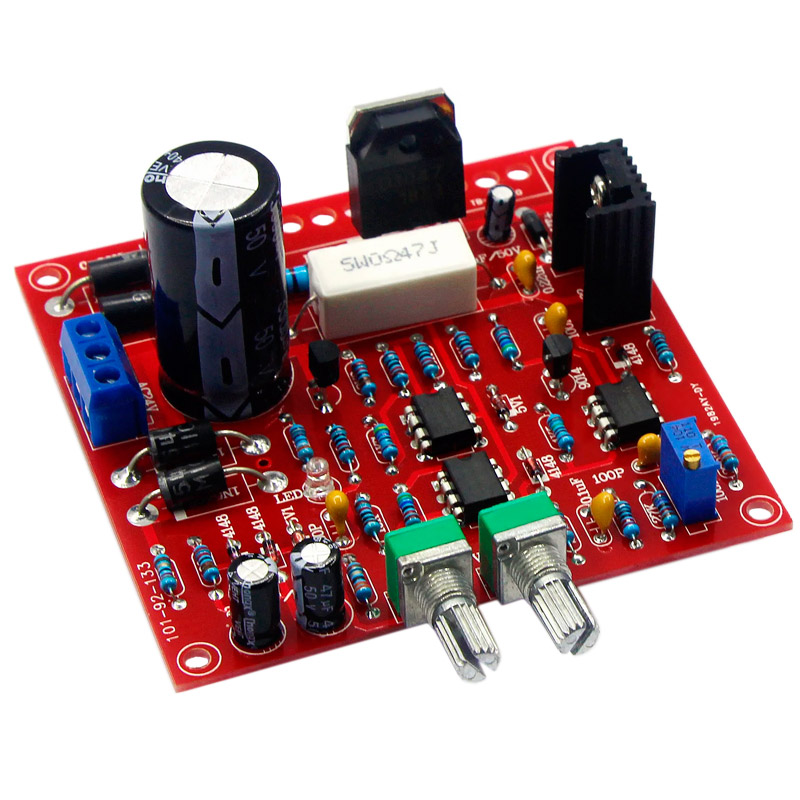

Этот набор позволит самостоятельно собрать высококачественный лабораторный блок питания с регулировкой напряжения и ограничением тока нагрузки.

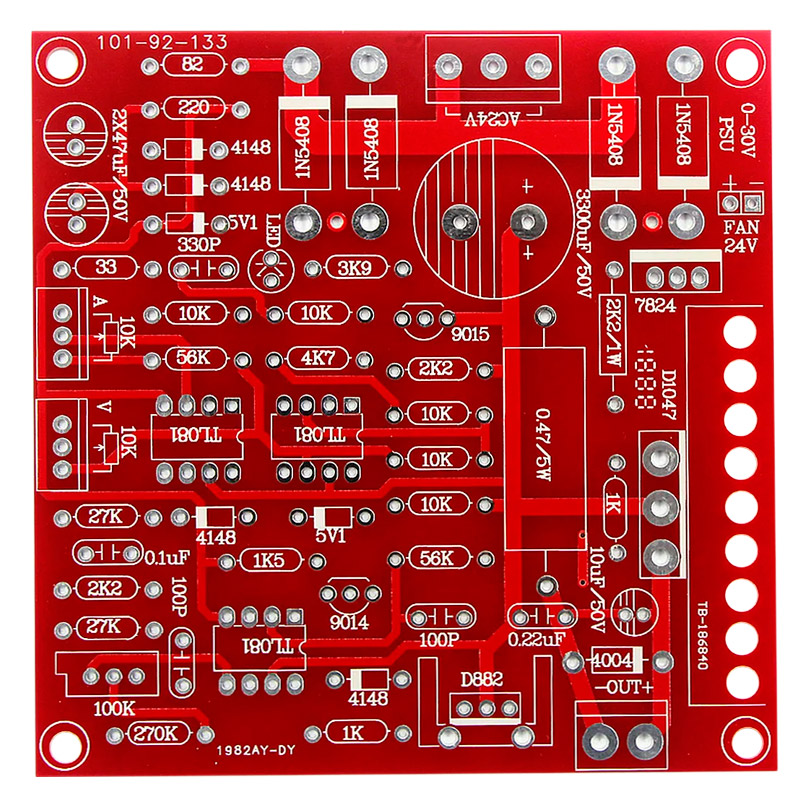

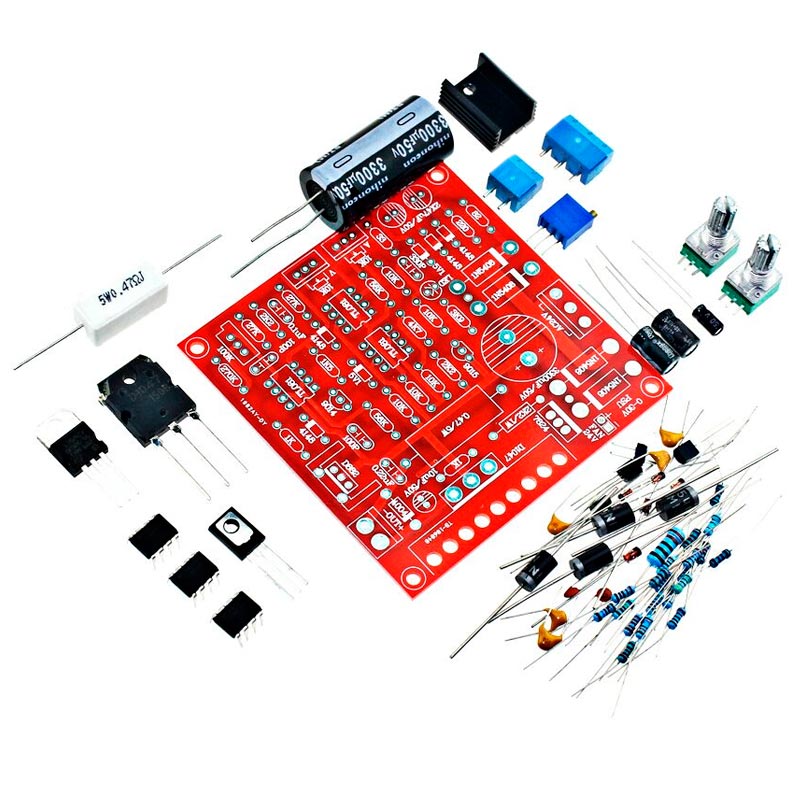

В комплект входит высококачественная печатная плата из двустороннего стеклотекстолита с маской красного цвета, все мелкие комплектующие, включая переменные резисторы и радиатор для раскачивающего транзистора. Для запуска блока питания дополнительно понадобится только сетевой трансформатор. Кроме того, для законченного устройства необходимо будет обеспечить радиатором выходной транзистор. В некоторых конструктивных решениях таким радиатором, зачастую, могут служить металлические элементы корпуса. Дополнительно, можно реализовать принудительный обдув при помощи вентилятора, для питания которого на плате реализован стабилизатор на 24 вольта и соответствующие точки подключения маркированные надписью "FAN 24V".
В схеме имеется несколько основных узлов:
Зеленый — узел регулировки и стабилизации напряжения
Красный — узел регулировки и стабилизации тока
Фиолетовый — узел индикации перехода в режим стабилизации тока
Синий — источник опорного напряжения
Кроме того:
- Входной диодный мост и фильтрующий конденсатор
- Силовой регулирующий узел на транзисторах VT1 и VT2
- Защита на транзисторе VT3, отключающая выход, пока питание операционных усилителей не будет нормальным
- Стабилизатор питания вентилятора, построен на микросхеме 7824
- R16, R19, C6, C7, VD3, VD4, VD5, узел формирования отрицательного напряжения питания операционных усилителей. Наличие этого узла БП определяет невозможность работы от источника постоянного тока, необходим именно источник переменного тока с трансформатора
- С9 - выходной конденсатор, VD7 - выходной защитный диод
Наличие источника питания отрицательной полярности улучшает работу БП на токах и напряжениях близких к нулю. Ввиду наличия источника отрицательной полярности в схему введена защита от отсутствия этого напряжения, выход БП будет отключен. Это определяет невозможность работы набора от источника постоянного тока.
Блок питания содержит источник опорного напряжения 5.1 вольта, что позволило не только корректно регулировать выходное напряжение и ток (при такой схеме напряжение и ток регулируются от нуля до максимума линейно, без «горбов» и «провалов» на крайних значениях), но и кроме того дает возможность управлять блоком питания извне, просто изменяя напряжение управления.
Малая ёмкость выходного конденсатора позволяет безопасно проверять светодиоды, не создаётся броска тока, пока выходной конденсатор не разрядится и блок питания не войдет в режим стабилизации тока.
Выходной диод необходим для защиты блока питания от подачи на его выход напряжения обратной полярности.
Настройка
Для установки нуля установите оба регулятора в крайнее левое положение, отключите нагрузку и выставите на выходе ноль с помощью подстроечного многооборотного резистора. В результате выходное напряжение будет регулироваться от нуля.
| Входное напряжение переменного тока, В | 24 |
| Выходное напряжение, В | 0 ... 30 |
| Выходной ток, мА | 2 ... 3000 |
| Пульсации выходного напряжения, % | 0,01 |
| Габаритные размеры, мм | 84 × 84 × 30 |
| Масса, г | 86 |
Также к этому набору могут понадобиться такие дополнительные аксессуары, которые помогут в создании законченного полнофункционального устройства.
Ручки для переменных резисторов сделают процесс регулировки удобнее
Вольтметр-амперметр позволит контролировать текущее значение напряжения и тока
Терминальные клеммы или приборные клеммы для быстрого и удобного подключения нагрузки
Держатель предохранителя и предохранитель для защиты входных цепей высокого напряжения
