Драйвер атомайзера увлажнителя воздуха с питанием от USB

Модуль управления атомайзером может быть использован для создания увлажнителя воздуха или для ремонта, вышедших из строя.



Конструктивно модуль выполнен на плате размерами 35×18 мм. Питание осуществляется через разъём микро USB. Кнопкой производится включение/выключение и переключение режимов работы схемы.



Модуль имеет 2 режима работы, которые выбираются последовательным нажатием кнопки. Третье нажатие отключает устройство.



1. Режим непрерывной работы. Светодиод светится. Распыление происходит непрерывно. Автовыключение через 1 час.



2. Режим прерывистой работы. Светодиод мигает. Распыление происходит 10 секунд, затем пауза 5 секунд и снова по кругу. Автовыключение через 12 часов.



---

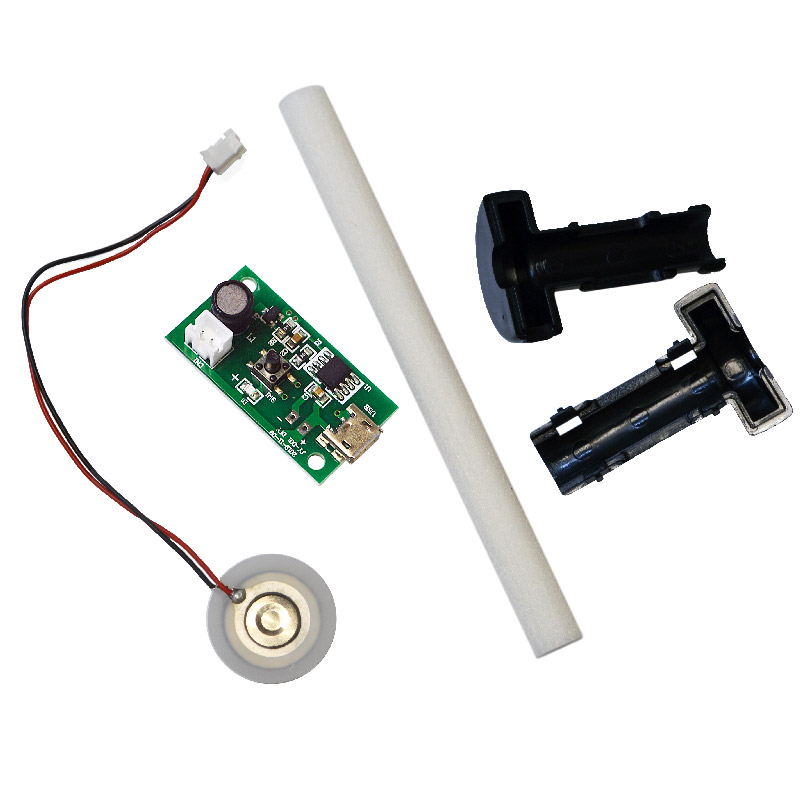

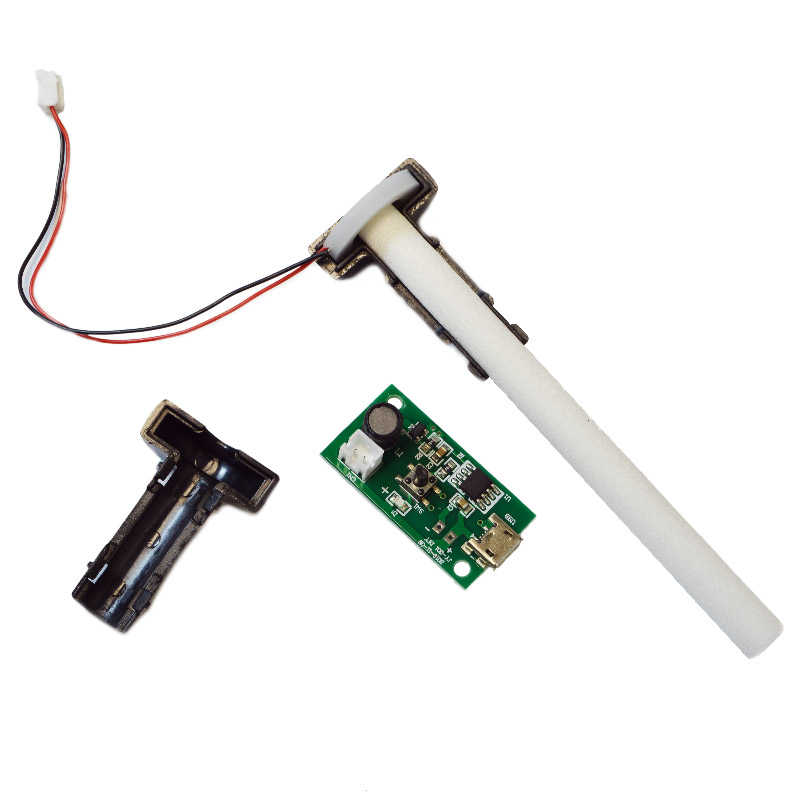

В комплект поставки, кроме непосредственно платы драйвера, входит атомайзер диаметром 20 мм, пластмассовый держатель и капиллярная трубка. Это позволит сосредоточиться на дизайне своего изделия, не вникая в тонкости работы электроники.



Если замкнуть кнопку управления, для чего под ней с нижней стороны платы сделаны две контактные площадки, устройство начнёт работать сразу после подключения источника питания. В этом режиме не будет ни пауз в работе, ни автоотключения. Его можно использовать для реализации включения и отключения, например, по внешнему таймеру или другому своему устройству управления.

Технические характеристики:

Напряжение питания, В	5
Ток потребления, мА	< 200
Выходная мощность, Вт	0,7 ... 0,9
Частота генерации, кГц	108 ... 110
Габаритные размеры, мм	34,8 × 18,6 × 13
Масса, г	3,3

---
