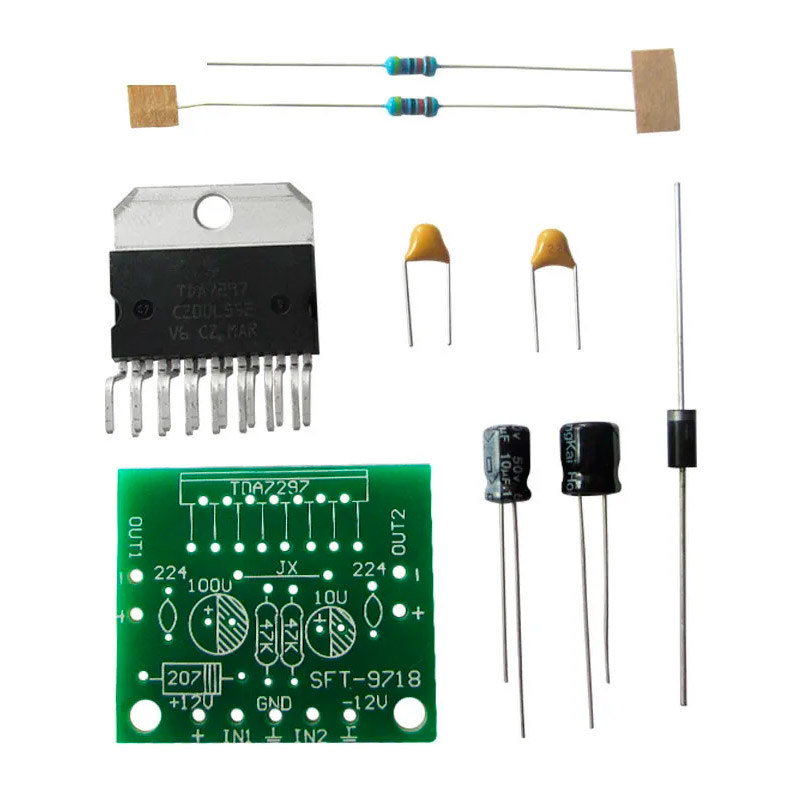

Конструктор «Стереофонический усилитель TDA7297»

Предлагаемый набор позволит радиолюбителю собрать стереофонический усилитель низкой частоты с выходной мощностью 2х15 Вт на популярной микросхеме TDA7297, обладающий малыми габаритами, минимальным числом внешних пассивных элементов обвязки и широким диапазоном питающих напряжений.

Технические характеристики:

Напряжение питания, В	6 ... 18
Выходная мощность, Вт	2 х 15
Сопротивление нагрузки, Ом	8
Ток покоя, мА	50
Диапазон воспроизводимых частот, Гц	20 ... 20000
Коэффициент нелинейных искажений, %	0,1
Диапазон рабочих температур, °С	-30 ... +60
Габаритные размеры, мм	34 х 29 х 25
Масса, г	25

Примечание: Микросхему необходимо установить через изолирующую прокладку на теплоотвод площадью не менее 200 кв.см  с применением теплопроводящей пасты.
