Конструктор «Функциональный генератор XR2206»

Код товара: 80504

В наличии 19 шт.

1+

371,60 ₽

3+

353,90 ₽

10+

337,00 ₽

Количество:

Описание

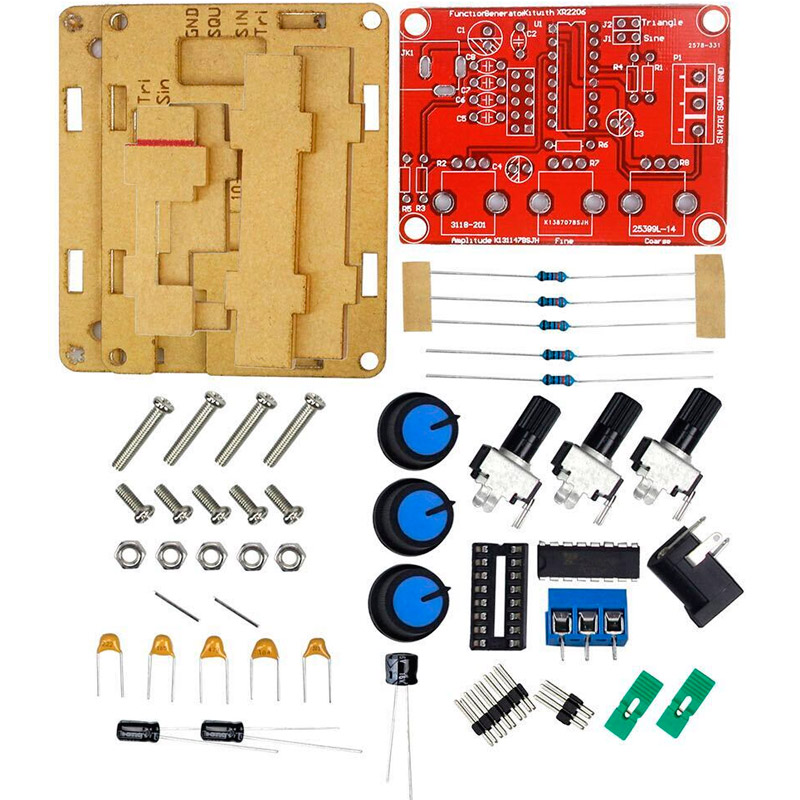

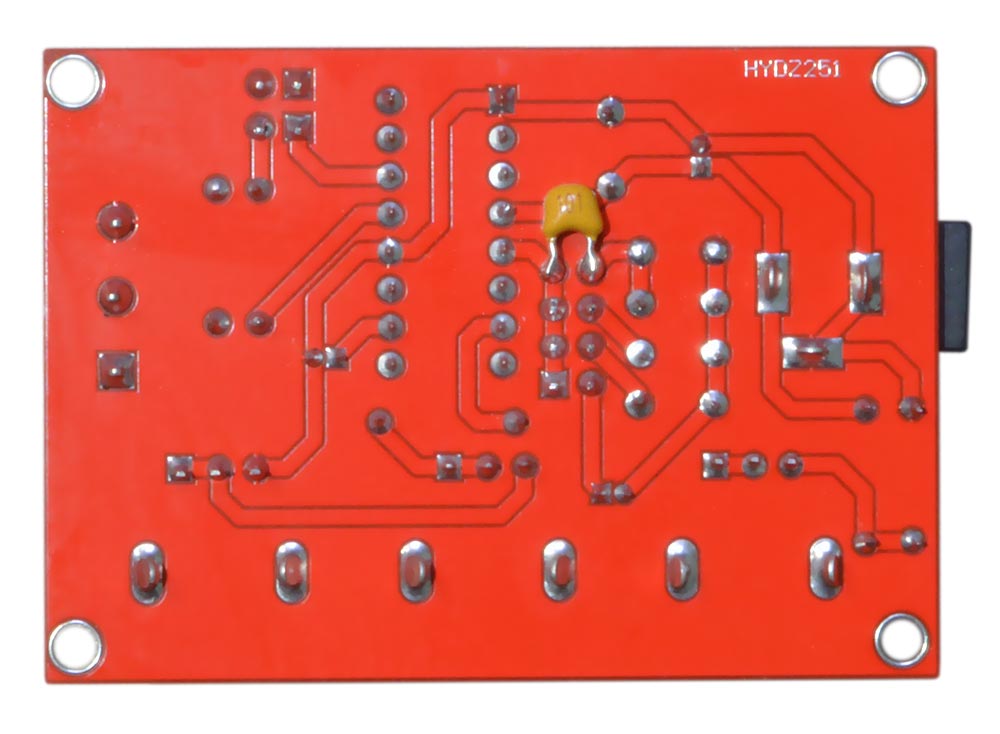

Конструктор позволяет собрать своими руками функциональный генератор, который позволит сформировать на выходе импульсы синусоидальной, прямоугольной и треугольной формы частотой от 1 Гц до 1 Мгц. Он имеет регуляторы грубой и точной установки частоты, а также регулятор уровня выходного сигнала. Для домашней радио лаборатории генератор станет незаменимым помощником в настройке усилителей звуковых частот и других схем.



В процессе изучения принципиальной схемы и сборки устройства, можно получить представление о том, как работает функциональный генератор импульсов с регулировкой частоты и амплитуды, построенный на специализированной микросхеме XR2206. Дополнительным плюсом будет наличие в наборе корпуса из прозрачного оргстекла. Благодаря этому, результатом увлекательной сборки будет законченное устройство - лабораторный генератор сигналов, необходимый каждому радиолюбителю.






Установка частоты выполняется двумя резисторами - "Грубо" - Coarse и "Точно" - Fine, а также джампером выбора диапазона частот. Всего таких диапазонов пять:


  • 1-10 Гц
  • 10-100 Гц
  • 100 Гц - 3 кГц
  • 3 кГц - 65 кГц
  • 65 кГц - 1 МГц





Выходной сигнал снимается с трехконтактного клеммника:


GND земля, общий провод
SQU выход прямоугольных импульсов
SIN/Tri синусоидальные или треугольные импульсы. Выбор формы сигнала осуществляется джампером Tri/Sin



Амплитуда выходного сигнала для синусоиды и треугольника регулируется переменным резистором Amp. Амплитуда меандра не регулируется.

Технические характеристики:
Диапазон генерируемых частот, Гц 1 ... 1000000
Амплитуда выходного напряжения синус / треугольник, В 0 ... 3
Амплитуда выходного напряжения прямоугольного сигнала, В 8
Напряжение питания, В 9 ... 15
Выходное сопротивление,  Ом 600
Габаритные размеры, мм 71 х 54 х 17
Масса, г 100
