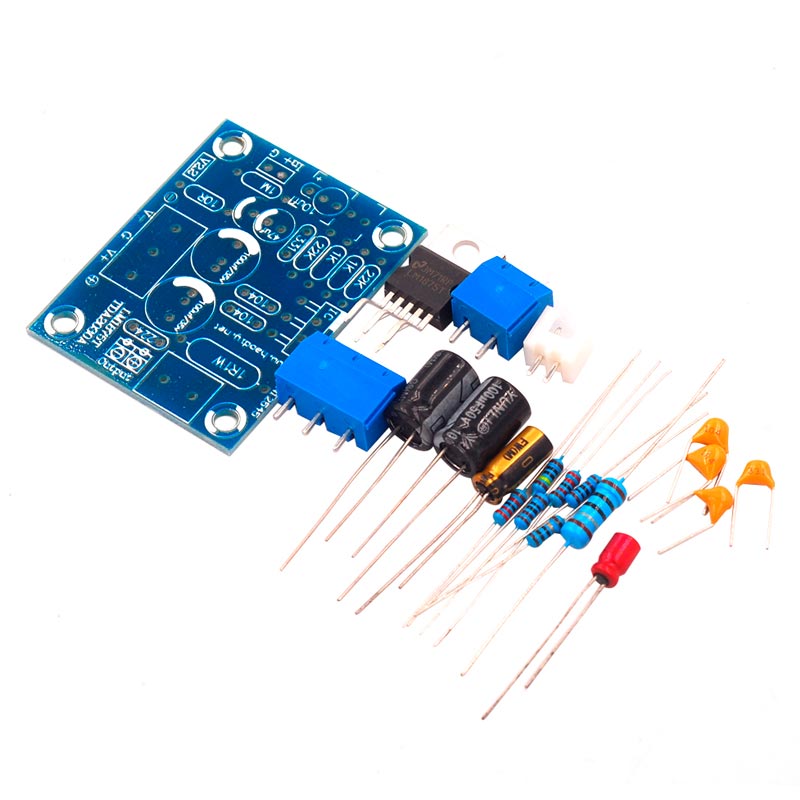

Конструктор «Монофонический усилитель LM1875T»

Предлагаемый набор позволит радиолюбителю собрать монофонический усилитель низкой частоты класса HI-FI с выходной мощностью 20 Вт на микросхеме LM1875, обладающий малыми габаритами, минимальным числом внешних пассивных элементов обвязки и широким диапазоном питающих напряжений.

Технические характеристики:

Напряжение питания, В	±10 ... 25
Выходная мощность, Вт	20
Сопротивление нагрузки, Ом	4 ... 8
Ток покоя, мА	70
Диапазон воспроизводимых частот, Гц	14 ... 100000
Коэффициент нелинейных искажений, %	0,04
Диапазон рабочих температур, °С	-30 ... +60
Габаритные размеры, мм	46 × 37 × 20
Масса, г	18

Примечание: Микросхему необходимо установить через изолирующую прокладку на теплоотвод площадью не менее 200 кв.см с применением теплопроводящей пасты.
