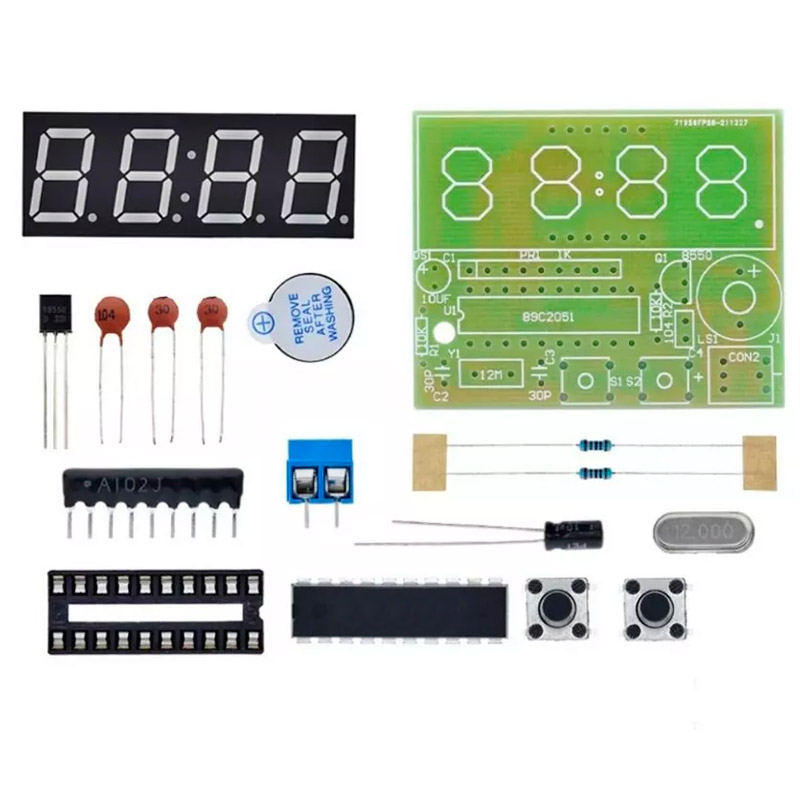

Конструктор «Электронные часы» набор для пайки

Этот набор позволит собрать часы с двумя будильниками на микроконтроллере. Микроконтроллер поставляется уже запрограммированным, поэтому никаких специальных дополнительных устройств и навыков не потребуется. Все резисторы применены одного номинала и вам не придётся расшифровывать цветную маркировку. Кроме того, в схеме предусмотрено подключение резервного питания, поэтому подключив батарейки можно не беспокоиться о сбросе хода часов при непродолжительном отключении энергии. Для питания часов можно использовать практически любой доступный источник питания напряжением 5 вольт и обеспечивающий ток более 100 миллиампер.

Установка времени:

Кратковременно нажмите кнопку S2, а после кнопку S1. Начнет мигать 1 разряд десятков часов. Кнопкой S2 установите нужное значение. Повторное нажатие S1 приведет к переходу на следующий разряд. Установите время на 1 минуту больше текущего. После установки единиц минут и нажатия кнопки S1 Вы попадете в коррекцию секунд. В первых двух разрядах будут отображаться установленные минуты, а в следующих двух будут идти секунды, которые в любой момент времени можно обнулить кнопкой S2. Кнопка S1 вернет Вас в режим часов.

Установка будильников:

Нажмите два раза кнопку S2. На дисплее отобразится время первого будильника. Произведите установку нужного времени срабатывания будильника аналогично установке времени. После установки последнего разряда и нажатии S1, индикатор не мигает и отображает установленное время. Кнопкой S2 включите или выключите будильник. Если будильник включен, зуммер пищит, в противном случае будильник выключен. Кнопка S1 фиксирует это значение и переводит на установку второго будильника. Выставьте его аналогично первому и кнопкой S1 вернитесь в режим часов.

Таймер:

Нажмите три раза кнопку S2. На дисплее отобразится четыре нуля. Установите нужное время выдержки в котором первые два разряда будут отображать минуты (максимальное значение - 99 минут), а последние два - секунды. После установки еще раз нажмите S1 и начнется обратный отсчет времени. По окончании, зуммер просигнализирует об этом. В процессе отсчета кнопка S1 останавливает отсчет времени, а повторное её нажатие продолжает отсчет, а кнопка S2 начинает отсчет снова с предварительно установленного времени. По окончании отсчета, возврат в режим часов производится любой кнопкой.

Секундомер:

Четырехкратное нажатие клавиши S2 включает режим секундомера. Кнопка S1 работает как СТАРТ/СТОП. В режиме счета, кнопка S2 обнуляет показания, а в режиме остановки - возвращает в режим часов.

Счетчик импульсов:

Нажав пять раз кнопку S2, а затем S1, выбирается режим счетчика импульсов. Каждое последующее нажатие S2 будет увеличивать значение дисплея на единицу. Нажатие кнопки S1 вернет в режим часов.

Подача сигнала каждый час:

Нажмите кнопку S2 шесть раз. На дисплее отобразится 65-0. Нажмите S1 - последний разряд начнет мигать. Кнопкой S2 установите значение 0 или 1, где 1 - означает подавать сигнал каждый час, а 0 - нет. После чего, нажмите S1 для возврата в режим часов. При включенном режиме, одиночный сигнал подается каждый час с 7 до 22 часов.

Коррекция хода часов:

Нажмите кнопку S2 семь раз. На дисплее отобразится 75-5. Нажмите S1 - последний разряд начнет мигать. По умолчанию установлено значение - 5. Если часы отстают - повышайте значение, если спешат - понижайте.



---

Технические характеристики:

Напряжение питания, В	5
Формат отображения времени	24:00
Ток потребления, мА	20
Габаритные размеры, мм	54 х 43 х 13
Масса, г	22
