Модуль XH-M240 тестер емкости литиевых аккумуляторов 18650

Модуль позволяет измерить напряжение, ёмкость и энергию разряда Li-Ion аккумулятора типоразмера 18650.

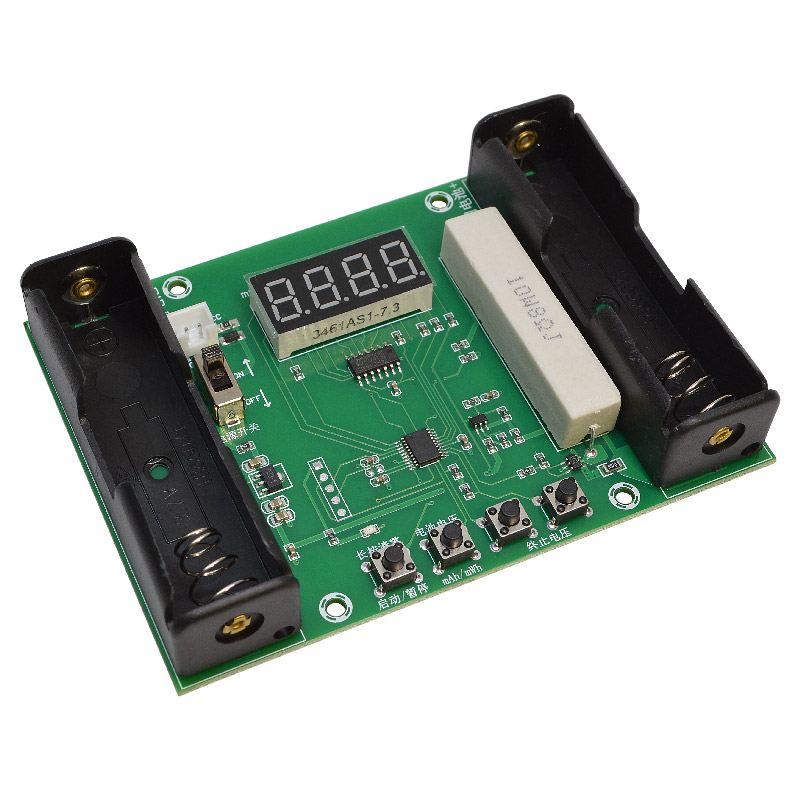

На плате установлено два аккумуляторных отсека для элементов 18650. В отсек слева устанавливается аккумулятор обеспечивающий работу модуля. Возле него также имеется коннектор, через который можно запитать устройство от внешнего источника питания напряжением от 5 до 12 вольт. Тестируемый аккумулятор устанавливается в правый отсек. Причём, для получения точных результатов, испытуемый аккумулятор должен быть полностью заряжен.



Результаты измерения отображаются на четырёхразрядном семисегментном светодиодном индикаторе. Текущий параметр индицируется при помощи двух светодиодов над индикатором. Управление производится посредством четырёх тактовых кнопок, расположенных в нижней части платы.



---

Технические характеристики:

Напряжение питания, В	5 ... 12
Ток разряда, А	0,5
Погрешность измерения ёмкости, мАч	±1
Погрешность измерения напряжения, В	±0,1
Диапазон рабочих температур, °С	-25 ... +85
Габаритные размеры, мм	110 × 80 × 25
Масса, г	60

---
