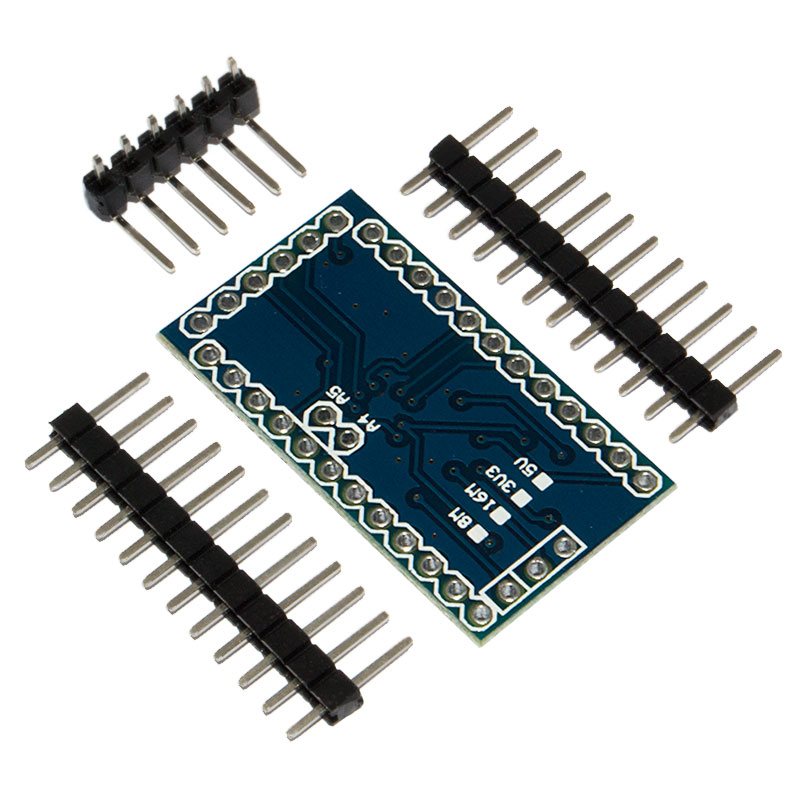

pro_mini_328_5v_back

ARDUINO PRO MINI ATmega328PB, 3.3 В / 8 МГц

Код товара: 86505

В наличии 91 шт.

1+

280,90 ₽

11+

267,50 ₽

36+

254,78 ₽

Количество:

Описание

Arduino pro mini 328 – одна из самых миниатюрных плат семейства Arduino для макетирования проектов с разной технической сложностью. Плата предназначена для радиолюбителей, которые не первый раз используют платформу Arduino и как нельзя лучше подходит для применения в готовых проектах. Эта плата, собранная на основе микроконтроллера ATmega328, является улучшенной моделью pro mini 168. В своём составе она имеет 32 КБ FLASH-памяти, 2 КБ оперативной памяти и 1 КБ EEPROM. Микроконтроллер ATmega328P имеет 32 вывода и выполнен в корпусе TQFP. Работает плата при напряжении 3,3 В и частоте 8 МГц.


Плата Arduino pro mini 328 имеет 14 цифровых и 6 аналоговых выводов. При необходимости подключить внешние устройства, можно использовать последовательный интерфейс I2C, который подключается через аналоговые контакты A6 (SDA) и A5 (SCL).


Также на плате имеется 2 светодиодных индикатора. Один светодиод сигнализирует о подаче напряжения питания, а другой светится при установке логической "1" на порту D13.



Подключение контроллера Аrduino pro mini
Подключение контроллера Аrduino pro mini


Для подключения напряжения питания используются выводы GND, VCC и RAW. Контакт GND служит в качестве земли, а на вывод VCC подается питание номиналом 3,3 В. На данный контакт необходимо подавать стабилизированное питание, так как напряжение с этого вывода поступает напрямую к микроконтроллеру. Если нужно запитать плату от нестабилизированного источника питания, его необходимо подключить к выводу RAW. При подаче питания на этот контакт, напряжение поступает на стабилизатор, а после подаётся на микроконтроллер.


Программирование микроконтроллера Arduino pro mini осуществляется через любой конвертер USB - UART. Подключается преобразователь к контактам TX и RX

Технические характеристики:
Напряжение питания, В 3,3
Максимальное входное напряжение на выводе RAW, В 12
Максимальный выходной ток порта, мА 40
Количество цифровых выводов 14
Количество аналоговых выводов 6
Объём FLASH памяти программ, КБ 32
Объём SRAM памяти данных, КБ 2
Объём EEPROM памяти данных, КБ 1
Габаритные размеры, мм 33,3 х 18 х 4
Масса, г 4,7
