ARDUINO PRO MICRO Atmega32U4 5V / 16MHz

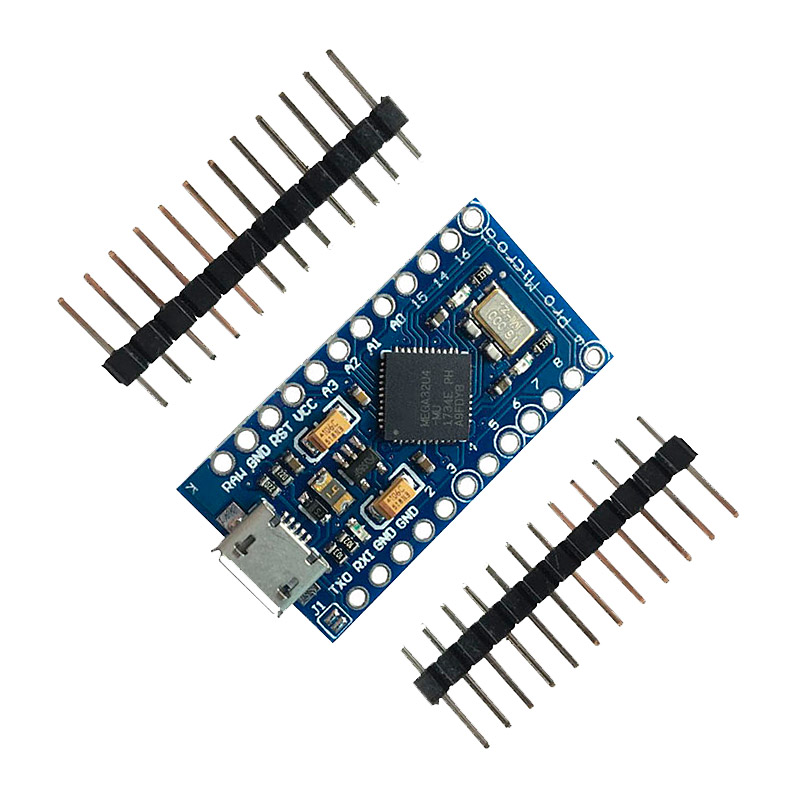

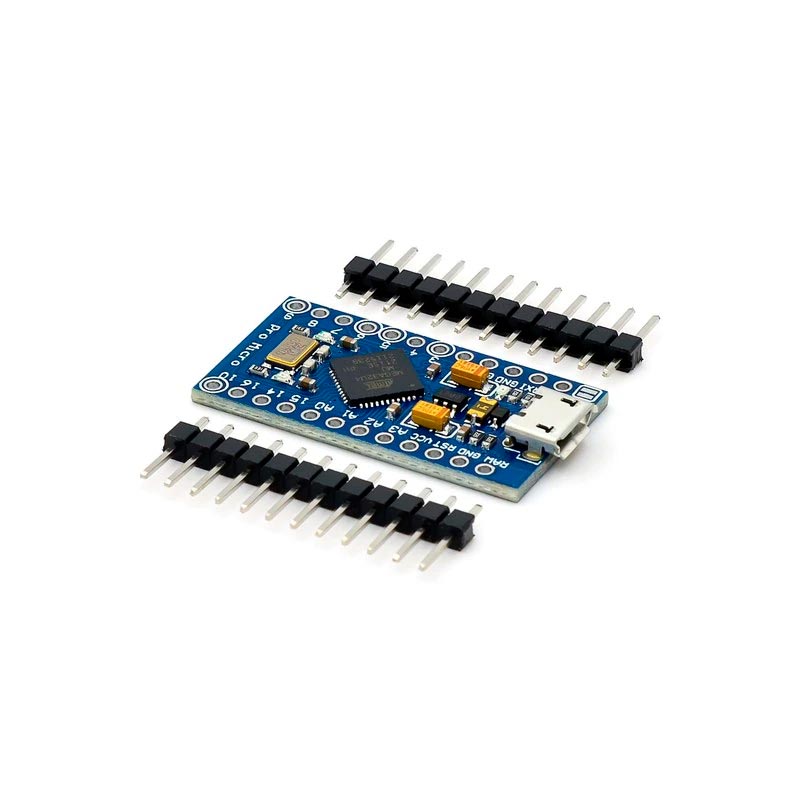

PRO MICRO - миниатюрный Arduino-совместимый контроллер, построенный на базе микросхемы ATMega32U4. Она имеет 18 портов ввода-вывода, 5 из которых поддерживают ШИМ, 9 аналоговых входов, UART, SPI и I2C интерфейсы. Для питания и подключения к ПК используется разъём микро USB.



Питание контроллера может осуществляться как от USB порта, так и от внешнего источника питания, напряжением от 3 до 6V. В этом случае положительный провод питания подключается к выводу RAW.



Почти все Arduino-контроллеры (UNO, MEGA,MINI, NANO) не имеют USB-контроллера и осуществляют связь по физическому USB-каналу с помощью преобразователя интерфейсов COM-USB. Соответственно, программист имеет доступ только к внутреннему UART, с которым и обменивается данными. Плата PRO MICRO собрана на чипе ATmega32U4, который имеет встроенный USB-контроллер полностью доступный программе. С его помощью можно организовать стандартные USB-профили, в том числе смоделировать клавиатуру, мышь, флэш-память, жесткий диск или разработать устройство со своим профилем. В пакет Arduino-IDE, начиная с версии 1.6.6, встроена USB-библиотека, которая поддерживает создание различных USB-классов - HID, Mass Storage, CDC, MIDI, Keyboard, Mouse.



На логическом уровне PRO MICRO это полный аналог популярного контроллера ARDUINO LEONARDO. Поэтому любой проект, отработанный на LEONARDO, можно легко перенести на PRO MICRO. Главная особенность платы – это её миниатюрность. Из полезных особенностей,которые наследованы от LEONARDO можно отметить самовосстанавливающийся предохранитель в цепи питания USB и полную свободу использования последовательного UART порта, независимо от подключения компьютера.



В связи с использованием встроенного USB контроллера плата PRO MICRO имеет некоторые особенности. При первом включении необходимо указать место, где расположен пакет Arduino IDE и драйвер. При успешном подключении в системе появляются два устройства: на уровне USB-профиля “HID совместимая мышь” и виртуальный порт "Arduino Micro (COMxx)", который создан драйвером для стандартной связи с IDE. Номер этого порта необходимо сообщить программе, а плату выбрать "Arduino Leonardo"



---

---



При первом включении, перед загрузкой скетча рекомендуется сделать сброс платы, для этого необходимо кратковременно замкнуть контакты GND и RST.



---

Технические характеристики:

Напряжение питания, В	7 ... 12
Количество портов ввода/вывода	18
Количество портов с ШИМ	5
Количество аналоговых входов	9
Максимальный ток нагрузки на порт, мА	20
Объём Flash памяти программ, КБ	32
Объём оперативной памяти SRAM, КБ	2,5
Объём энергонезависимой памяти EEPROM, КБ	1
Габаритные размеры, мм	34 × 18 × 4
Масса, г	5,2
