ARDUINO NANO ATmega328PB V3.0 CH340G mini-USB

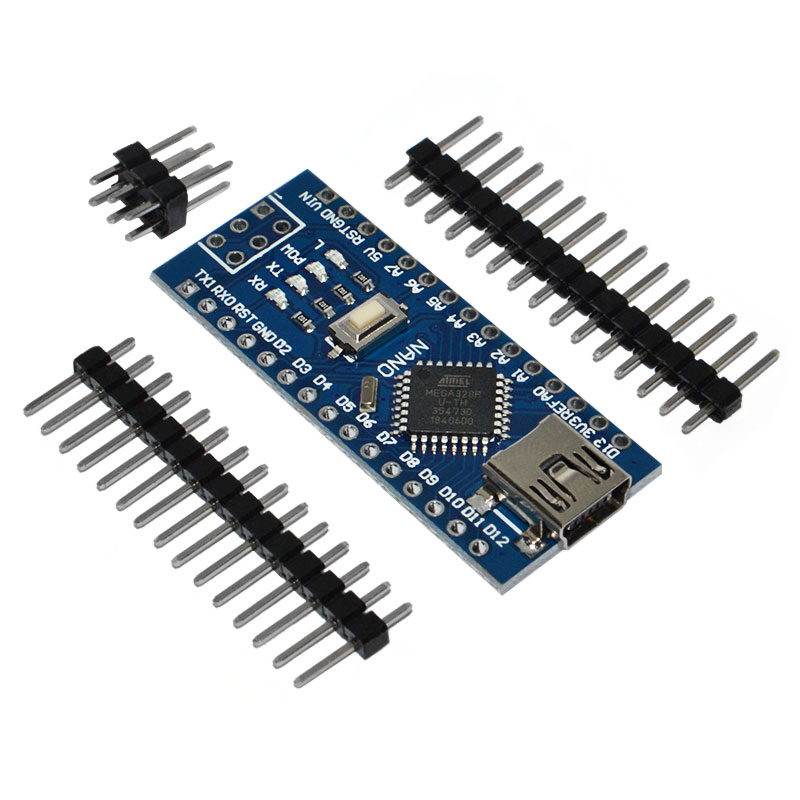

ARDUINO NANO V3.0 CH340G является миниатюрной платой платформы Arduino. Функционал устройства во многом схож с Arduino UNO и отличается от нее лишь размерами платы и отсутствием отдельного разъема для питания. Чаще всего ARDUINO NANO используется для создания компактных проектов из-за ее габаритных размеров. ARDUINO NANO V3.0 CH340G является аналогом распространенной платы NANO V3.0 FT232RL.



Контроллер ARDUINO NANO V3.0 спроектирован на основе микросхемы ATmega328PB. В своём составе она имеет 32 КБ FLASH-памяти, 2 КБ оперативной памяти и 1 КБ EEPROM. Микроконтроллер ATmega328PB имеет 32 вывода и выполнен в корпусе TQFP.

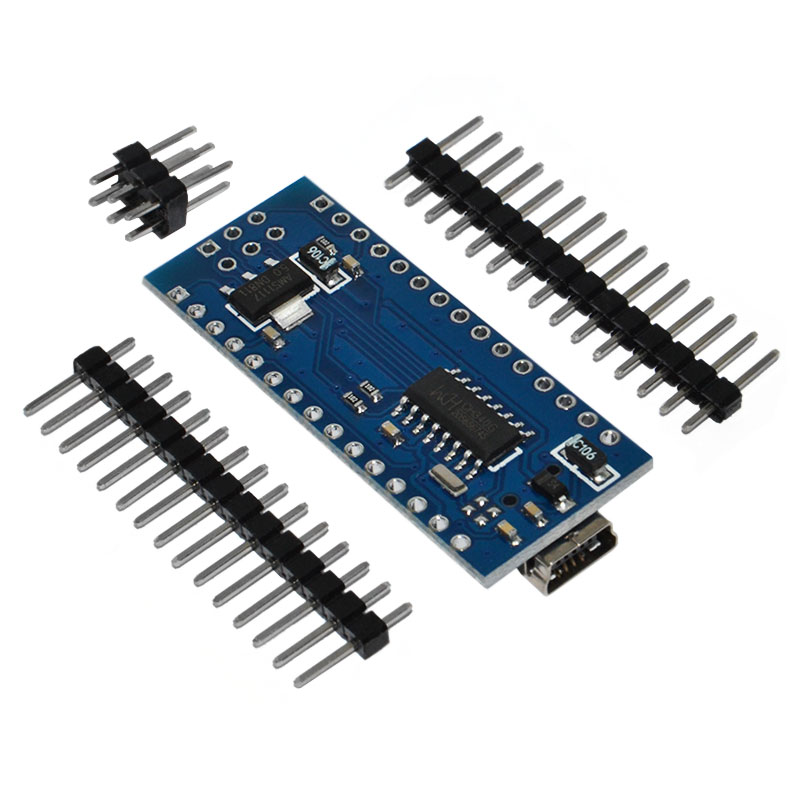

Отличием платы ARDUINO NANO V3.0 CH340G от оригинала  является измененная схема преобразователя USB порта. В этом контроллере преобразователь USB интерфейса в UART реализованы на микросхеме CH340G. Её наличие дает возможность обновлять программное обеспечение без применения программаторов.



На плате имеется 4 светодиода:



POW:	информирует о подаче питания на плату
L:	светится при высоком потенциале на цифровом выводе D13
RX:	светится при наличии сигнала высокого уровня на выводе D0
TX:	светится при наличии сигнала высокого уровня на выводе D1

Микроконтроллер ATmega328P позволяет осуществлять связь по последовательному интерфейсу UART с помощью цифровых выводов RX и TX. Так же контроллер поддерживает последовательные интерфейсы I²C и SPI. Микросхема CH340G обеспечивает связь приемопередатчика с USB-портом ПК. В качестве ШИМ-выводов можно использовать порты D3, D5, D6, D9, D10, и D11.



Всего на плате ARDUINO NANO V3.0 CH340G имеется 30 выводов.



---



---

Технические характеристики:

Напряжение питания, В	5
Предельно допустимое напряжение питания на выводе VIN, В	12
Цифровых входов/выходов	14
Аналоговых входов	8
Максимально допустимый ток выводов, мА	40
Flash Memory, КБ	32
SRAM, КБ	2
EEPROM, КБ	1
Габаритные размеры, мм	43 × 18 × 5
Масса, г	6,1
