ARDUINO MEGA 2560 R3 16U2

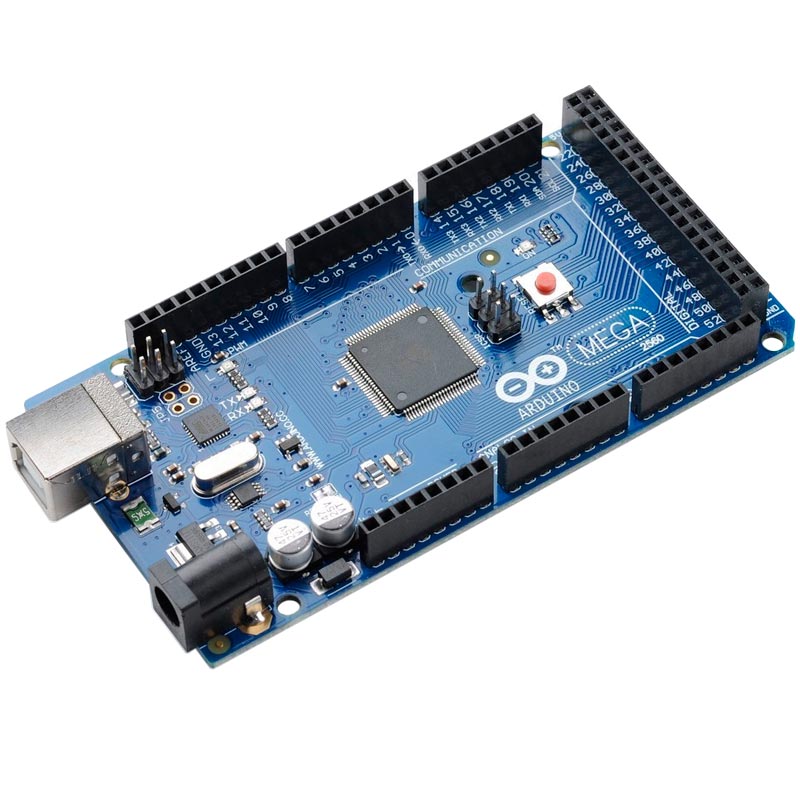

Arduino Mega 2560 R3 - это флагманская плата для разработки на основе микроконтроллера ATmega2560. В его состав входит все необходимое для работы с микроконтроллером: 54 цифровых порта ввода-вывода, из которых 15 могут использоваться в качестве ШИМ, 16 аналоговых входов, 4 UART, кварцевый резонатор на 16 МГц, разъем USB, разъем питания, разъем ICSP для внутрисхемного программирования и кнопка сброса. Для начала работы с устройством достаточно просто подать питание от адаптера или батареи, либо подключить его к компьютеру посредством USB кабеля. Arduino Mega совместим с большинством плат расширения, разработанных для Arduino.

В основе платы Arduino Mega лежит 8-битный микроконтроллер семейства AVR - ATmega2560 с тактовой частотой 16 МГц. Контроллер имеет 256 КБ Flash-памяти для хранения программы, 8 КБ оперативной памяти SRAM и 4 КБ энергонезависимой памяти EEPROM для хранения данных.

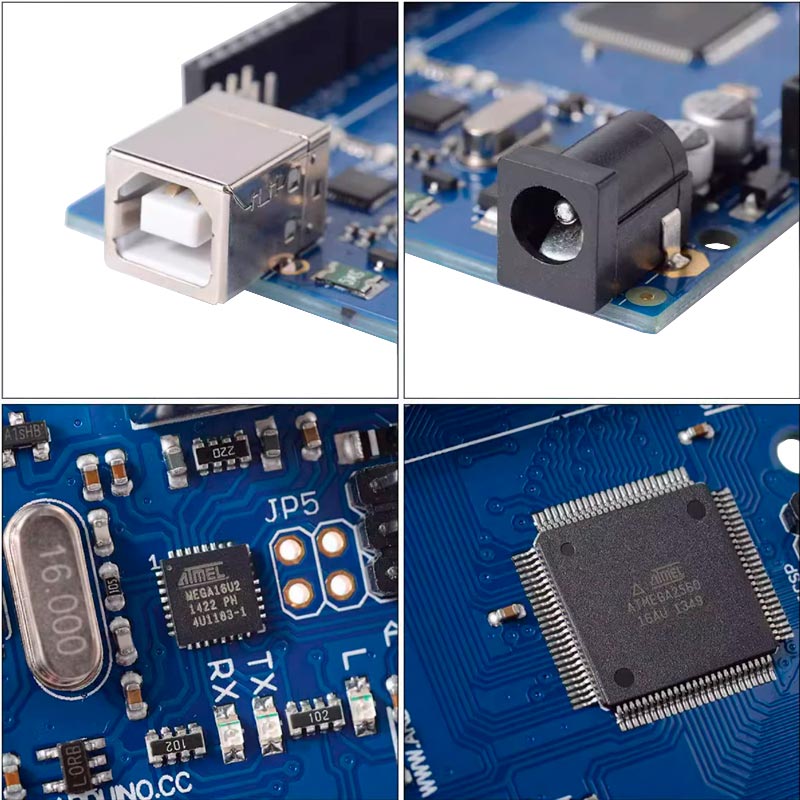

Микроконтроллер ATmega16U2 выступает в качестве преобразователя USB - UART и обеспечивает связь микроконтроллера ATmega2560 с USB-портом компьютера. При подключении к ПК Arduino Mega 2560 определяется как виртуальный COM-порт.

Arduino Mega может быть запитан от USB или от внешнего источника питания. В качестве внешнего источника питания, кроме USB может использоваться сетевой адаптер, аккумулятор или батарея. Штекер адаптера внешним диаметром 5,5мм и внутренним 2,1мм, у которого центральный контакт - положительный, необходимо подключить к  соответствующему разъем питания на плате. В случае питания от аккумулятора или батареи, ее провода можно подсоединить к выводам Gnd и Vin разъема POWER.

Напряжение внешнего источника питания может находиться в пределах от 6 до 20 В. Однако, уменьшение напряжения питания ниже 7В приводит к уменьшению напряжения 5V, что может стать причиной нестабильной работы устройства. Использование напряжения больше 12В может приводить к перегреву стабилизатора напряжения и выходу платы из строя. С учетом этого, рекомендуется использовать источник питания с напряжением в диапазоне от 7 до 12В.

---

---


Arduino Mega 2560 содержит самовосстанавливающиеся предохранители, защищающие USB порт компьютера от коротких замыканий и перегрузок. Несмотря на то, что большинство компьютеров имеют собственную защиту, такие предохранители обеспечивают дополнительный уровень защиты. Если от USB порта потребляется ток более 500 мА, предохранитель автоматически разорвет соединение до устранения причин короткого замыкания или перегрузки.

Максимальная длина и ширина печатной платы Mega2560 составляет 102 х 54 мм, с учетом разъема USB и разъема питания, выступающих за пределы платы. Три крепежных отверстия позволяют прикреплять плату к поверхности или корпусу. Обратите внимание, что расстояние между цифровыми выводами 7 и 8 не кратно традиционным 2,54 мм и составляет 4 мм.

Технические характеристики:

Напряжение питания, В	7 ... 12
Портов ввода/вывода	54
Выходов ШИМ	15
Аналоговых входов	16
Максимальный ток нагрузки на порт @VCC=5V, мА	20
Максимальный ток нагрузки на порт @VCC=3V, мА	10
Память программ, КБ	256
ОЗУ, КБ	8
EEPROM, КБ	4
Тактовая частота, МГц	16
Габаритные размеры, мм	102 × 54 × 16
Масса, г	35



---



Документация ATMEGA2560
