Модуль PD/QC триггер переключения быстрой зарядки 9/12/15/20V

Модуль предназначен для переключения зарядных устройств, поддерживающих протоколы PD3.0, QC3.0 и QC2.0 в режим работы с выходным напряжением 9, 12, 15 или 20 вольт. С его помощью легко запитать устройство с одним из этих напряжений от стандартной быстрой зарядки телефона.

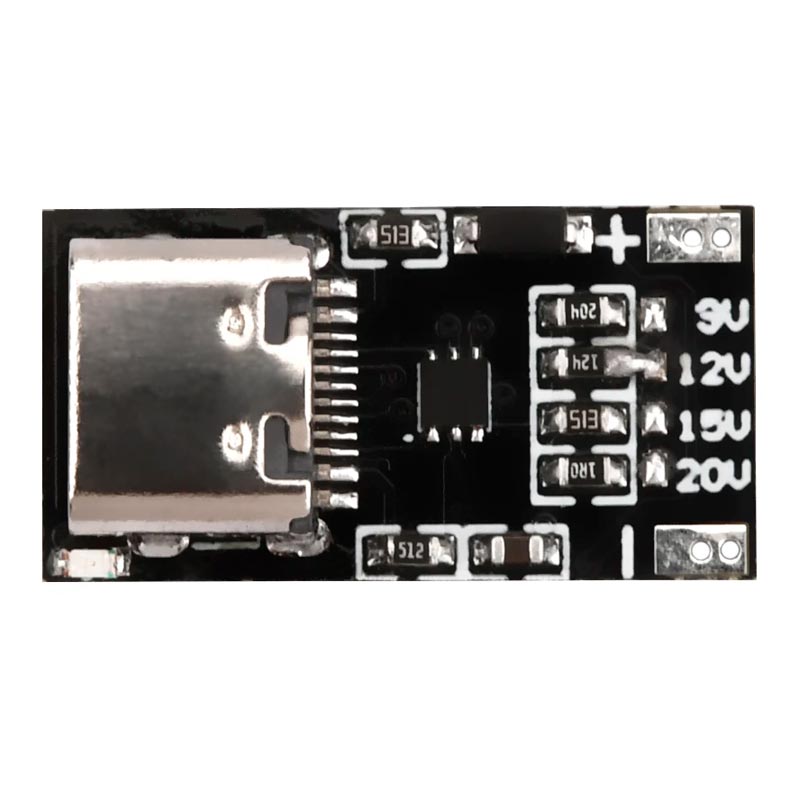

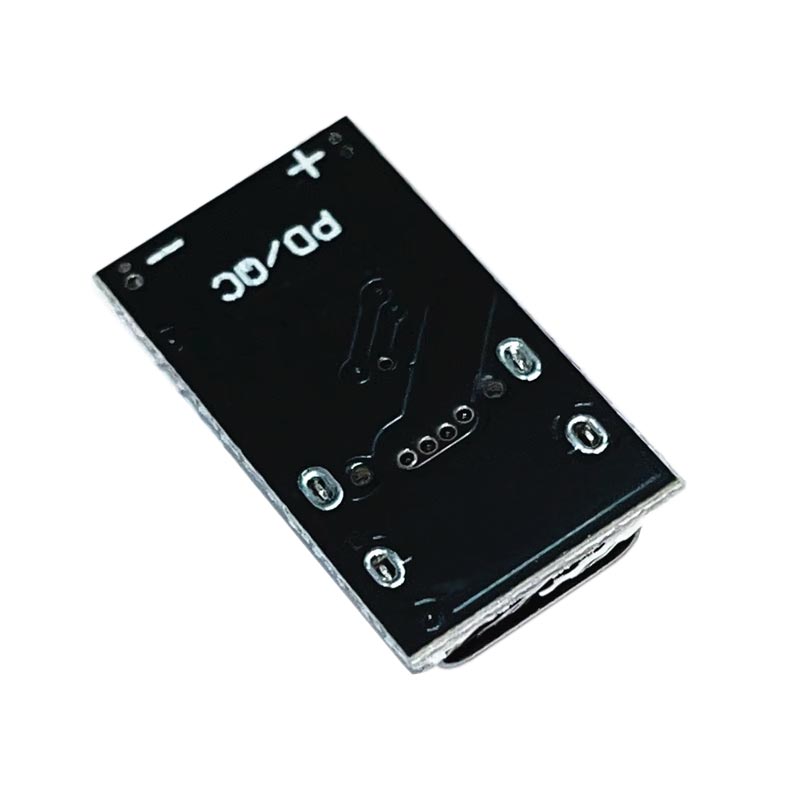

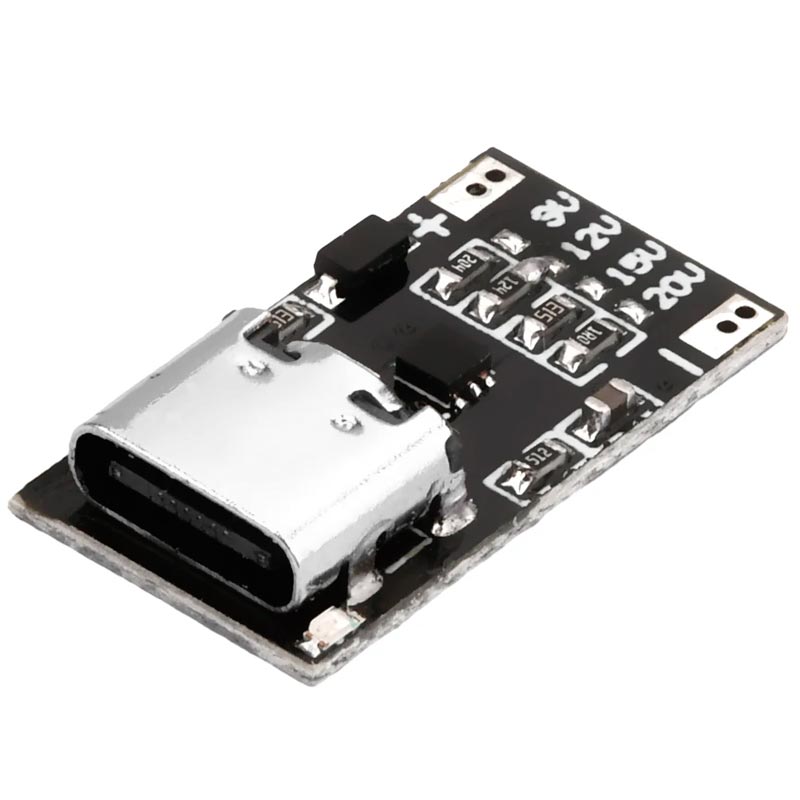

Модуль имеет размер всего 21×11 мм и на нем уже установлено гнездо TYPE-C для подключения зарядного устройства. Нагрузка подключается с помощью пайки к контактам отмеченным как + и –. Выходное напряжение выбирается установкой одной из четырёх перемычек, при помощи пайки.

Технические характеристики:

Поддерживаемые протоколы	PD3.0/QC3.0/QC2.0
Выходное напряжение, В	9/12/15/20
Габаритные размеры, мм	21 × 11 × 5
Масса, г	3
