TP4056 microUSB контроллер заряда Li-ion аккумулятора 5V 1А

Модуль предназначен для заряда литий-ионных или литий-полимерных аккумуляторов током до 1A. Микросхема TP4056 применяется в автономных линейных зарядных устройствах литий-ионных аккумуляторов. Малое количество внешних компонентов делают TP4056 идеальным решением для портативных устройств.  Конечное напряжение заряда фиксировано на уровне 4,2 В, а ток заряда задаётся всего с помощью одного резистора. TP4056 автоматически завершает цикл заряда, как только ток заряда снижается до 1/10 начального значения.



Модуль не имеет защиты от переразряда аккумулятора.

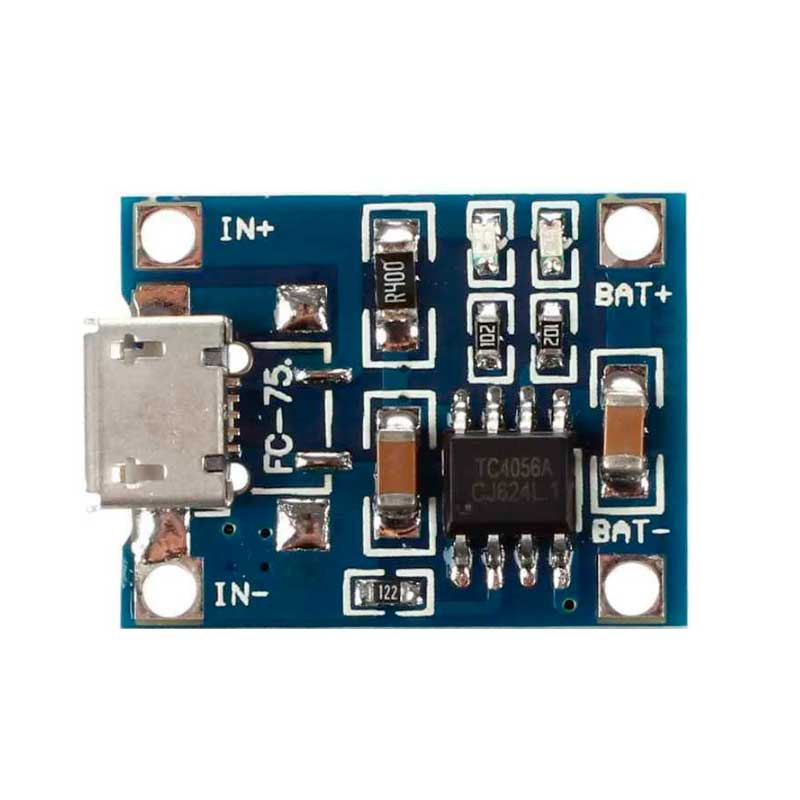

Входное напряжение может подаваться как с помощью подпаянных проводов на клеммы "IN+" и "IN-", так и с помощью разъема микро-USB.



Аккумулятор подключается к клеммам "BAT+" и "ВAT-".



На плате имеется два светодиода, индицирующие процесс заряда. Красный светодиод сигнализирует о зарядке, зеленый или синий сообщает, что зарядка окончена.



Обратите внимание! Во время заряда микросхема TP4056 может нагреваться до 100 °С. Это не является неисправностью модуля.

Технические характеристики:

Зарядный ток, А	1
Точность заряда, %	1,5
Входное напряжение, В	4,5 - 5,5
Напряжение полного заряда, В	4,2
Диапазон рабочих температур, °С	-10 ... +85
Габаритные размеры, мм	25 × 19 × 10
Масса, г	5

Зарядный ток при необходимости можно изменить, заменив резистор на 1,2 кОм, подключенный ко второму выводу микросхемы. Рассчитать номинал резистора можно по формуле Iзар = (1/R)*1200 или воспользовавшись таблицей :



Резистор, кОм	Ток заряда, мА
30	50
20	70
10	130
5	250
4	300
3	400
2	580
1,66	590
1,5	780
1,33	900
1,2	1000

---



Документация TP4056
