MP3 модуль 747D с пультом ДУ и Bluetooth, WAV + APE + MP3

Этот MP3 модуль с пультом дистанционного управления предназначен для проигрывания звуковых файлов форматов MP3, APE и WAV. Устройство включает в себя Bluetooth модуль и цифровой FM-тюнер. Модуль предназначен для создания аудиосистем или улучшения аудио-комплексов, которые не способны проигрывать файлы формата MP3, APE и WAV. Текстовая информация устройства отображается на ярком семисегментном индикаторе.

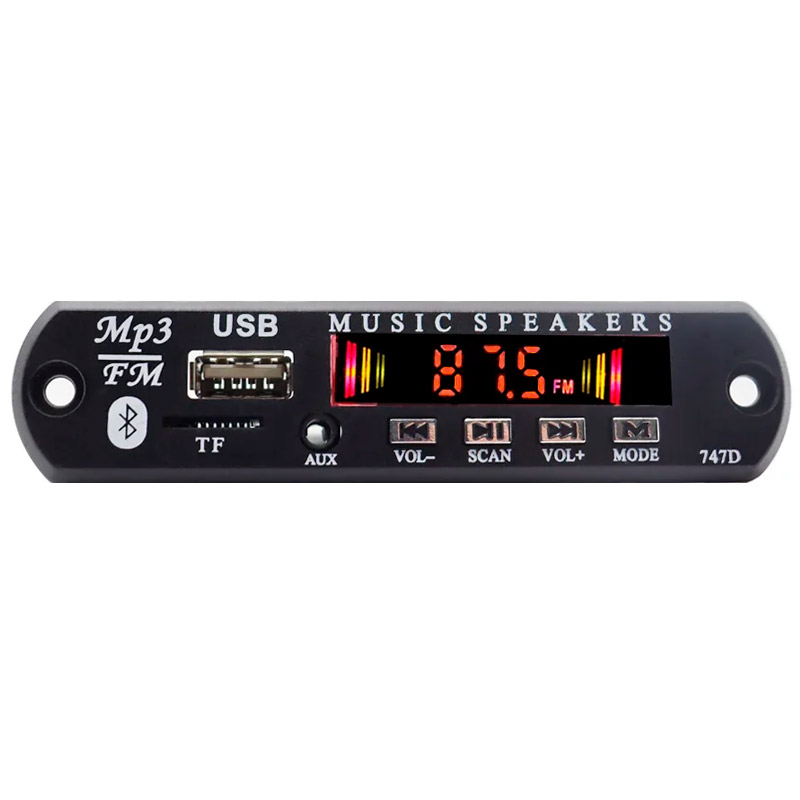

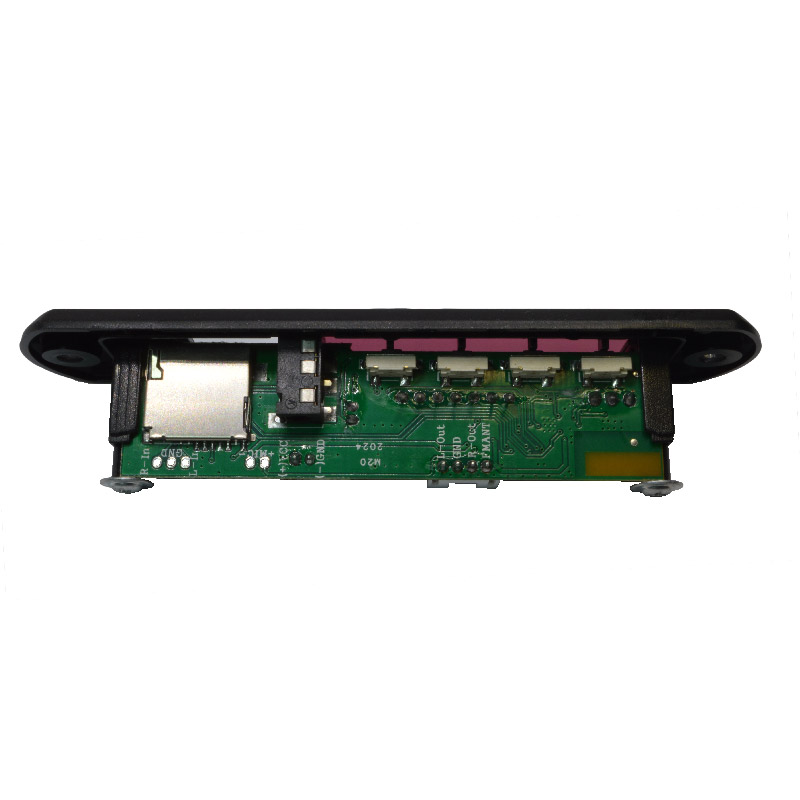

На плате MP3 плеера расположены 4 управляющие кнопки.

Назначение кнопок:

VOL-:	уменьшает громкость (переключает звуковые файлы)
SCAN:	останавливает или воспроизводит звуковые файлы (в режиме FM меняет частоту настройки)
VOL+:	увеличивает громкость (переключает звуковые файлы)
MODE:	выбирает режим воспроизведения музыки

При использовании режима USB (TF) уровень громкости изменяется длительными нажатиями на кнопки VOL- и VOL+, а для переключения звукового файла необходимо кратковременно нажать на них. Кнопка SCAN в данном режиме просто останавливает или возобновляет воспроизведение. В режиме FM данная кнопка обладает другими свойствами: при коротком нажатии начинает сканировать диапазон до станции уверенного приема, а при длительном удерживании её возобновляется воспроизведение или останавливается прием звуковых сигналов.



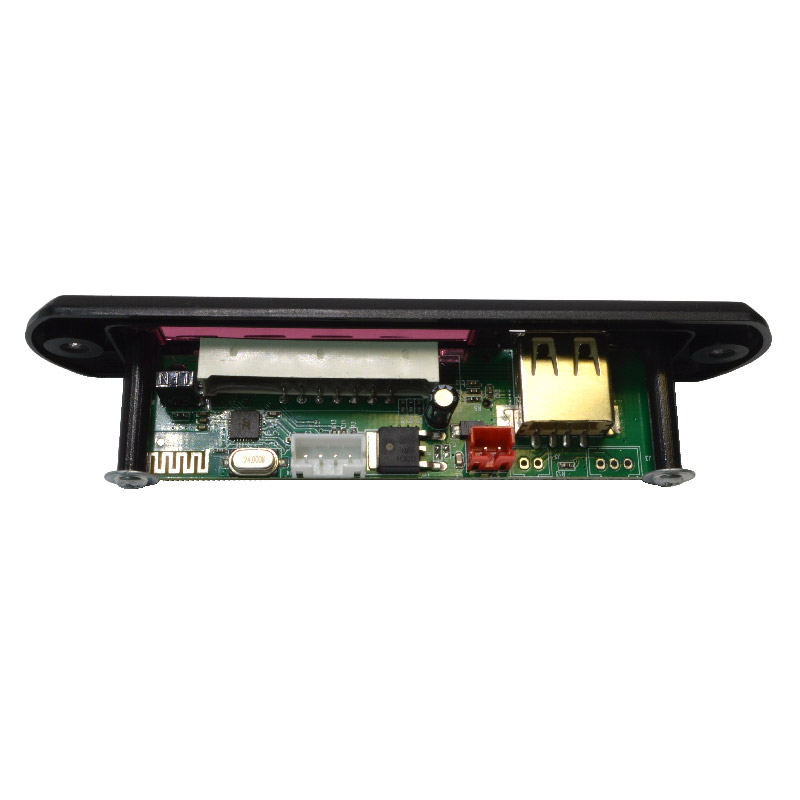

С помощью разъемов TF, USB и AUX осуществляется подключение внешних носителей звуковых файлов. Гнездо AUX представляет собой последовательный вход для подключения источника аналогового сигнала с помощью мини джек 3,5 мм. На плате устройства распложены выводы для подключения внешней антенны, которая служит в качестве усилителя для FM приемника.

MP3 плеер имеет 3 режима работы:

FM:	принимает радиостанции FM-диапазона
Bluetooth:	воспроизводит звуковые файлы по протоколу Bluetooth
USB, TF:	воспроизводит звуковые файлы, записанные на USB носителе или карте памяти

При активации режима FM устройство автоматически начинает искать рабочую частоту в диапазоне от 88 до 108 МГц.



В комплект модуля входит пульт ДУ (дистанционного управления), который позволяет управлять устройством на расстоянии до 10 м. Принимает сигналы пульта инфракрасный датчик, расположенный возле LCD дисплея. В качестве источника питания пульта применена батарейка типа CR2032. На пульте расположено 21 функциональная клавиша.

Назначение кнопок пульта дистанционного управления:

ON/OFF:	включает или выключает устройство
MODE:	выбирает режим воспроизведения музыки
MUTE:	выключает (включает) звук
PLAY/PAUSE:	останавливает или воспроизводит звуковые файлы
BACK:	возвращает предыдущий звуковой файл
NEXT:	воспроизводит следующий звуковой файл
EQ:	выбирает режим эквалайзера (ROCK, JAZZ, Classic, NORMAL, BASS, POP)
VOL-:	уменьшает громкость
VOL+	увеличивает громкость
STOP:	останавливает воспроизведение
0 - 9:	управляющие кнопки

Питается устройство от внешнего источника постоянного тока напряжением в диапазоне от 7 до 12 В. На входе плеера установлен стабилизатор напряжения 5 В.



Комплект MP3 модуля состоит из: MP3 плеера, пульта ДУ и проводов с коннекторами для подключения.



---

Технические характеристики:

Напряжение питания, В	7 ... 12
Порты	USB, TF, AUX
Диапазон частот FM, МГц	87,5 ... 108
Размеры устройства, мм	108 × 26 × 25
Масса, г	35

---



Подключение:



Подключение напряжения питания производится к коннектору красного цвета. Полярность обозначена с нижней стороны платы "(+)VCC" и "(–)GND", что соответственно означает плюс и минус источника питания. Для защиты от неправильной полярности в цепи положительной линии питания последовательно установлен диод, благодаря чему случайная переполюсовка не приводит к выходу из строя модуля.
