Модуль датчика концевого переключателя Crash Sensor

Модуль предназначен для определения конечного положения подвижных элементов и выдачи сигнала при достижении контролируемой точки. Выходной сигнал в ненажатом состоянии установлен в состояние логической единицы и меняется на ноль при нажатии на кнопку.

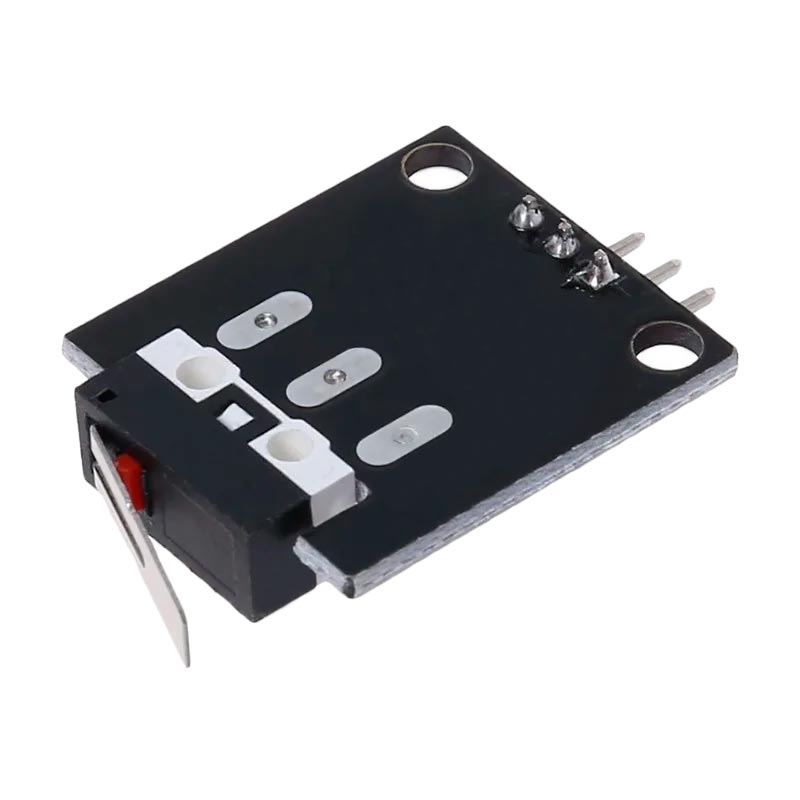

Конструктивно модуль представляет собой печатную плату из двухстороннего стеклотекстолита размерами 34 х 25 мм с кнопкой, коннектором, парой резисторов и светодиодом. Кнопка типа MS101 или MSW21 часто применяется в компьютерных мышках и отлично зарекомендовала себя с точки зрения надёжности. Нажатие на кнопку сопровождается свечением, установленного на плате светодиода, что значительно упрощает настройку положения датчика при использовании его в составе станков, 3D принтеров и другого подобного оборудования.



Для механического монтажа на плате предусмотрены два отверстия под винты М3. При необходимости, модуль можно подключить и двумя проводами, используя для этого контакты GND и OUT. В этом случае, понадобится установить подтягивающий резистор со стороны микроконтроллера. Модуль не имеет каких бы то ни было узлов подавления дребезга контактов. Для этого можно установить конденсатор между выводами OUT и GND или реализовать анти-дребезг программно.

Технические характеристики:

Напряжение питания, В	3 ... 12
Габаритные размеры, мм	34 × 25 × 5
Масса, г	2,4
