Модуль OE-TP сенсорный диммер - выключатель для управления светодиодным светильником 12В

Сенсорный модуль предназначен для управления светодиодным освещением при помощи касания. В его основе лежит высокочувствительный емкостный сенсор, способный реагировать на самые легкие прикосновения. Модуль может работать в широком диапазоне напряжения питания от 5 до 20 В постоянного тока, что делает его подходящим для множества приложений.



Основные режимы работы модуля:



• Плавное изменение яркости, короткое касание: яркость плавно увеличивается до заданного уровня при включении и плавно уменьшается при выключении.
• Резкое изменение яркости, короткое касание: мгновенная установка яркости до установленного значения при включении и моментальное выключение.
• Длительное касание: при удержании пальца на сенсорной панели происходит плавное изменение яркости, которая затем сохраняется на достигнутом уровне.



Функция памяти позволяет сохранять настройки яркости даже после отключения питания модуля. Выбор режима работы осуществляется путем установки перемычки между контактами S1 и S2, согласно таблице:

Режим работы	S1	S2
Моментальное включение/выключение (диммирование есть, памяти нет)	✖	✖
Плавное включение/выключение (диммирование есть, памяти нет)	✖	✔
Плавное включение/выключение* (диммирование есть, память есть)	✔	✖
Ступенчатое изменение яркости (низкая-средняя-высокая-выключено)	✔	✔

*Режим установленный по умолчанию

На модуле установлены два светодиодных индикатора режима работы:



• Красный индикатор: рабочий режим, яркость свечения соответствует выходному напряжению.
• Синий индикатор: дежурный режим, в рабочем режиме яркость свечения обратно пропорциональна выходному напряжению.

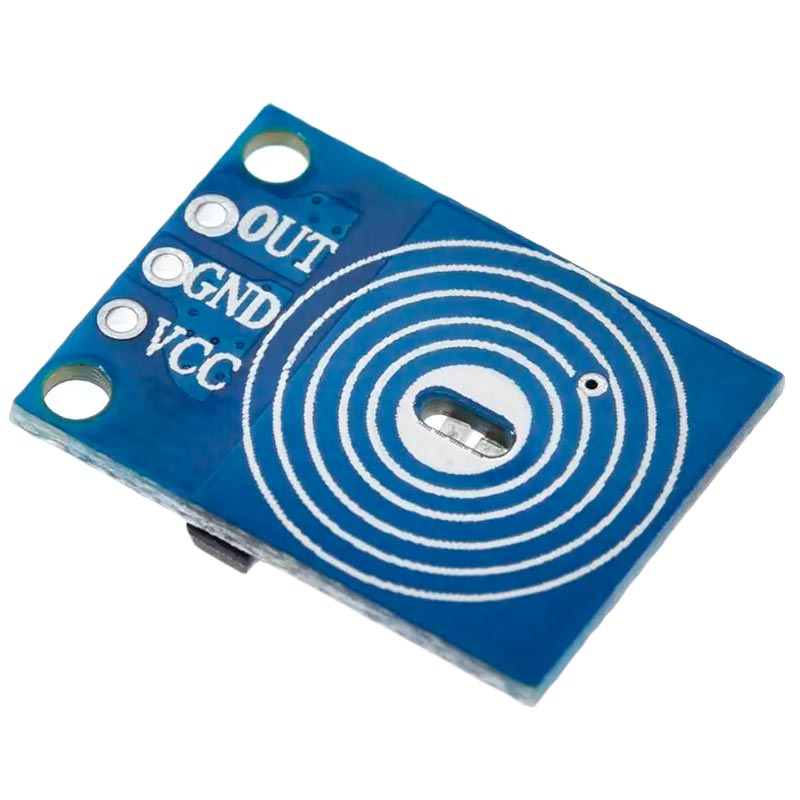

Конструктивно модуль собран на плате из стеклотекстолита размерами 20 х 15 мм. Для установки в корпусе, на плате имеется два монтажных отверстия под винты М3. Сенсорная площадка находится со стороны платы, противоположной элементам. По центру площадки имеется сквозной паз, в котором установлены два светодиода режима работы.

Технические характеристики:

Напряжение питания, В	5 ... 20
Ток потребления, мА	5
Максимальный ток нагрузки, А	3
Диапазон рабочих температур, °С	-40 ... +85
Габаритные размеры, мм	20 х 15 х 2
Масса, г	1,5
