IP2312 TYPE-C контроллер заряда 5V 3A

Код товара: 63208

В наличии 65 шт.

1+

89,40 ₽

10+

85,10 ₽

25+

81,00 ₽

Количество:

Описание

Модуль предназначен для заряда литий-ионных или литий-полимерных аккумуляторов током до 3A. Микросхема IP2312 применяется в автономных линейных зарядных устройствах литий-ионных аккумуляторов. Малое количество внешних компонентов делают IP2312 идеальным решением для портативных устройств.  Конечное напряжение заряда фиксировано на уровне 4,2 В, а ток заряда задаётся всего с помощью одного резистора.



В отличие от популярной линейной зарядки на микросхеме TP4056, IP2312 работает в импульсном режиме, благодаря чему имеет высокий КПД и низкий нагрев. При напряжении близком к 4,2В и токе меньше 300мА, микросхема переходит в режим заряда постоянным током. При достижении конечного напряжения, устройство прекращает заряд и через 4 минуты проверяет напряжение батареи. Если оно ниже 4,15В, продолжает зарядку. В противном случае процесс заряда прекращается.


Модуль не имеет защиты от переразряда аккумулятора.

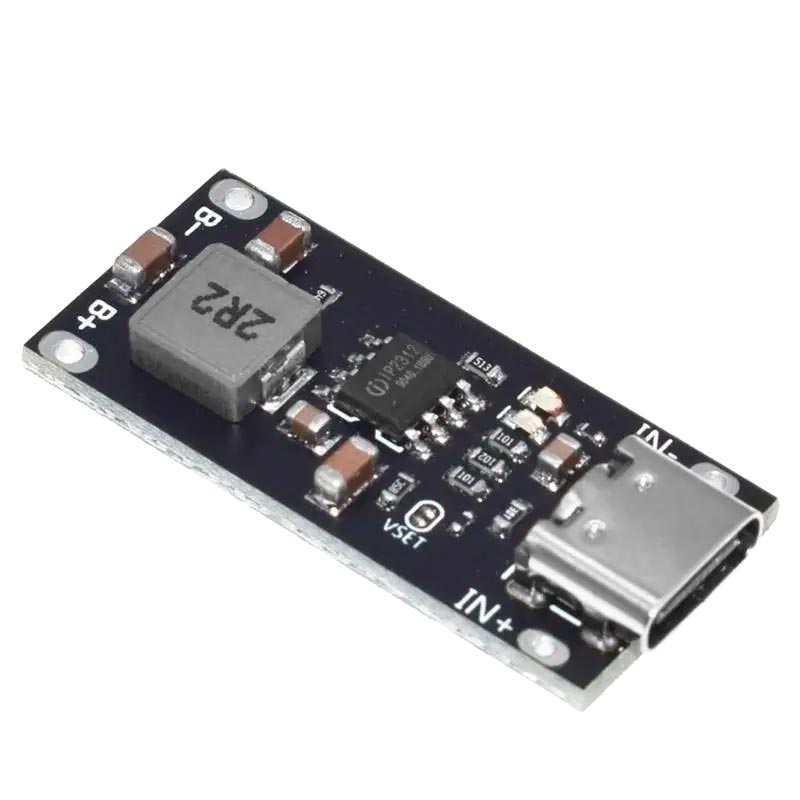

Входное напряжение может подаваться как с помощью подпаянных проводов на клеммы "IN+" и "IN-", так и с помощью USB разъема TYPE-C.


Аккумулятор подключается к клеммам "B+" и "В-".


На плате имеется два светодиода, индицирующие процесс заряда. Красный светодиод сигнализирует о зарядке, синий сообщает, что зарядка окончена.

Технические характеристики:
Зарядный ток, А 3
Время заряда макс., часов 20 ... 28
Входное напряжение, В 4,5 - 5,5
Напряжение полного заряда, В 4,15 ... 4,23
Диапазон рабочих температур, °С -40 ... +150
Габаритные размеры, мм 32 × 15 × 3
Масса, г 3



Зарядный ток при необходимости можно изменить, заменив резистор, подключенный к шестому выводу микросхемы. Рассчитать номинал резистора можно по формуле Iзар = 135000/R или воспользовавшись таблицей :


Резистор, кОм Ток заряда, А
135 1
91 1,5
45 3
NC 2,1

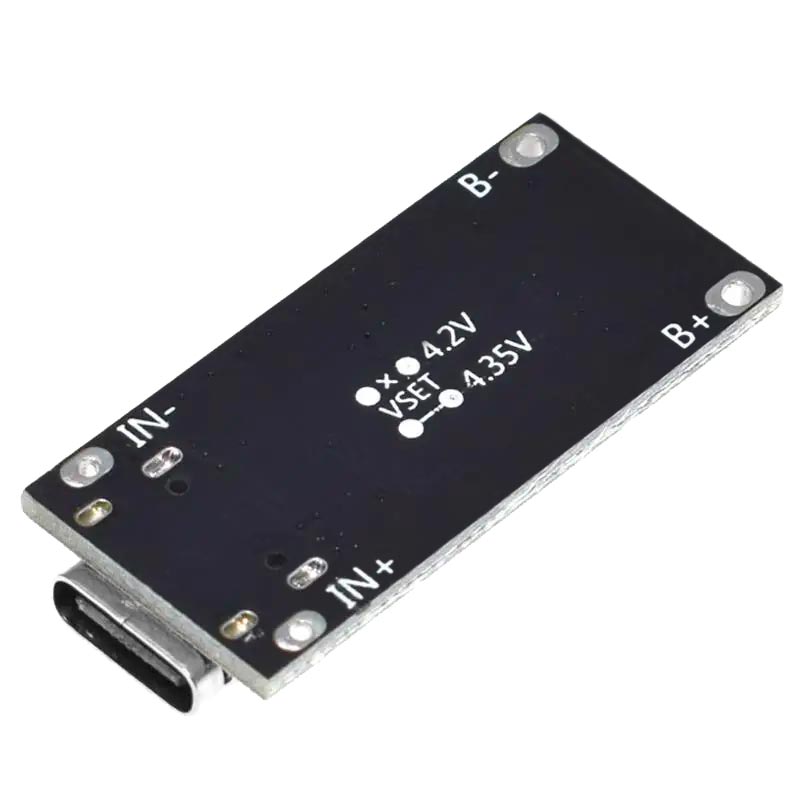

Кроме того, модуль может быть адаптирован для зарядки LiHV или Li-ion High Voltage аккумуляторов с конечным напряжением заряда 4,35В. Для этого потребуется, при помощи паяльника, замкнуть перемычку VSET на плате. А заменив соответствующий резистор, также можно получить значения напряжения 4,3 и 4,4 вольта. Для этого рекомендуем обратится к документации на микросхему IP2312.






pdf_32.png Документация IP2312
