Повышающий преобразователь SZ-BT07CCCV-D1 1500Вт 30А с регулировкой тока и напряжения

Модуль повышающего преобразователя SZ-BT07CCCV-D1 с регулировкой тока и напряжения, благодаря своей функциональности имеет широкую сферу применения, например:



• формирование напряжения для автомобильных аудио-усилителей;
• зарядка аккумуляторов от источника питания напряжением меньше чем у аккумулятора;
• преобразователь напряжения для питания ноутбука от автомобильной сети 12В;
• питание светодиодов;
• в солнечной энергетике;
• другие задачи, где нужно повысить напряжение и ограничить ток нагрузки.

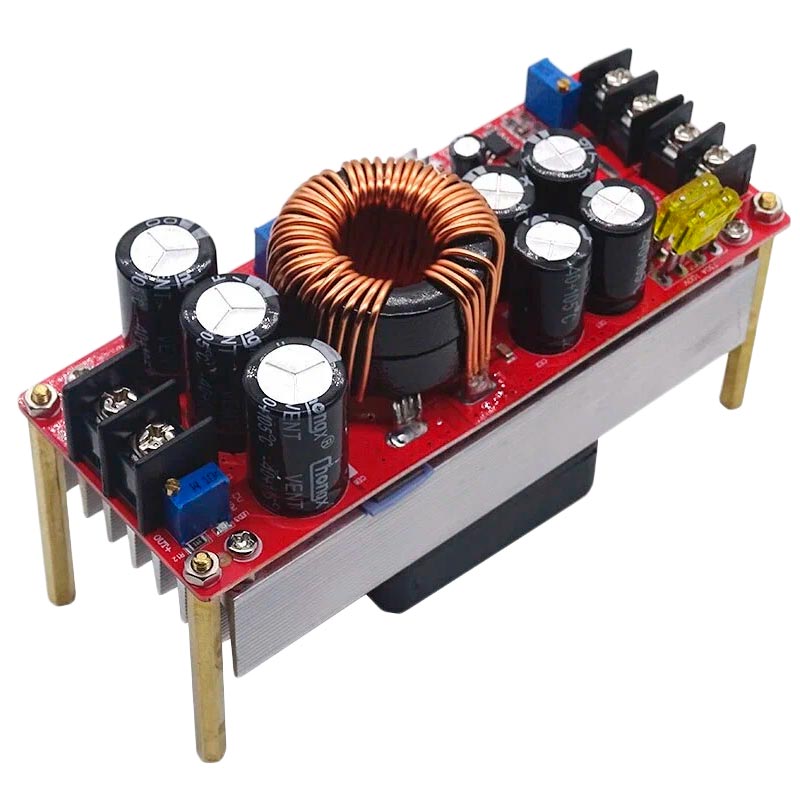

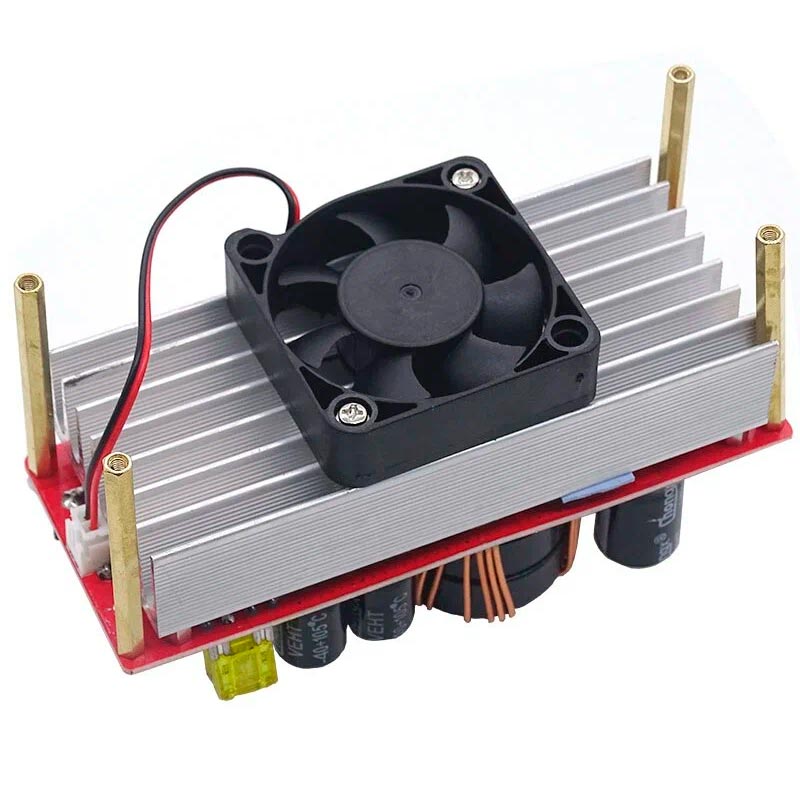

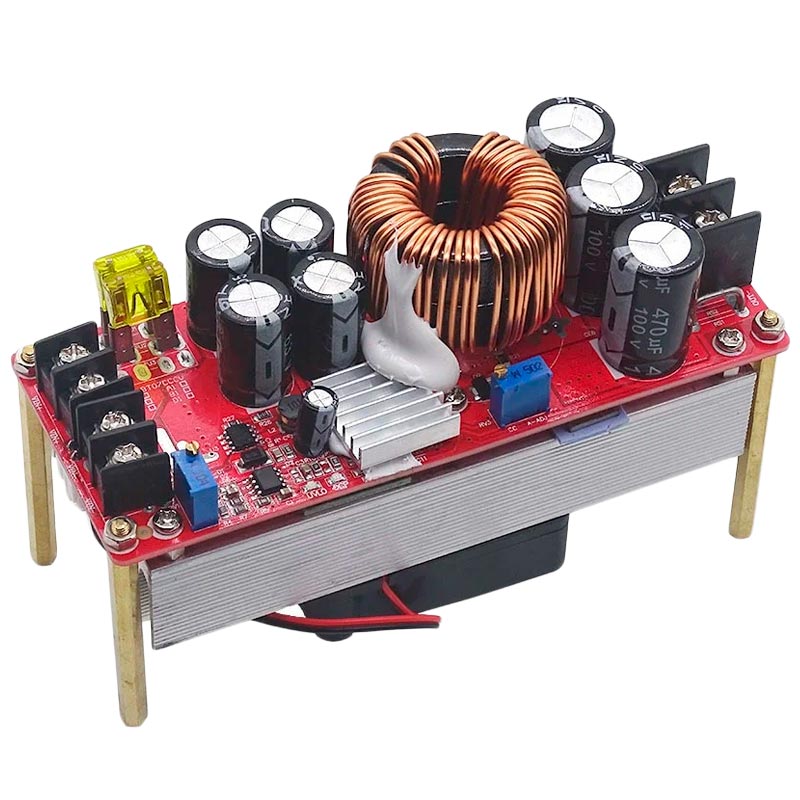

Конструктивно модуль выполнен на плате из стеклотекстолита размерами 130 х 52 мм. По углам платы имеется 4 крепёжных отверстия под винты М3. На нижней стороне платы установлен ребристый алюминиевый радиатор, на котором в свою очередь прикреплен вентилятор для принудительного обдува. Вентилятор автоматически включается при достижении силовыми элементами температуры 60°С.



Преобразователь оснащён тремя потенциометрами для настройки:



UVP — предназначен для установки порога минимального входного напряжения. Эта функция позволяет ограничить разряд аккумулятора ниже определённого напряжения, в том случае, когда на вход подключён аккумулятор. При снижении входного напряжения ниже установленного на плате включается светодиод UVP и работа преобразователя прекращается. Обратите внимание, что в случае остановки преобразования на выход будет передано входное напряжение, таким образом выход не отключается, а только прекращает работу узел повышения напряжения.



СС — установка максимального выходного тока. При превышении заданного тока потребления, схема начинает уменьшать выходное напряжение, поддерживая ток на заданном уровне.



CV — установка требуемого выходного напряжения.



Подключение модуля производится при помощи винтовых клеммников. Входные клеммы отмаркированы как IN+ и IN-, а выходные, соответственно как OUT+ и OUT-. В цепи входной положительной клеммы установлены три автомобильных предохранителя, включенных параллельно.

Технические характеристики:

Напряжение питания, В	10 ... 60
Выходное напряжение, В	12 ... 90
Выходной ток, А	0,8 ... 20
Входной ток, не более, А	30*
Максимальная выходная мощность, Вт	1500
Диапазон рабочих температур, °С	-40 ... +85
Габаритные размеры, мм	130 × 52 × 84
Масса, г	490

*Входной ток указан для диапазона входного напряжения от 10 до 30 вольт. При напряжении на входе выше 30 вольт, максимальное значение тока не должно превышать 25 А.
