Повышающий преобразователь SZ-BT07CCCV-A 1200Вт 20А с регулировкой тока и напряжения

Модуль повышающего преобразователя SZ-BT07CCCV-A с регулировкой тока и напряжения, благодаря своей функциональности имеет широкую сферу применения, например:



• формирование напряжения для автомобильных аудио-усилителей;
• зарядка аккумуляторов от источника питания напряжением меньше чем у аккумулятора;
• преобразователь напряжения для питания ноутбука от автомобильной сети 12В;
• питание светодиодов;
• в солнечной энергетике;
• другие задачи, где нужно повысить напряжение и ограничить ток нагрузки.

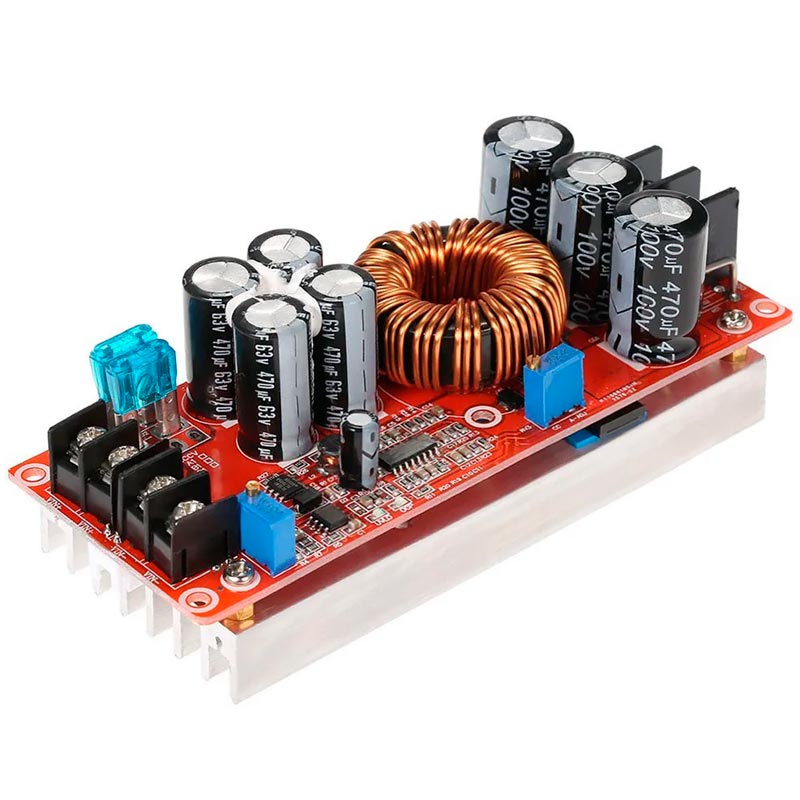

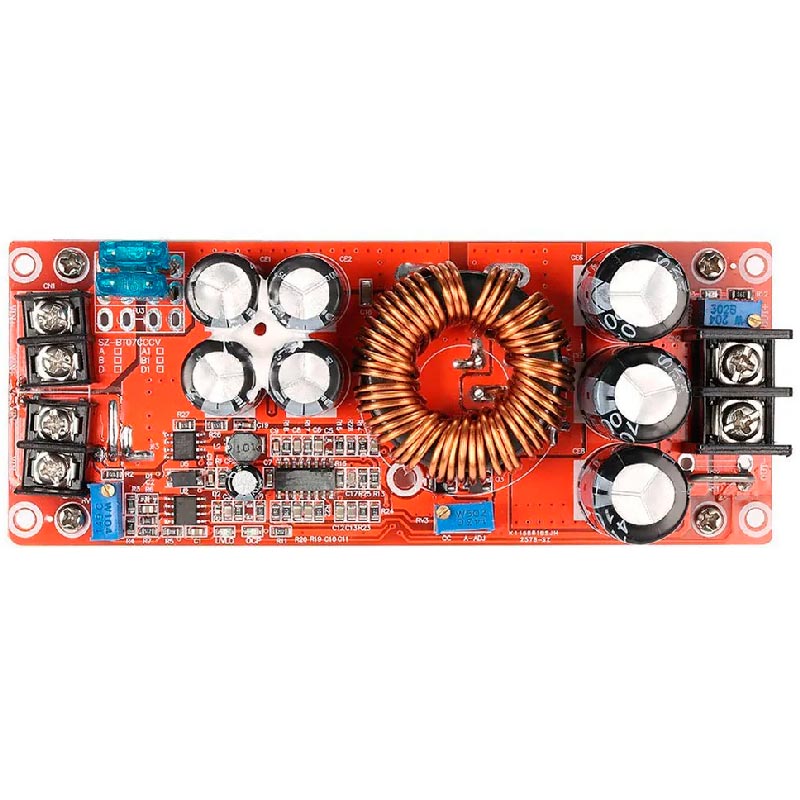

Конструктивно модуль выполнен на плате из стеклотекстолита размерами 130 х 52 мм. По углам платы имеется 4 крепёжных отверстия под винты М3. На нижней стороне платы установлен ребристый алюминиевый радиатор.



Преобразователь оснащён тремя потенциометрами для настройки:



UVP — предназначен для установки порога минимального входного напряжения. Эта функция позволяет ограничить разряд аккумулятора ниже определённого напряжения, в том случае, когда на вход подключён аккумулятор. При снижении входного напряжения ниже установленного на плате включается светодиод UVP и работа преобразователя прекращается. Обратите внимание, что в случае остановки преобразования на выход будет передано входное напряжение, таким образом выход не отключается, а только прекращает работу узел повышения напряжения.



СС — установка максимального выходного тока. При превышении заданного тока потребления, схема начинает уменьшать выходное напряжение, поддерживая ток на заданном уровне.



CV — установка требуемого выходного напряжения.

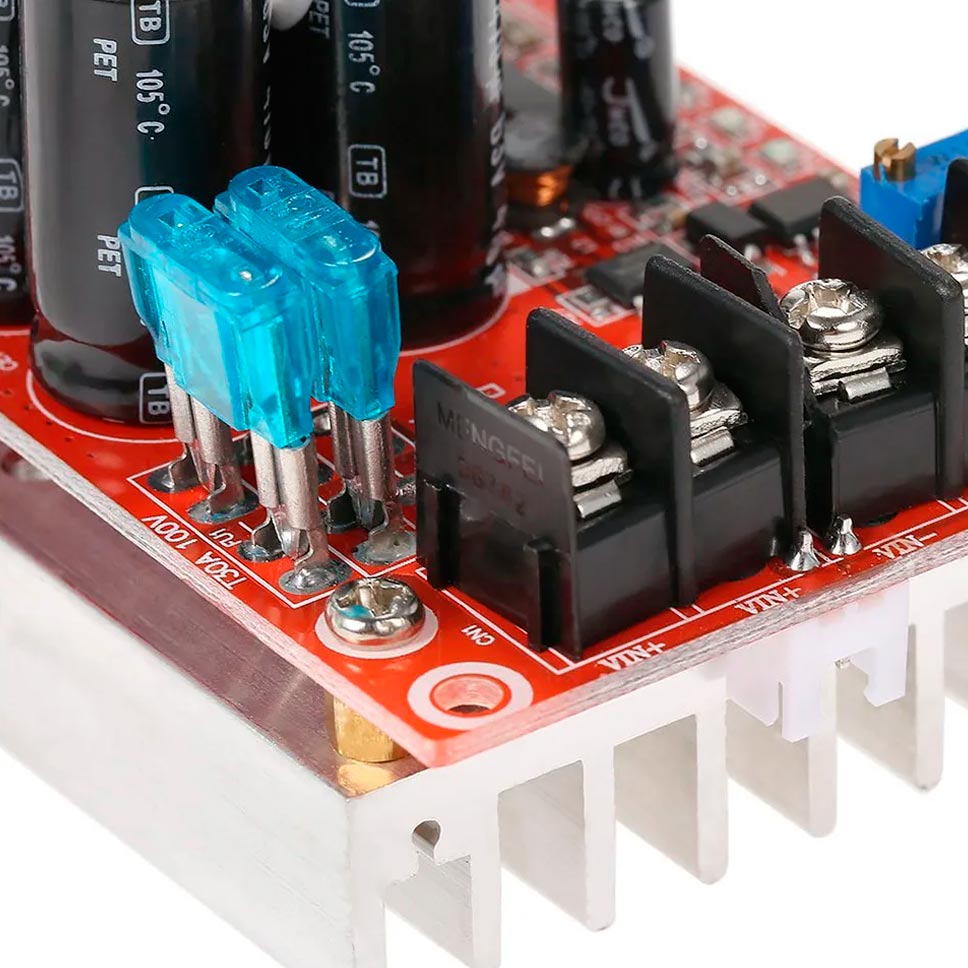

Подключение модуля производится при помощи винтовых клеммников. Входные клеммы отмаркированы как IN+ и IN-, а выходные, соответственно как OUT+ и OUT-. В цепи входной положительной клеммы установлены два автомобильных предохранителя, включенных параллельно.

Технические характеристики:

Напряжение питания, В	10 ... 60
Выходное напряжение, В	12 ... 80
Выходной ток, А	0,5 ... 18
Входной ток, не более, А	20
Максимальная выходная мощность, Вт	1200
Диапазон рабочих температур, °С	-40 ... +85
Габаритные размеры, мм	130 х 52 х 53
Масса, г	300
