Модуль HCW-M632 (M603) контроллер управления зарядным устройством аккумулятора 12-24 V

Модуль M603 представляет собой программируемый контроллер управления зарядом аккумулятора, который включает реле при понижении напряжения до заданного нижнего уровня и отключает при достижении верхнего порога.



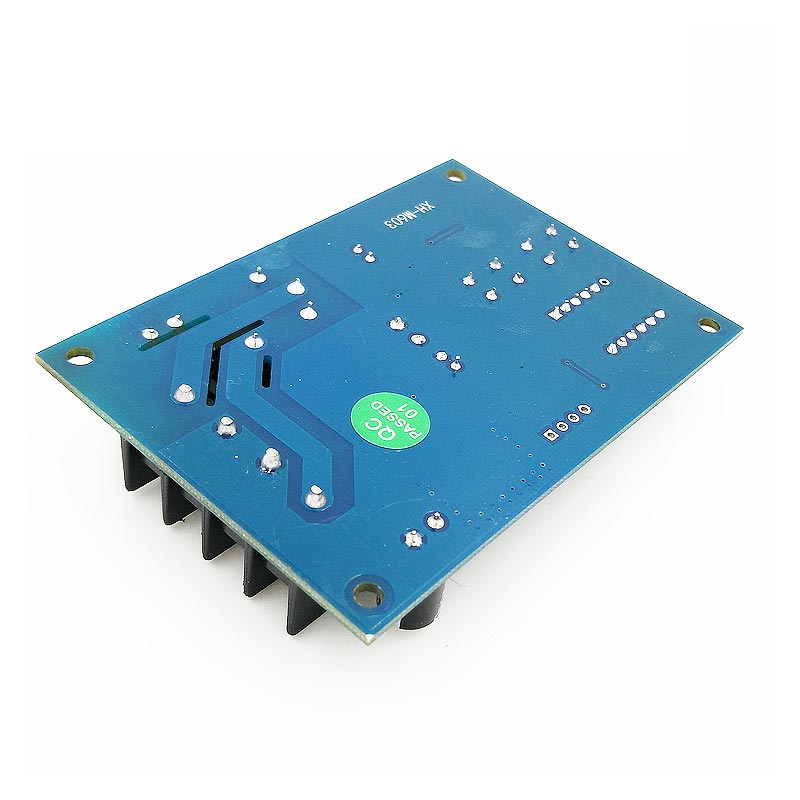

На плате устройства расположен семисегментный индикатор, который отображает текущее значение напряжения аккумулятора. Точность индикации напряжения составляет 0,1 В. Также под индикатором расположены 2 кнопки с помощью которых можно выставлять пороговые значения контроллера заряда:



UP (слева):    увеличивает значение
DOWN (справа):    уменьшает значение


Подключение устройства:

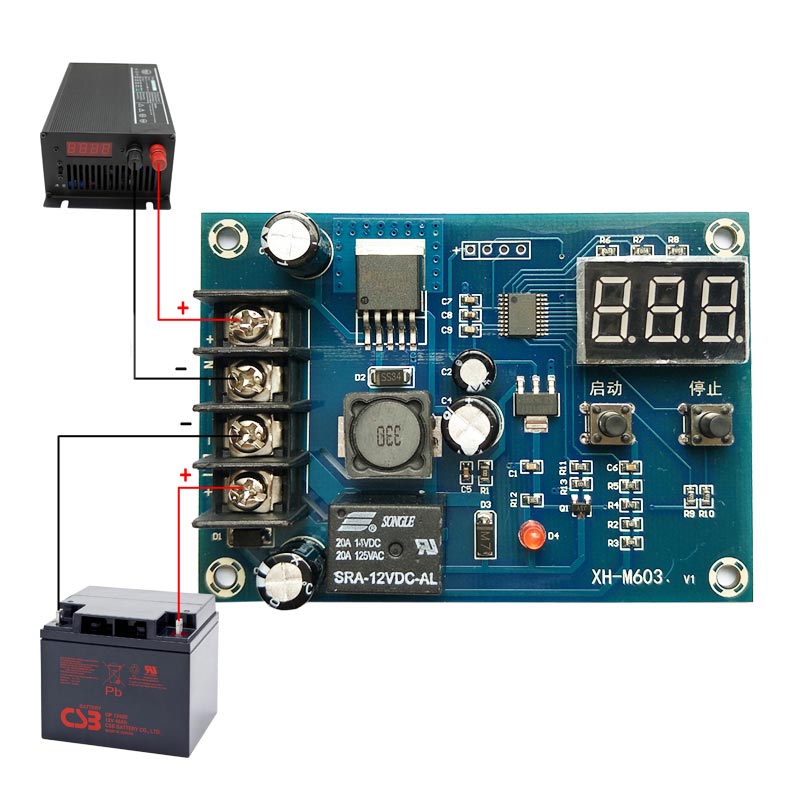

Подключаются источник питания и аккумулятор к устройству с помощью клеммника.

Назначение выводов клеммника:

IN + :	Положительная клемма зарядного устройства
IN - :	Отрицательная клемма зарядного устройства
BAT+ :	Положительная клемма аккумулятора
BAT - :	Отрицательная клемма аккумулятора

Настройка параметров контроллера:

Устройство имеет 2 порога - включения и выключения. Устанавливаются пороговые значения напряжения следующим образом:



Для того, чтобы установить напряжение включения необходимо разово нажать на кнопку UP, а затем удерживать ее на протяжении нескольких секунд пока дисплей не начнет мигать. После изменения интерфейса дисплея можно изменять пороговое значение включения, нажимая кнопки UP и DOWN. Для того чтобы выйти из режима настройки, достаточно не взаимодействовать с устройством пару секунд (до тех пор, пока индикатор перестанет мигать).


Напряжение выключения устанавливается с помощью кнопки DOWN. Для установки значения напряжения необходимо нажать кнопку DOWN и удерживать до момента, когда индикатор начнет мигать. Затем можно изменять порог срабатывания с помощью 2 управляющих кнопок UP и DOWN.

Для выхода из режима настройки достаточно не взаимодействовать с устройством пару секунд (до тех пор, пока индикатор перестанет мигать).

Сброс:

Если устройство работает неправильно необходимо сбросить его настройки:

Для этого необходимо подать питание на устройство, одновременно нажать кнопки UP и DOWN и удерживать их пока на индикаторе не появится надпись «888», которая сигнализирует об успешном сбросе настроек.



Питание устройства:

Питается устройство от подключенного аккумулятора. Диапазон входного напряжения контроллера заряда составляет от 12 до 30 В. Сигнализирует о подаче питания красный светодиод.



Обратите внимание, что модуль является не зарядным устройством, а контроллером, который подключает и отключает зарядное устройство к аккумулятору.

Технические характеристики:

Напряжение питания, В	12 ... 30
Погрешность измерения напряжения, В	0,1
Дискретность регулировки напряжения, В	0,1
Максимальное значение напряжения отключения, В	120
Минимальное значение напряжения включения, В	0
Габаритные размеры, мм	82 × 58 × 18
Масса, г	35
