Модуль KY-001 предназначен для измерения температуры окружающей среды и передачи результатов измерений в цифровом виде. Он построен на базе микросхемы DS18B20 и применяется в системах автоматизации, метеостанциях, термометрах, устройствах контроля микроклимата и проектах на основе Arduino, ESP8266, ESP32 и Raspberry Pi.
Измерение температуры выполняется встроенным чувствительным элементом микросхемы DS18B20. Результат преобразования передаётся по однопроводному интерфейсу 1-Wire, который позволяет подключать несколько датчиков к одной линии данных. Каждый датчик имеет индивидуальный 64-разрядный идентификационный код, благодаря чему микроконтроллер может различать отдельные устройства на общей шине.
Микросхема поддерживает настройку разрешения преобразования от 9 до 12 бит. При максимальном разрешении шаг измерения составляет 0,0625 °C. Погрешность измерения не превышает ±0,5 °C в диапазоне от −10 до +85 °C. Рабочий диапазон датчика составляет от −55 до +125 °C.

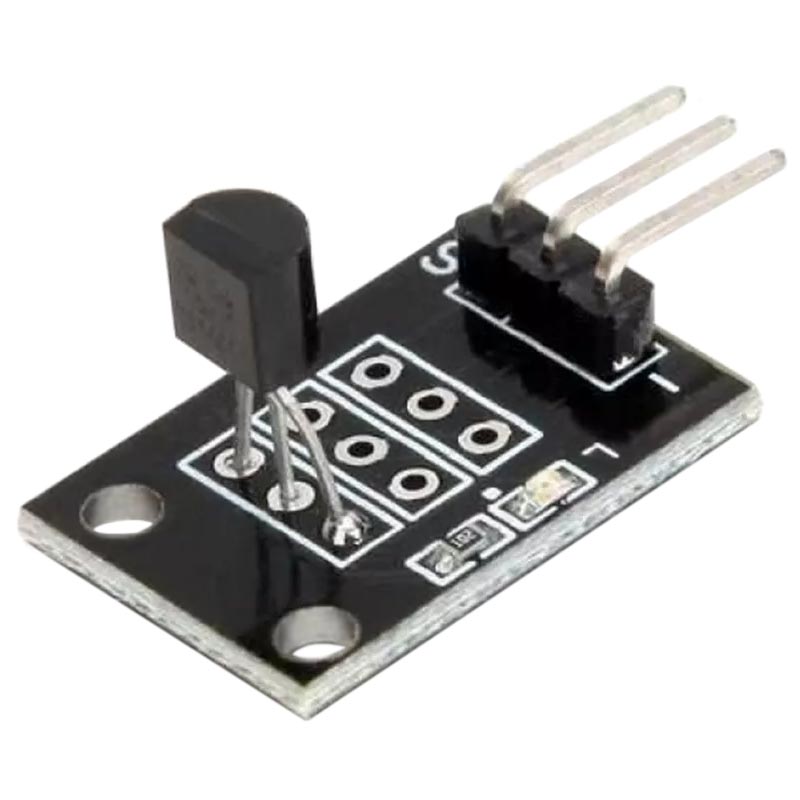

На плате модуля предусмотрены три контактных вывода для подключения питания, общего провода и линии данных. Также на ней имеется светодиод индикации питания. Для надёжного обмена данными необходимо установить подтягивающий резистор между линией S и положительным напряжением питания, обычно номиналом 4,7 кОм.
Микросхема DS18B20 поддерживает как внешнее, так и паразитное питание. При внешнем питании напряжение подаётся на выводы VDD и GND. В режиме паразитного питания вывод VDD соединяется с GND, а энергия поступает через линию данных. Во время преобразования температуры может потребоваться усиленная подтяжка линии данных к питанию. Паразитное питание не требует отдельного источника на VDD, но предъявляет более строгие требования к линии данных, что следует особо учитывать при выборе этого способа питания. Для большинства проектов рекомендуется использовать обычное внешнее питание.
Модуль удобен для макетирования и разработки электронных устройств благодаря цифровому интерфейсу, отсутствию необходимости в отдельном аналого-цифровом преобразователе и возможности объединения нескольких датчиков на одной шине. Для Arduino доступны программные библиотеки OneWire и DallasTemperature, упрощающие написание программ и настройку параметров измерения.
| Напряжение питания, В | 3 ... 5,5 |
| Напряжение питания, В | < 1,5 |
| Диапазон рабочих температур, °С | -55 ... +125 |
| Габаритные размеры, мм | 19 × 15 × 10 |
| Масса, г | 1,3 |
 |
