Микрокнопка PSB-850L (305) 6 pin 8.5х8.5мм, с фиксацией
Код товара: 11022
Ожидается поступление: 28.10.2026
1+
8,60 ₽
10+
7,80 ₽
50+
5,97 ₽
Количество:
Сообщить о наличии
Цены актуальны на: 05.09.2026
Код товара: 11022
Ожидается поступление: 28.10.2026
1+
8,60 ₽
10+
7,80 ₽
50+
5,97 ₽
Количество:
Цены актуальны на: 05.09.2026

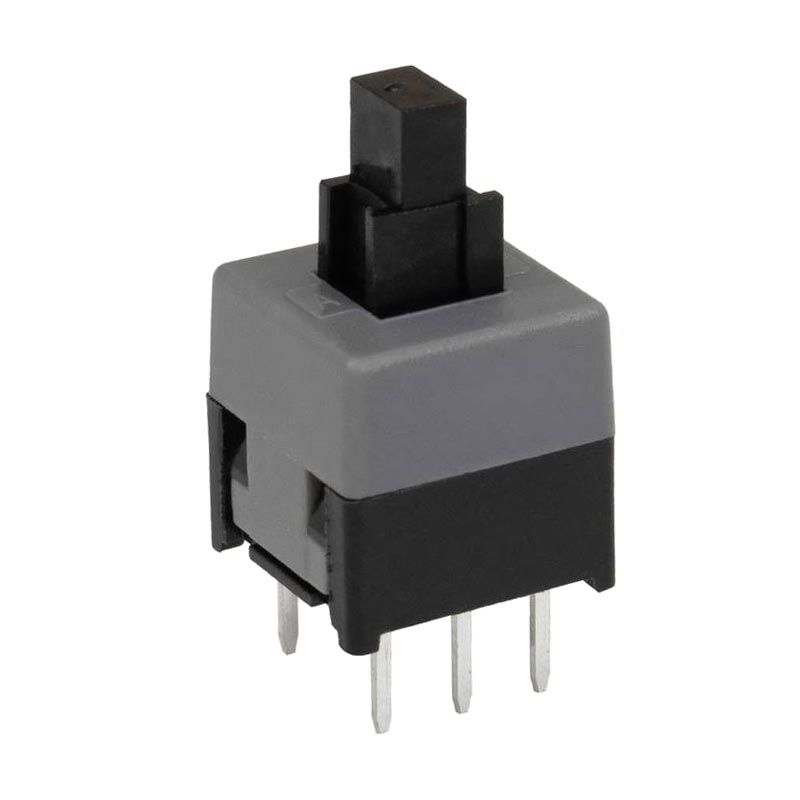

Малогабаритный кнопочный переключатель PSB-850L (305) с механической фиксацией положения и двумя переключающими контактными группами предназначен для коммутации электрических цепей и сигналов в аппаратуре, устанавливается непосредственно на печатную плату методом монтажа в отверстия.

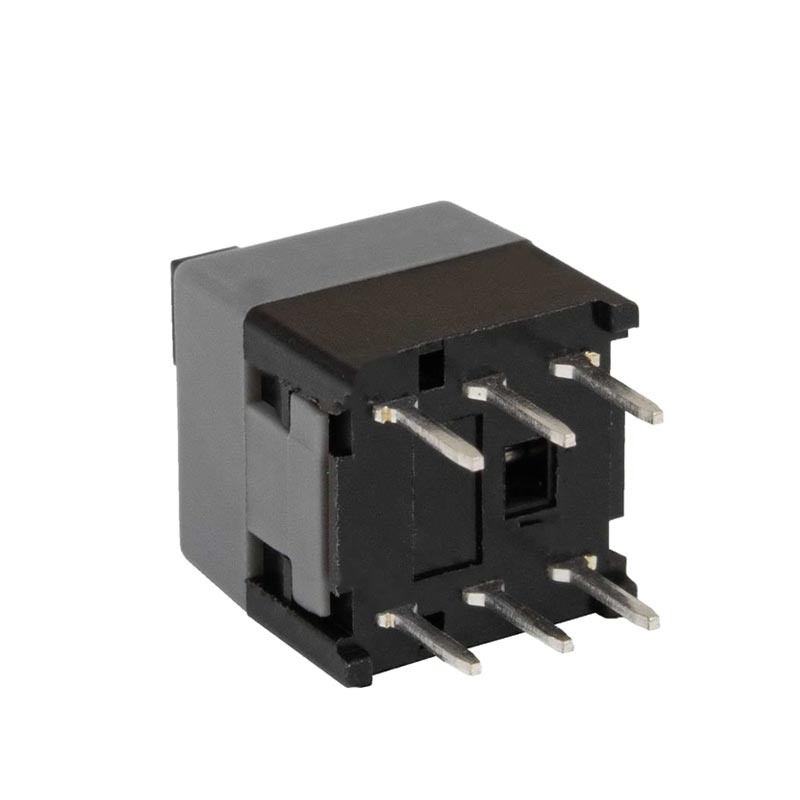

Переключатель имеет шесть выводов и контактную систему типа DPDT, обеспечивающую одновременное переключение двух независимых электрических цепей. Фиксация обеспечивает сохранение установленного положения после прекращения воздействия на толкатель. Изменение состояния контактов производится последующим нажатием.

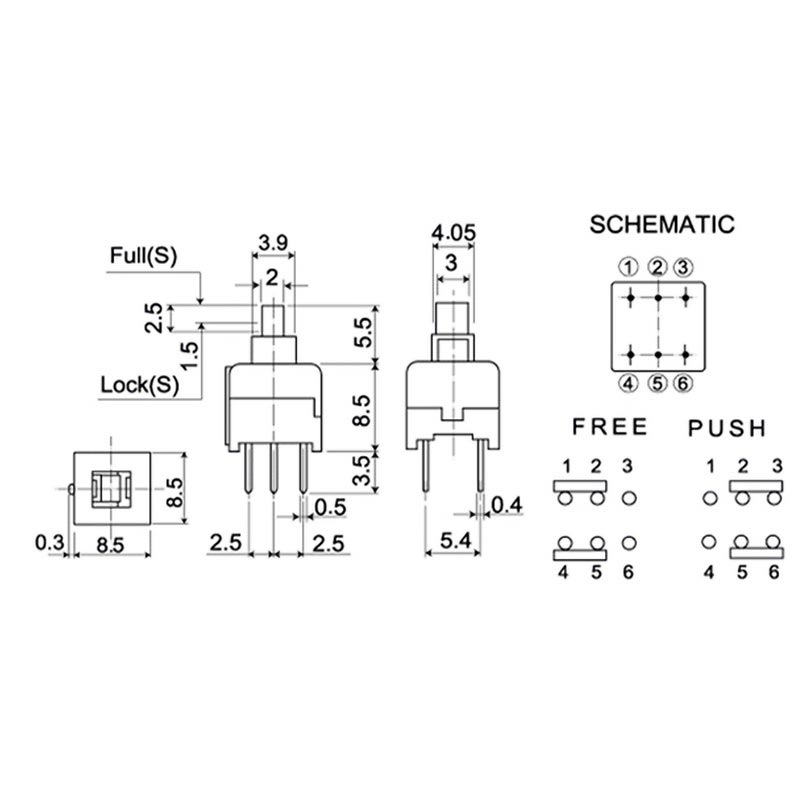

Номинальное рабочее напряжение составляет 30 В постоянного тока, допустимый ток нагрузки каждой контактной группы - до 0,1 А. Переключатель рассчитан на работу в режиме ON-ON. Механическая конструкция обеспечивает компактное исполнение при габаритных размерах корпуса 8,5×8,5 мм; общая высота изделия составляет 17,5 мм, высота толкателя - 5,5 мм.
Кнопка предназначена для применения в малогабаритной электронной аппаратуре, устройствах управления, коммутации режимов работы и других устройствах, где требуется ручное переключение двух электрических цепей при ограниченном монтажном пространстве.

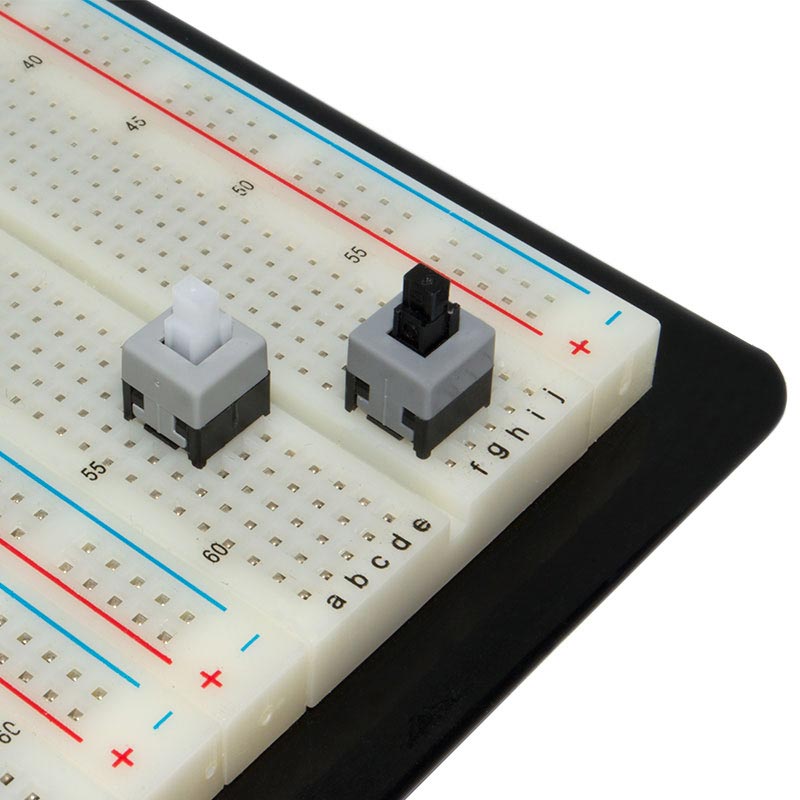

Особо следует отметить момент, что эта кнопка имеет шаг между выводами 2,5 мм, чем выгодно отличается от большинства аналогичных изделий. Благодаря этому она хорошо подходит для установки как на популярные беспаечные макетные платы, обеспечивая правильное размещение выводов и удобство монтажа без дополнительных переходников, так и на макетные платы с пятачками для пайки. Это делает её удачным выбором как для экспериментальных, так и для учебных проектов, может использоваться при макетировании электронных устройств, разработке и настройке прототипов, а также в готовых конструкциях, где требуется компактный орган управления.
| Номинальное напряжение, В | 30 |
| Номинальный ток, А | 0,1 |
| Сопротивление изоляции, МОм | ≥100 |
| Сопротивление контактов, мОм | ≤50 |
| Наработка на отказ, циклов | ≥10000 |
| Диапазон рабочих температур, °С | −25 ... +70 |
| Габаритные размеры, мм | 8,5 × 8,5 × 17,5 |
| Масса, г | 1,5 |
