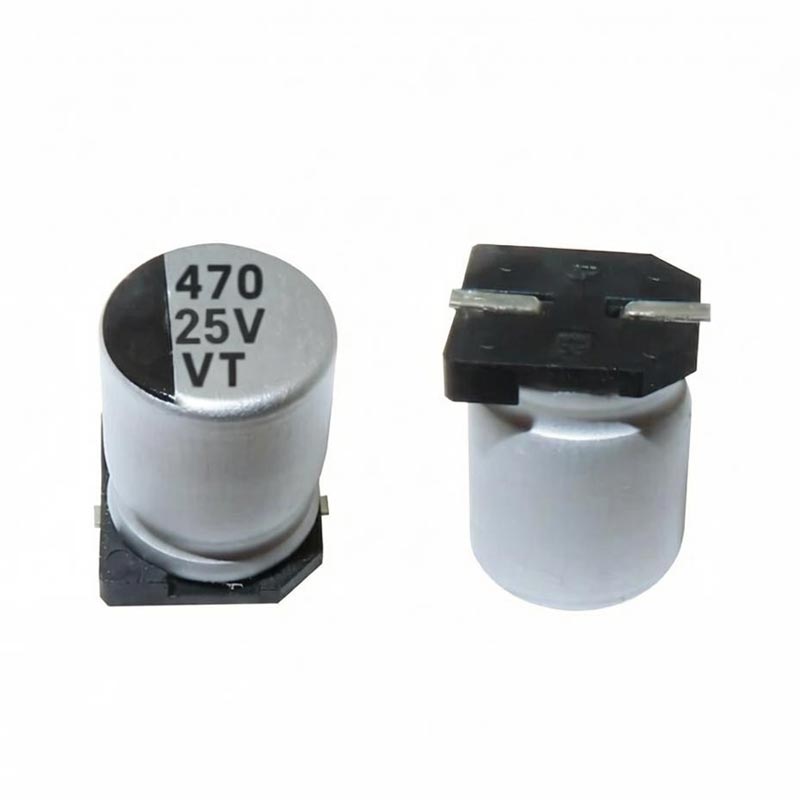

Конденсатор электролитический 470мкФ 25В 105°C 8x10.5мм алюминиевый SMD VT
Код товара: 42552
Ожидается поступление: 28.10.2026
1+
7,30 ₽
10+
6,10 ₽
50+
5,58 ₽
Количество:
Сообщить о наличии
Цены актуальны на: 04.09.2026
Код товара: 42552
Ожидается поступление: 28.10.2026
1+
7,30 ₽
10+
6,10 ₽
50+
5,58 ₽
Количество:
Цены актуальны на: 04.09.2026
Конденсатор электролитический алюминиевый полярный серии VT предназначен для работы в цепях постоянного и пульсирующего тока, а также в импульсных режимах. Конденсатор выполнен в миниатюрном алюминиевом корпусе для поверхностного монтажа и рассчитан на эксплуатацию в расширенном температурном диапазоне от −40 до +105 °C.
Серия VT относится к миниатюрным электролитическим конденсаторам широкого температурного диапазона. Согласно данным изготовителя, серия выпускается на номинальные напряжения от 4 до 100 В и номинальную ёмкость от 0,1 до 6800 мкФ. Для типоразмера Ø8×10,5 мм предусмотрены характеристики долговечности при температуре +105 °C.
Номинальная ёмкость конденсатора составляет 470 мкФ, номинальное рабочее напряжение 25 В. Допустимое отклонение ёмкости составляет ±20 %, нормируемое при частоте 120 Гц и температуре 20 °C. Таким образом, фактическая ёмкость исправного изделия может находиться в пределах 376...564 мкФ.
Габаритные размеры конденсатора составляют Ø8×10,5 мм. Исполнение для поверхностного монтажа позволяет использовать изделие в современной электронной аппаратуре с автоматизированной установкой компонентов. Конструкция серии предусматривает возможность пайки оплавлением; после такой пайки и восстановления до комнатной температуры параметры конденсатора должны соответствовать установленным нормам.
Электрические параметры
Для конденсатора 470 мкФ, 25 В в корпусе Ø8×10,5 мм изготовителем установлено максимальное значение тока пульсаций 210 мА действующего значения при частоте 120 Гц и температуре +105 °C.
Максимальный тангенс угла диэлектрических потерь для конденсаторов диаметром 4...10 мм при номинальном напряжении 25 В составляет 0,16 при частоте 120 Гц и температуре 20 °C.
Для конденсаторов диаметром 4...10 мм и номинальным напряжением 25 В отношение импеданса при −25 °C к значению при +20 °C не превышает 2, а при −40 °C - 4.
Ток пульсаций
Конденсатор допускает работу с переменной составляющей тока, накладывающейся на постоянное напряжение. Для исполнения Ø8×10,5 мм, 470 мкФ, 25 В максимальный ток пульсаций составляет 210 мА RMS при 120 Гц и +105 °C.
Допустимый ток пульсаций зависит от частоты. Для конденсаторов диаметром 4...10 мм и ёмкостью 100...3300 мкФ коэффициент частотной коррекции составляет 0,85 при 50 Гц, 1,00 при 120 Гц, 1,08 при 300 Гц, 1,20 при 1 кГц и 1,30 при частотах 10 кГц и выше.
При эксплуатации следует учитывать, что допустимый ток пульсаций зависит также от температуры окружающей среды. Работа с током, превышающим установленное изготовителем значение, приводит к дополнительному нагреву конденсатора и сокращению срока его службы.
Надёжность и стойкость
При испытании на долговечность конденсаторы серии VT выдерживают 2000 часов при температуре +105 °C и номинальном рабочем напряжении. После испытания изменение ёмкости для конденсаторов с номинальным напряжением 10 В и выше не должно превышать ±20 % от первоначального значения, тангенс угла диэлектрических потерь не должен превышать 200 % первоначально установленного значения, а ток утечки должен оставаться в пределах установленной нормы.
Серия также рассчитана на хранение без нагрузки при температуре +105 °C в течение 1000 часов. После хранения параметры конденсатора должны соответствовать требованиям, установленным для испытания на долговечность.
После пайки оплавлением и охлаждения до комнатной температуры изменение ёмкости не должно превышать ±10%, а значения тангенса угла диэлектрических потерь и тока утечки должны соответствовать установленным нормам.
Конденсаторы серии VT соответствуют требованиям директивы RoHS.
Особенности применения
Конденсатор является полярным. При монтаже необходимо строго соблюдать полярность включения и не допускать превышения номинального рабочего напряжения. Не допускается эксплуатация конденсатора при температуре выше +105 °C.
Благодаря относительно высокой ёмкости при компактных размерах конденсатор может применяться в цепях фильтрации и сглаживания пульсаций источников питания, цепях развязки по питанию, импульсных преобразователях напряжения и другой радиоэлектронной аппаратуре.
Основные достоинства: ёмкость 470 мкФ при компактном корпусе Ø8×10,5 мм, рабочее напряжение 25 В, рабочая температура до +105 °C, возможность работы с пульсирующим током и пригодность для автоматизированного поверхностного монтажа.
Приведённые значения тока пульсаций и других электрических параметров соответствуют данным изготовителя и зависят от условий эксплуатации.
| Номинальная ёмкость, мкФ | 470 |
| Номинальное напряжение, В | 25 |
| Допустимое отклонение ёмкости, % |
20 |
| Диапазон рабочих температур, °С | -40 ... +105 |
| Минимальная наработка, часов | >1000 |
| Габаритные размеры, мм |
Ø 8×10,5 |
| Масса, г | 0,5 |
 |
Документация конденсаторы электролитические алюминиевые серии VT для поверхностного монтажа |
