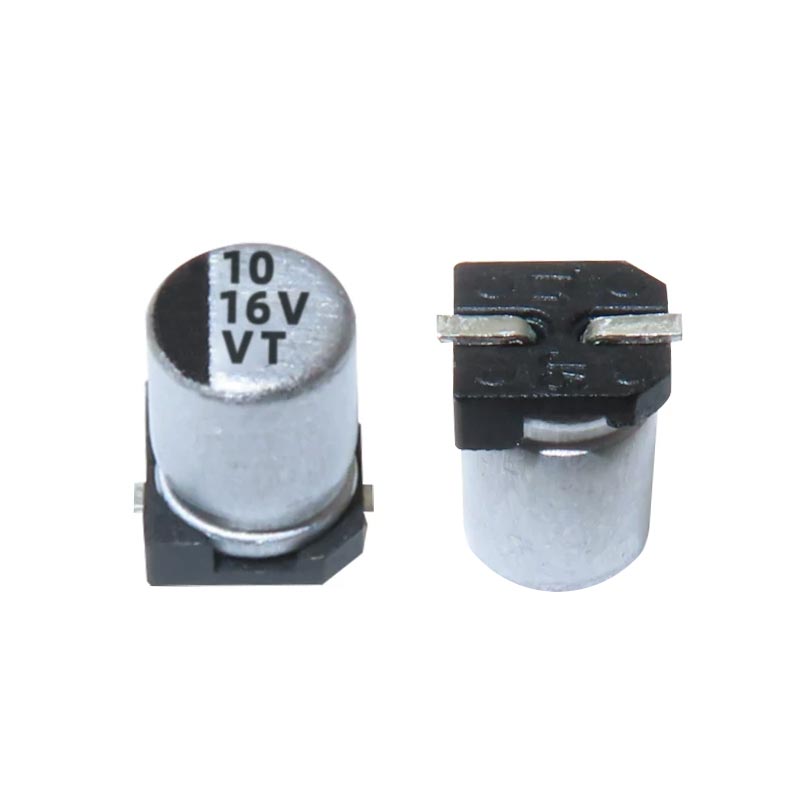

Конденсатор электролитический 10мкФ 16В 105°C 4x5.4мм алюминиевый SMD VT
Код товара: 42551
Ожидается поступление: 28.10.2026
1+
3,10 ₽
10+
2,60 ₽
50+
2,39 ₽
Количество:
Сообщить о наличии
Цены актуальны на: 05.09.2026
Код товара: 42551
Ожидается поступление: 28.10.2026
1+
3,10 ₽
10+
2,60 ₽
50+
2,39 ₽
Количество:
Цены актуальны на: 05.09.2026
Конденсатор электролитический алюминиевый полярный серии VT предназначен для работы в цепях постоянного и пульсирующего тока, а также в импульсных режимах. Конденсатор выполнен в миниатюрном алюминиевом корпусе для поверхностного монтажа и рассчитан на эксплуатацию в расширенном температурном диапазоне от −40 до +105 °C.
Серия VT относится к низкогабаритным электролитическим конденсаторам широкого температурного диапазона. Согласно данным изготовителя, серия рассчитана на номинальные напряжения от 4 до 100 В и ёмкости от 0,1 до 6800 мкФ. Для конденсаторов данной серии нормируется срок службы под нагрузкой до 2000 часов при температуре +105 °C, однако для типоразмера Ø4×5,4 мм изготовителем установлен срок испытания на долговечность 1000 часов при номинальном напряжении и температуре +105 °C.
Номинальная ёмкость конденсатора составляет 10 мкФ, номинальное рабочее напряжение 16 В. Допустимое отклонение ёмкости составляет ±20 %, нормируемое при частоте 120 Гц и температуре окружающей среды 20 °C. Таким образом, фактическая ёмкость исправного изделия может находиться в пределах примерно 8...12 мкФ.
Малые размеры корпуса позволяют применять конденсатор в аппаратуре с высокой плотностью монтажа. Типоразмер Ø4×5,4 мм является одним из наиболее компактных вариантов исполнения серии VT. Предусмотренное конструкцией исполнение для поверхностного монтажа удобно для автоматизированной сборки электронной аппаратуры методом пайки оплавлением.
Электрические параметры
Для типоразмера Ø4×5,4 мм и номинала 10 мкФ, 16 В максимально допустимый ток пульсаций 18 мА действующего значения при частоте 120 Гц и температуре +105 °C.
Максимальный тангенс угла диэлектрических потерь для конденсаторов диаметром 4...10 мм при напряжении 16 В составляет 0,20 при 120 Гц и 20 °C.
Для оценки работы при пониженной температуре изготовителем нормируется отношение импеданса. Для исполнения Ø4...10 мм при 16 В оно составляет не более 2 при −25 °C и не более 4 при −40 °C относительно значения при +20 °C.
Ток пульсаций
Конденсатор допускает работу с переменной составляющей тока, накладывающейся на постоянное напряжение. Максимальный допустимый ток пульсаций зависит от частоты и температуры.
В документации значение для данного типоразмера приведено при 120 Гц и +105 °C. При повышении частоты допустимый ток пульсаций может быть увеличен в соответствии с коэффициентами частотной коррекции. Для конденсаторов диаметром 4...10 мм и ёмкостью 0,1...68 мкФ коэффициент составляет 1,00 при 120 Гц, 1,17 при 300 Гц, 1,36 при 1 кГц и 1,50 при частотах 10 кГц и выше.
При эксплуатации следует учитывать, что допустимый ток пульсаций зависит не только от частоты, но и от температуры окружающей среды. Работа с током, превышающим установленное изготовителем значение, приводит к дополнительному нагреву электролитического конденсатора и сокращению срока его службы.
Надёжность и стойкость
При испытании на долговечность конденсаторы типоразмера Ø4×5,4 мм выдерживают 1000 часов при температуре +105 °C и номинальном рабочем напряжении. После испытания изменение ёмкости для конденсаторов с номинальным напряжением 10 В и выше не должно превышать ±20 % от первоначального значения, тангенс угла диэлектрических потерь не должен превышать 200 % первоначально установленного значения, а ток утечки должен оставаться в пределах установленной нормы.
Серия также рассчитана на хранение без нагрузки при температуре +105 °C в течение 1000 часов с последующим соответствием нормам испытания на долговечность. После пайки оплавлением и охлаждения до комнатной температуры изменение ёмкости не должно превышать ±10 %, а значения тангенса угла потерь и тока утечки должны соответствовать установленным нормам.
Конденсаторы серии VT соответствуют требованиям директивы RoHS.
Особенности применения
Конденсатор является полярным. При монтаже необходимо строго соблюдать полярность включения и не допускать превышения номинального рабочего напряжения. Изготовитель отдельно указывает, что к конденсатору не должны прикладываться напряжение и температура, превышающие номинальные значения.
Благодаря малым размерам, широкому диапазону рабочих температур и возможности поверхностного монтажа конденсатор может применяться в источниках питания, преобразователях напряжения, цепях фильтрации и сглаживания пульсаций, цепях развязки и блокировки питания электронных устройств, а также в другой радиоэлектронной аппаратуре.
Основные достоинства: миниатюрное исполнение Ø4×5,4 мм, рабочая температура до +105 °C, полярное алюминиевое электролитическое исполнение, возможность работы с пульсирующим током и пригодность для автоматизированного монтажа методом пайки оплавлением.
Важно: Приведённые значения тока пульсаций и других электрических параметров соответствуют данным изготовителя и зависят от условий эксплуатации. При проектировании аппаратуры необходимо учитывать температуру, частоту пульсаций, постоянное напряжение и тепловой режим конкретного узла.
| Номинальная ёмкость, мкФ | 10 |
| Номинальное напряжение, В | 16 |
| Допустимое отклонение ёмкости, % |
20 |
| Диапазон рабочих температур, °С | -40 ... +105 |
| Минимальная наработка, часов | >1000 |
| Габаритные размеры, мм |
Ø 4×5,4 |
| Масса, г | 0,3 |
 |
Документация конденсаторы электролитические алюминиевые серии VT для поверхностного монтажа |
