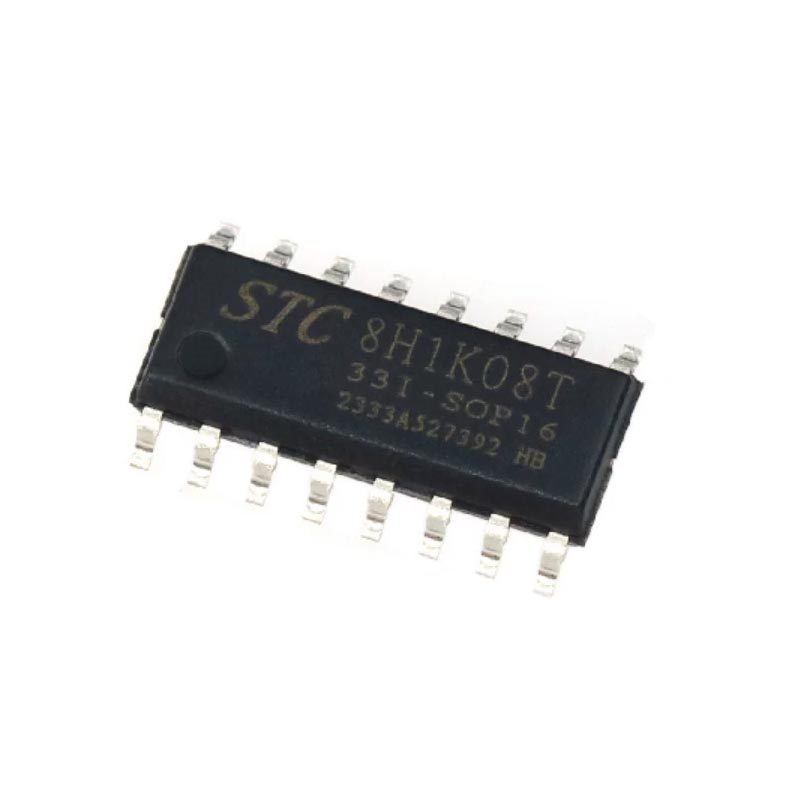

Микроконтроллер STC8H1K08T-33I-SOP16
Код товара: 31809
Нет в наличии
Код товара: 31809
Нет в наличии
STC8H1K08T представляет собой бюджетный 8-битный микроконтроллер на ядре 8051, программируемый по UART или USB. Сверхбыстрое ядро 8051 с одним тактом на машинный цикл примерно в 12 раз быстрее, чем у традиционного 8051.
Внутренний высокоточный тактовый генератор может работать в диапазоне от 4 МГц до 36 МГц имеет погрешность не более ±0,3% и настраивается автоматически во время прошивки. Микроконтроллер содержит 128 байт оперативной памяти с прямым доступом (DATA), 128 байт с косвенным доступом (IDATA) и 1024 байта внутренней расширенной оперативной памяти (XDATA).
Кроме того, этот контроллер имеет 11-канальный 12-битный АЦП и 3 16-разрядных ШИМ с возможностью использования комплементарных выводов с аппаратной настройкой dead time.
Но самой отличительной особенностью этого кристалла является поддержка сенсорных кнопок. У STC8H1K08T сенсорные кнопки реализованы не программной обработкой АЦП, а отдельным аппаратным Touch Key блоком. Это одна из главных особенностей именно версии с суффиксом T. Контроллер поддерживает до 12 сенсорных каналов, причём каждый канал включается независимо. Touch Key может работать и в режиме низкого энергопотребления и «будить» CPU по касанию.
Контроллер STC8H1K08T работает в диапазоне напряжений 1,9–5,5 В, что делает его пригодным как для батарейных устройств, так и для стандартных 3,3 В или 5 В систем. Модель с индексом -33I рассчитана на повышенную стойкость к помехам и стабильную работу в промышленном диапазоне температур.
Поддерживается многократная перезапись, а прошивка загружается через простой интерфейс UART — без необходимости в специальном программаторе.
Основные характеристики:
Для прошивки микроконтроллера используется программа STC-ISP, позволяющая запрограммировать кристалл с использованием интерфейса UART или USB.
 |
Документация STC8H1K08T на английском |
|
Документация STC8H1K08T на китайском |
 |
Программа для прошивки STC-ISP v6.95C |
