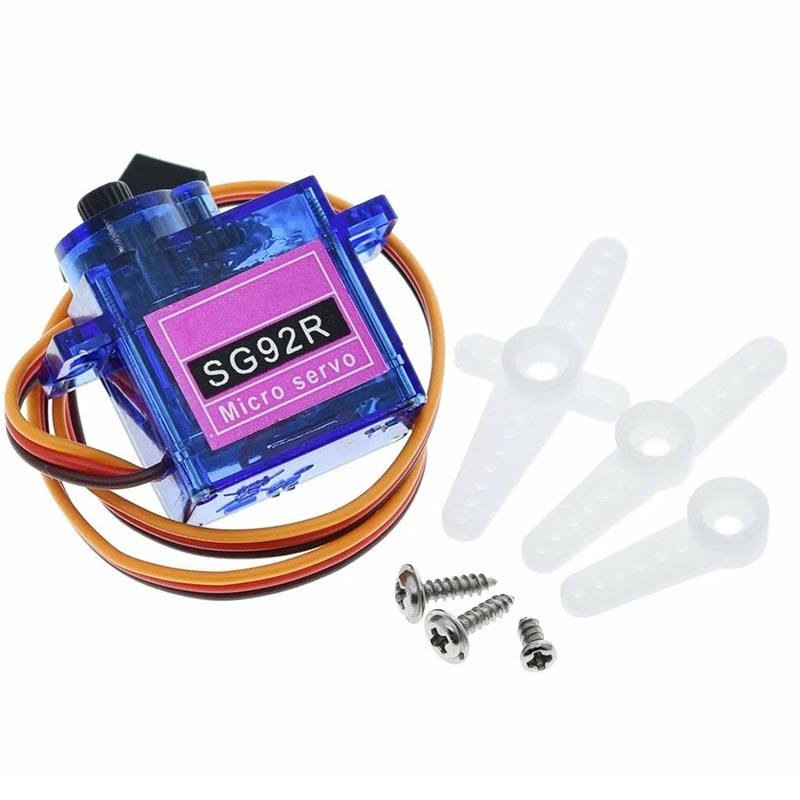

Сервопривод SG92R 9 г, 2.5 кг/см / 4.8В
Код товара: 86025
В наличии 100 шт.
1+
210,10 ₽
10+
191,00 ₽
50+
173,63 ₽
Количество:
Цены актуальны на: 20.09.2026
Код товара: 86025
В наличии 100 шт.
1+
210,10 ₽
10+
191,00 ₽
50+
173,63 ₽
Количество:
Цены актуальны на: 20.09.2026
Аналоговый сервопривод SG92R широко используется в автомоделях для управления поворотом передних колес, в авиамоделизме для поворота руля и закрылков модели. В эпоху расцвета технического творчества в Советском Союзе за устройством этого класса закрепилось название рулевая машинка. Сервопривод SG92R применяется для поворота деталей различных механизмов. Благодаря редуктору на выходном валу развивается усилие достаточное для применения в подвижных роботах. Низкая скорость поворота вала позволяет более точно получить требуемый угол поворота.
По размерам он полностью совместим с популярным SG90, однако является его усовершенствованной версией и отличается более высокой нагрузочной способностью и увеличенным сроком службы.
Внутри корпуса находится небольшой модуль управления, который под действием входного сигнала подает питание соответствующей полярности на электродвигатель. Входной сигнал управления содержит данные о требуемом положении вала. Для определения текущего положения вала редуктор соединен с движком переменного резистора. Электроника SG92R вычисляет разницу между текущим положением редуктора и требуемым. Модуль управления ориентируясь на сопротивление переменного резистора подает питание требуемой полярности на двигатель для поворота редуктора приводящего в соответствие положение передаваемое сигналом управления и текущее.
Информация о требуемом положении вала содержится в скважности импульсов управляющего сигнала. Частота управляющего сигнала должна быть постоянна и составлять 50 Гц. Скважность – отношение длительности импульса к периоду. Чаще при анализе параметров управляющего сигнала рассматривают длительность импульса. Для формирования такого сигнала удобно использовать микроконтроллер имеющий функцию широтно-импульсной модуляции выходного сигнала.
Сервопривод работает от напряжения 4,8–6 В, развивает крутящий момент до 2,5 кг·см при 4,8 В и обеспечивает поворот выходного вала примерно на 180°. Управление осуществляется стандартным ШИМ-сигналом с частотой около 50 Гц, благодаря чему SG92R совместим практически со всеми контроллерами сервоприводов и библиотеками для Arduino.
Одной из главных особенностей SG92R являются усиленные шестерни. В нём используются углеволоконные (карбоновые) или частично металлические шестерни, которые значительно долговечнее обычных пластиковых, применяемых в SG90. Благодаря этому сервопривод лучше переносит длительную работу под нагрузкой, реже выходит из строя и обладает более высокой точностью позиционирования.
При этом оба сервопривода имеют практически одинаковые размеры, массу, расположение крепёжных отверстий и распиновку, поэтому SG92R можно использовать как прямую замену SG90 без каких-либо переделок конструкции.
При работе над проектами на базе контроллера Arduino при программировании МК используют специальную программную библиотеку функций Servo.
| Коричневый | - минус питания |
| Красный | - плюс питания |
| Оранжевый | - управление |
| Материал редуктора | Углеволокно (карбон) |
| Тип сервопривода | Аналоговый |
| Напряжение питания, В | 4,8 - 6,0 |
| Угол поворота, градусов | 180° ± 8° |
| Скорость поворота, сек/60° @ 5В | 0,10 ± 0,01 |
| Усилие на валу, кг/см @ 5В | 2,5 ± 0,01 |
| Ток потребления в режиме покоя, мА | 10 ± 5 |
| Ток потребления в рабочем режиме (без нагрузки), мА @5В | 350 ± 10 |
| Ток потребления в рабочем режиме (макс. нагрузка), мА @5В | 650 ± 30 |
| Ошибка позиционирования по центру, градусов | ≤ 1° |
| Ошибка позиционирования на краях, градусов | ≤ 6° |
| Диапазон рабочих температур, °С | -10 ... +50 |
| Габаритные размеры, мм | 32,5 × 31,5 × 12,3 |
| Масса, г | 9 ± 2 |
