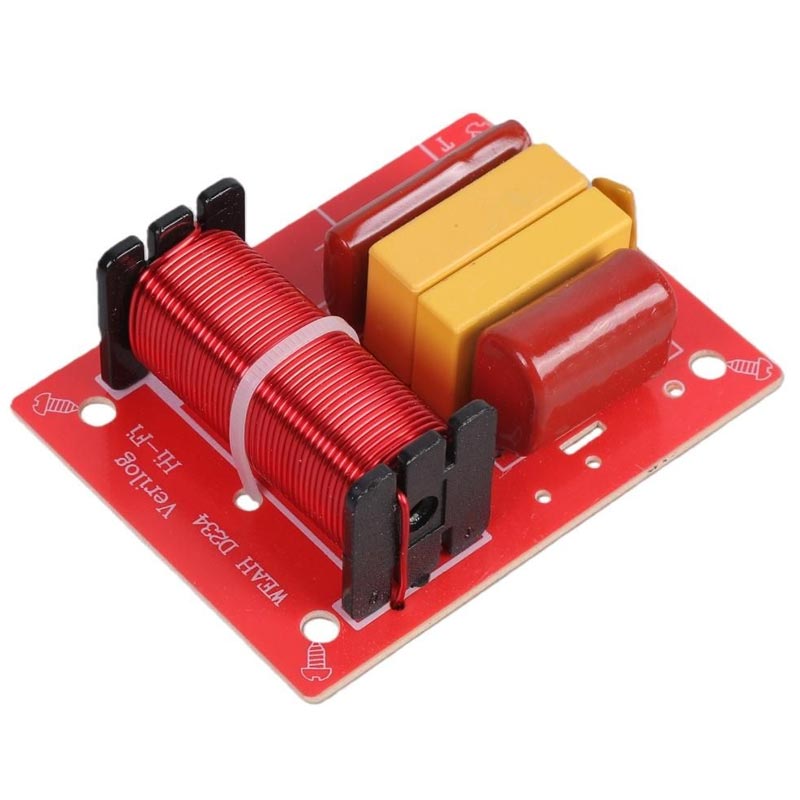

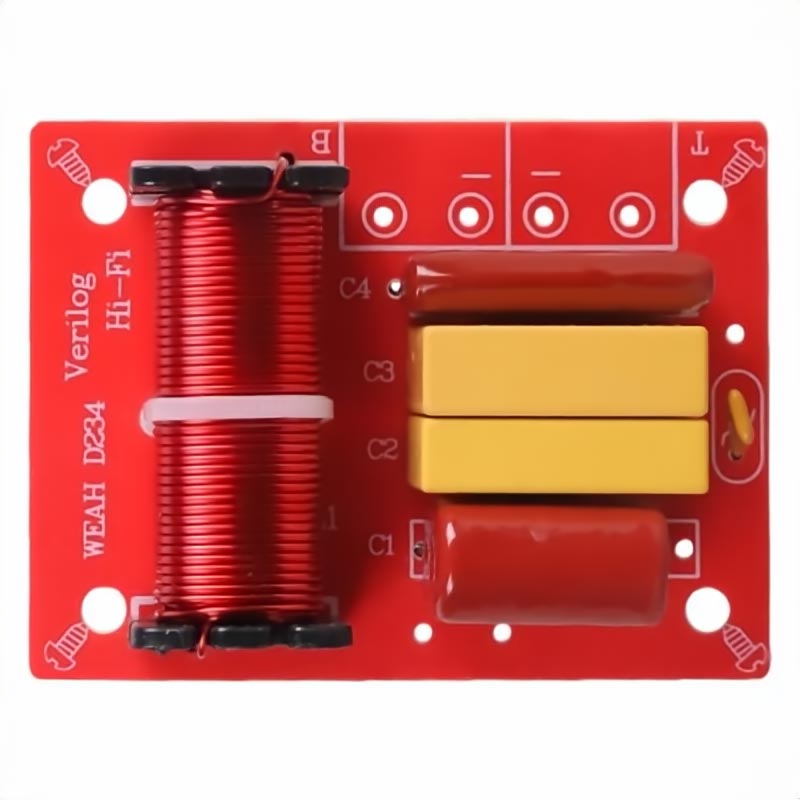

Модуль WEAH-D234 Verilog Hi-Fi двухполосный фильтр для акустической системы
Код товара: 63121
Ожидается поступление: 25.08.2026
1+
248,70 ₽
10+
226,10 ₽
25+
205,52 ₽
Количество:
Код товара: 63121
Ожидается поступление: 25.08.2026
1+
248,70 ₽
10+
226,10 ₽
25+
205,52 ₽
Количество:
Пассивный двухполосный фильтр представляет собой модуль, состоящий из реактивных и резистивных элементов (катушек индуктивности L и конденсаторов C), предназначенный для разделения входного звукового сигнала на два частотных диапазона: низкочастотный (НЧ), и высокочастотный (ВЧ). Фильтр устанавливается между выходом усилителя мощности и громкоговорителями внутри корпуса акустической системы (АС) и используется в составе многополосных АС с целью повышения качества звуковоспроизведения.

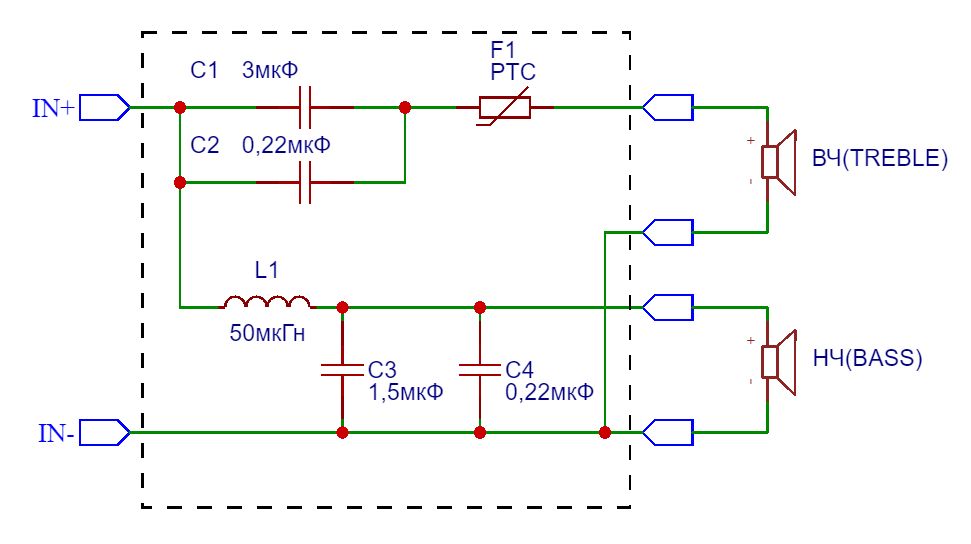

Фильтр выполнен по классической двухполосной схеме с использованием фильтров второго порядка, обеспечивающих крутизну спада амплитудно-частотной характеристики 6-12 дБ/октаву. Такое построение позволяет эффективно разделять сигнал на частотные поддиапазоны, минимизируя взаимное влияние динамиков и снижая уровень интермодуляционных искажений.
Каждый из трёх каналов фильтра имеет собственные LC-цепи, рассчитанные на соответствующий диапазон частот и сопротивление подключаемого громкоговорителя в диапазоне от 4 до 8 Ом. Элементы фильтра подобраны с учётом допустимой мощности, передаваемой с усилителя, что обеспечивает надёжную работу при входной мощности до 80 Вт.
Применение пассивного двухполосного фильтра позволяет:
Таким образом, пассивный двухполосный фильтр является важным функциональным элементом современной высококачественной акустики, обеспечивающим высокую точность и чистоту воспроизведения звука в широком диапазоне частот.
| Сопротивление динамика, Ом | Частота среза фильтра, кГц |
| 4 | 12,36 |
| 8 | 6,18 |
| Сопротивление динамика, Ом | Частота среза фильтра, кГц |
| 4 | 10 ... 13 |
| 8 | ~12 |
| Мощность, Вт | <= 80 |
| Количество полос |
2 |
| Сопротивление нагрузки, Ом | 4 ... 8 |
| Габаритные размеры, мм | 71 × 54 × 25 |
| Масса, г | 82 |
