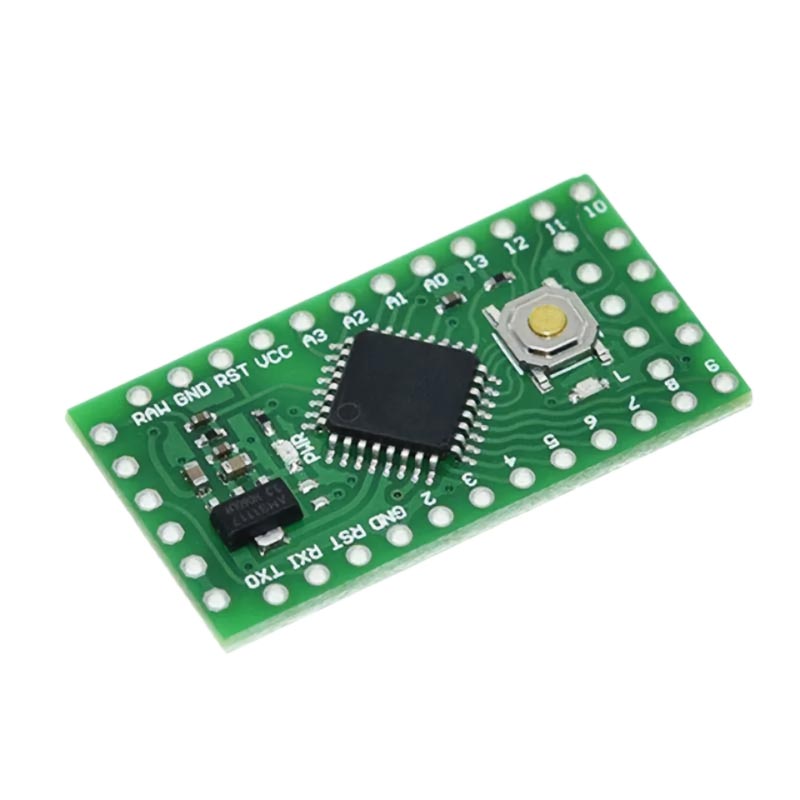

LGT8F328P LQFP32 PRO MINI 3.3V
Код товара: 86521
Ожидается поступление: 25.08.2026
1+
205,20 ₽
10+
195,40 ₽
50+
186,13 ₽
Количество:
Код товара: 86521
Ожидается поступление: 25.08.2026
1+
205,20 ₽
10+
195,40 ₽
50+
186,13 ₽
Количество:
Плата построена на микроконтроллере LGT8F328P, который является клоном микросхемы ATmega328P. Модуль выпускается в формфакторе ARDUINO PRO MINI, но благодаря новому микроконтроллеру имеет ряд дополнительных возможностей и вполне демократичную цену.
Микроконтроллер LGT8F328P содержит 32 КБ Flash-памяти, 2 КБ SRAM и 1 КБ EEPROM, а также оснащён более производительным АЦП, встроенным ЦАП, двумя аналоговыми компараторами, аппаратным операционным усилителем и внутренним высокоточным генератором. Благодаря этому плата подходит для проектов, требующих работы с аналоговыми сигналами без применения дополнительной периферии.
Преимущество версии 3,3 В заключается в том, что она позволяет напрямую подключать большинство современных модулей, рассчитанных на напряжение 3,3 В (например, NRF24L01+, ESP8266, ESP32, датчики Bosch и другие), без использования преобразователей логических уровней, одновременно обеспечивая более низкое энергопотребление по сравнению с версией 5 В.
Обзор контроллера LGT8F328P
RAW - вход питания через встроенный линейный стабилизатор напряжения.
Если питание подаётся на этот вывод, оно сначала проходит через стабилизатор, который снижает напряжение до рабочего уровня микроконтроллера.
Для версии 3,3 В на вывод RAW обычно можно подавать 5–12 В (оптимально 5–9 В). Чем выше входное напряжение, тем сильнее нагревается стабилизатор, поэтому при значительном потреблении тока не рекомендуется превышать 9 В.
Используйте RAW, если:
VCC - это уже стабилизированная шина питания платы.
Для версии 3,3 В на вывод VCC необходимо подавать стабилизированные 3,3 В напрямую, минуя встроенный стабилизатор.
При использовании VCC:
Именно через VCC обычно питают плату от:
Примечание! На большинстве плат LGT8F328P Pro Mini 3,3 В микроконтроллер действительно работает от 3,3 В, однако многие версии допускают питание 5 В через вывод RAW, поскольку оно проходит через встроенный стабилизатор. Однако, следует учитывать что логические уровни при этом всё равно должны находиться на уровне 3,3 В.
При программировании через USB-UART также важно учитывать напряжение логических уровней. Если адаптер имеет переключатель 3,3/5 В, для версии 3,3 В рекомендуется выбирать режим 3,3 В. Это гарантирует соответствие уровней сигналов UART напряжению питания микроконтроллера.
Работа в Arduino IDE
| Напряжение питания, В | 1,8 ... 3,3 |
| Объём памяти программ FLASH, КБ | 32 |
| Объём памяти данных RAM, КБ | 2 |
| Количество портов ввода-вывода | 24 |
| Количество портов с 12-бит АЦП | 9 |
| Количество портов с ШИМ | 8 |
| Габаритные размеры, мм | 33 × 18,5 × 4,1 |
| Масса, г | 2,4 |
 |
Документация LGT8FX8P (на русском языке) |
|
Документация LGT8FX8P (на английском и китайском языке) |
