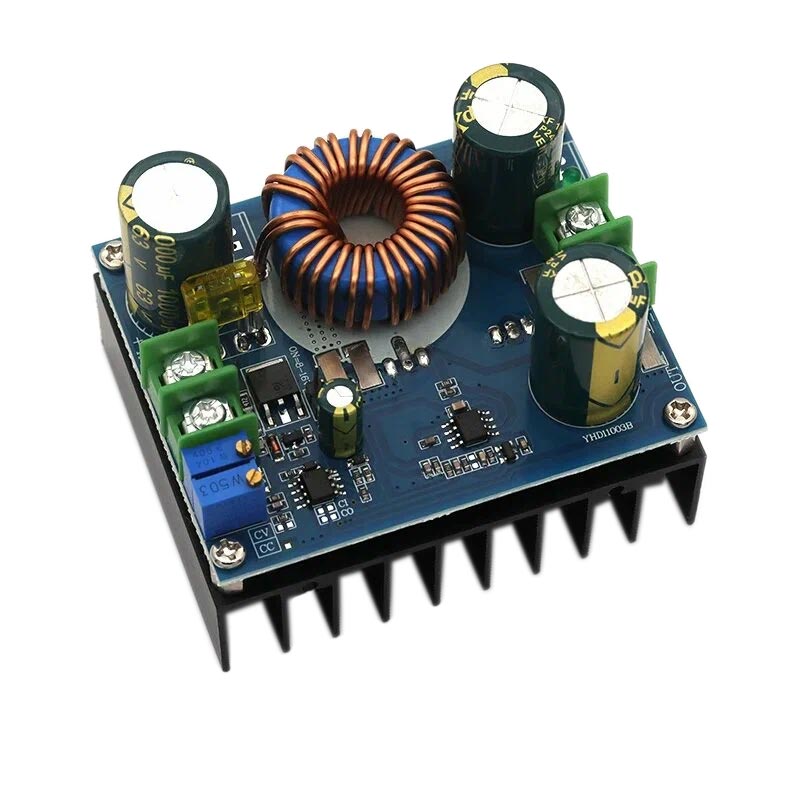

Преобразователь повышающий 600 Вт с регулировкой тока и напряжения Uin 8-60V, Uout 12-80V

Код товара: 63518

В наличии 20 шт.

1 094,40 ₽

1 042,30 ₽

10+

992,70 ₽

Количество:

Цены актуальны на: 05.09.2026

Форма обратной связи

Описание

Мощный преобразователь без гальванической развязки, предназначен для повышения напряжения питания и работы в режимах стабилизации напряжения (CV) и тока (CC). Подходит для лабораторных источников питания, зарядных устройств, солнечных систем и мощных светодиодных установок.

Основные характеристики

Тип преобразователя: повышающий (Boost), неразвязанный
Максимальная мощность: до 600 Вт
Входное напряжение:
- 🗸 9–16 В - для 3S/4S литиевых аккумуляторов и 12-вольтовых батарей (выбирается перемычкой).
- 🗸 12–60 В - режим по умолчанию для широкого диапазона входных напряжений.
Выходное напряжение: 12–80 В, плавная регулировка.
Выходной ток: до 12 А.
Диапазон стабилизации тока: 0,1–12 А.
Частота преобразования: 150 кГц.
КПД: до 95%.
Ток покоя: около 15 мА.
Рабочая температура: –40…+85 °C.

Особенности конструкции

Модуль выполнен на базе крупного 27-мм порошкового магнитопровода с намоткой из утолщённого медного провода, что снижает потери и нагрев. Установлен массивный алюминиевый радиатор, а также качественные электролитические конденсаторы:

входной - 1000 мкФ / 63 В;
выходные - 2 × 470 мкФ / 100 В с низким ESR.

Горизонтальное расположение дросселя повышает механическую надёжность, а сменный предохранитель обеспечивает дополнительную защиту модуля.

Выходная мощность

Рекомендуемая долговременная мощность определяется входным напряжением и током около 10 А:

Входное напряжение	Рекомендуемая мощность
12 В	≈120 Вт
24 В	≈240 Вт
36 В	≈360 Вт
48 В	≈480 Вт
60 В	≈600 Вт

При токах свыше 10 А требуется усиленное охлаждение. Чем больше разница между входным и выходным напряжением, тем меньше доступный выходной ток.

Параллельная работа

Для получения токов более 12 А допускается параллельное включение двух модулей. Например, для выхода 15 А можно использовать два преобразователя, настроив каждый примерно на 7,5–8 А.

Применение

Регулируемый лабораторный блок питания 12–80 В.
Питание электронной аппаратуры с нестандартным напряжением.
Автомобильный источник питания для ноутбуков и цифровых устройств.
Мобильный источник питания на базе аккумуляторного блока 12 В.
Стабилизация напряжения солнечных панелей.
Зарядка свинцовых и литиевых аккумуляторов.
Питание и драйвер мощных светодиодов.

Настройка модуля

Выбор входного диапазона: По умолчанию модуль настроен на 12–60 В. Для работы от 12-вольтового аккумулятора или 3S/4S Li-Ion необходимо установить перемычку в положение 9–16 В.

Настройка выходного напряжения (CV): Подключите питание и вращайте потенциометр CV, устанавливая требуемое выходное напряжение.

Настройка ограничения тока (CC): Поверните потенциометр CC против часовой стрелки примерно на 30 оборотов, затем подключите нагрузку (LED или аккумулятор) и увеличивайте ток до нужного значения. Для точной настройки зарядного тока аккумулятор должен быть предварительно разряжен.

⛔Важно: не регулируйте ток методом короткого замыкания выхода - для повышающих преобразователей это недопустимо и может привести к повреждению модуля.

Благодаря высокой мощности, широкому диапазону напряжений и режиму стабилизации тока этот модуль является универсальным решением для радиолюбительских и профессиональных проектов, где требуется надёжный регулируемый источник питания большой мощности.
