Электронный 8-канальный коммутатор AC -5V...+5V для дрона ШИМ
Код товара: 63955
В наличии 1 шт.
1+
154,40 ₽
10+
128,70 ₽
50+
99,00 ₽
Количество:
Код товара: 63955
В наличии 1 шт.
1+
154,40 ₽
10+
128,70 ₽
50+
99,00 ₽
Количество:
Компактный модуль для коммутации аналоговых и цифровых сигналов по одному управляющему каналу. Позволяет подключать один из восьми входов к общему каналу либо работать в обратном направлении — распределять один источник сигнала на один из восьми входов. Коммутация двунаправленная и подходит для работы как с аналоговыми видеосигналами, так и с другими низковольтными аналоговыми и цифровыми цепями.
Переключение каналов выполняется стандартным сервосигналом (ШИМ 50 Гц), что позволяет напрямую подключать модуль к полётным контроллерам, сервотестерам, RC-приёмникам, микроконтроллерам и другим источникам PWM.
Модуль построен на основе аналогового мультиплексора 74HC4051 и обеспечивает широкую полосу пропускания при малых габаритах.
Коммутация 8 каналов в 1 или 1 канала в 8
Полностью двунаправленная передача сигнала
Поддержка биполярных аналоговых сигналов
Управление стандартным ШИМ 50 Гц (RC PWM)
Поддержка режима 8 каналов или упрощённого режима 3 канала
Подходит для аналогового видео, измерительных сигналов и низковольтной аналоговой электроники
Два крепёжных отверстия под винты М2
Компактные размеры и малый вес

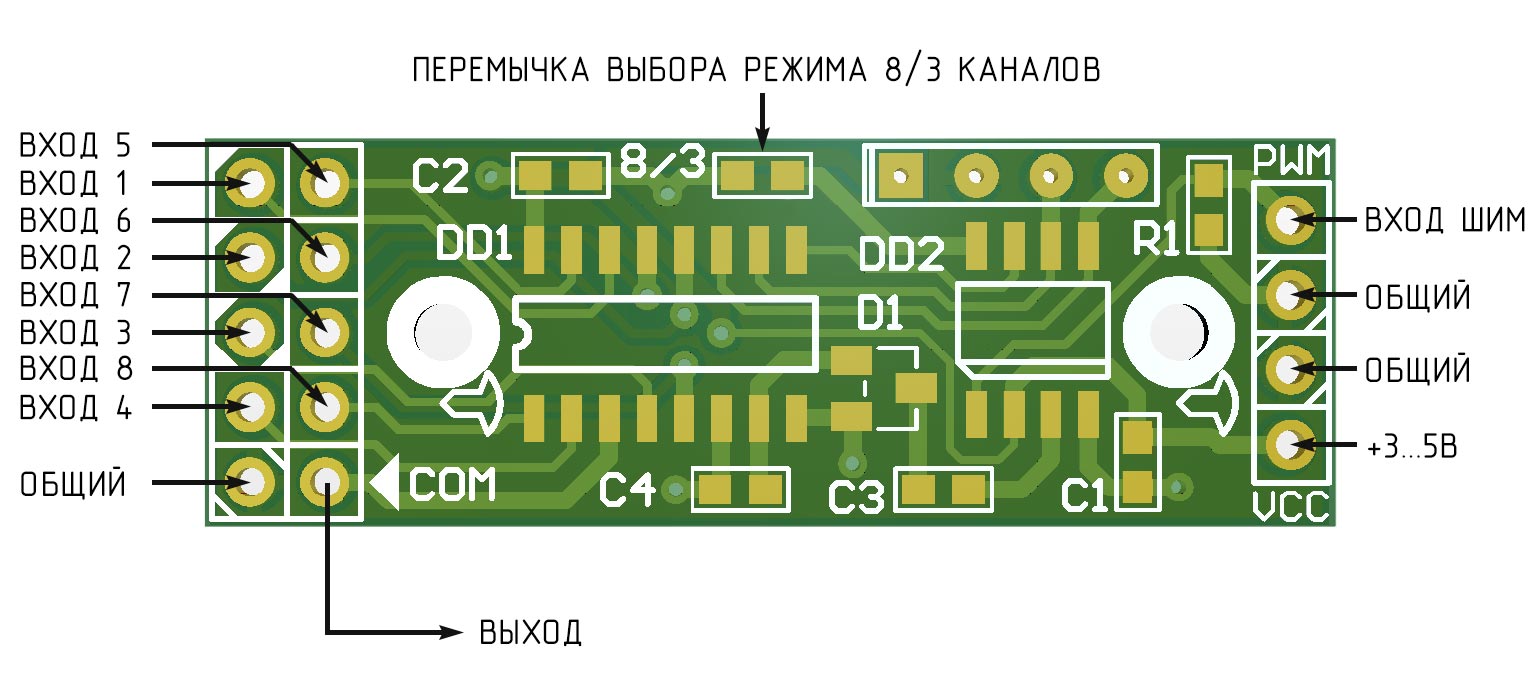

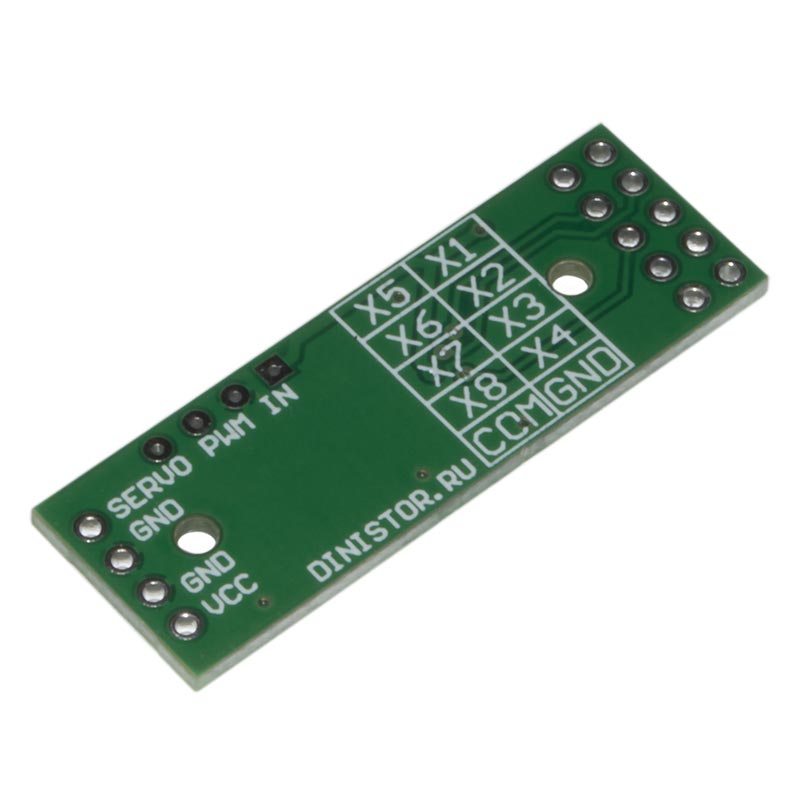

Подключение
Выбор активного канала осуществляется по длительности управляющего импульса:
Канал 1 — менее 1,125 мс
Канал 2 — 1,125–1,259 мс
Канал 3 — 1,260–1,393 мс
Канал 4 — 1,400–1,527 мс
Канал 5 — 1,528–1,661 мс
Канал 6 — 1,662–1,795 мс
Канал 7 — 1,796–1,930 мс
Канал 8 — более 1,930 мс
При установке перемычки «8/3» модуль переходит в упрощённый режим:
Канал 1 — менее 1,4 мс
Канал 2 — 1,40–1,8 мс
Канал 3 — более 1,80 мс
Коммутация осуществляется через внутренние CMOS-ключи микросхемы, благодаря чему обеспечивается:
Для аналогового видео и измерительных сигналов рекомендуется учитывать, что сопротивление ключа и паразитные ёмкости могут влиять на уровень сигнала и согласование линии.
FPV-дроны и БПЛА (Коммутация аналоговых камер):
Это одно из самых востребованных применений. Модуль позволяет подключить до 8 аналоговых камер (например, основная курсовая, камера для посадки вниз, панорамная камера) к одному видеопередатчику (VTX).
Преимущество: Управление осуществляется обычным AUX-каналом аппаратуры радиоуправления (который выдает ШИМ 50 Гц). Пилот может переключать камеры тумблером на пульте без необходимости программирования полетного контроллера или использования цифровых шин (I2C/SPI). Полоса пропускания 74HC4051 с запасом перекрывает стандартные видеостандарты PAL/NTSC (до 6 МГц).
Робототехника и моделизм:
Коммутация сигналов от множества аналоговых датчиков (например, инфракрасных дальномеров, фоторезисторов или аналоговых стиков) на один аналого-цифровой преобразователь (АЦП) микроконтроллера для экономии выводов.
Аудиотехника:
Маршрутизация низкочастотных аудиосигналов (до 20 кГц). Сопротивление RON в 100 Ом несущественно для высокоомных аудиовходов, а диапазон -VCC...+VCC позволяет работать с биполярными аудиосигналами, исключив разделительные конденсаторы для уменьшения фликкер-шумов.
Системы сбора данных и тестовое оборудование:
Использование в качестве демультиплексора для поочередной подачи калибровочного или тестового сигнала на 8 различных точек измеряемой цепи.
Применение для коммутации аналоговых камер на дронах
Это одна из ключевых ниш для данного модуля. В современных беспилотных летательных аппаратах (БПЛА) часто используется несколько аналоговых FPV-камер: курсовая (для пилота), курсовая с расширенным динамическим диапазоном (WDR) или ночного видения, а также курсовая/бортовая камера высокого разрешения для записи видео.
Поскольку стандартный видеоприемник имеет один вход, возникает задача переключения между этими камерами. Этот модуль решает эту задачу эффективно:
Благодаря малому весу и управлению обычным RC PWM модуль особенно удобен для установки на БПЛА, где требуется быстрое переключение нескольких аналоговых источников без использования дополнительных каналов управления.
| Напряжение питания, В | 3 ... 5.5 |
| Ток потребления, мА | 3 |
| Габаритные размеры, мм | 38 × 13 × 3 |
| Масса, г | 2 |
