Электронный выключатель для дрона ШИМ 2,0...5,0В, 2А
Код товара: 63953
В наличии 115 шт.
1+
207,80 ₽
10+
188,90 ₽
40+
171,75 ₽
Количество:
Код товара: 63953
В наличии 115 шт.
1+
207,80 ₽
10+
188,90 ₽
40+
171,75 ₽
Количество:
Выключатель анализирует входной ШИМ-сигнал частотой 50 Гц и автоматически коммутирует нагрузку в зависимости от длительности управляющего импульса. Благодаря малым размерам и весу модуль практически не влияет на массу летательного аппарата.
Напряжение питания: 2,0–5,5 В
Ток потребления: 15 мА
Ток потребления без светодиода: около 3 мА
Долговременный коммутируемый ток: до 2 А
Кратковременный коммутируемый ток: до 5,8 А
Габаритные размеры: 14 × 11 × 3 мм
Масса: 0,67 г
Управляющий сигнал: ШИМ 50 Гц
Порог срабатывания: 1,5 мс
Максимальное напряжение нагрузки по выходу OUT−: до 30 В

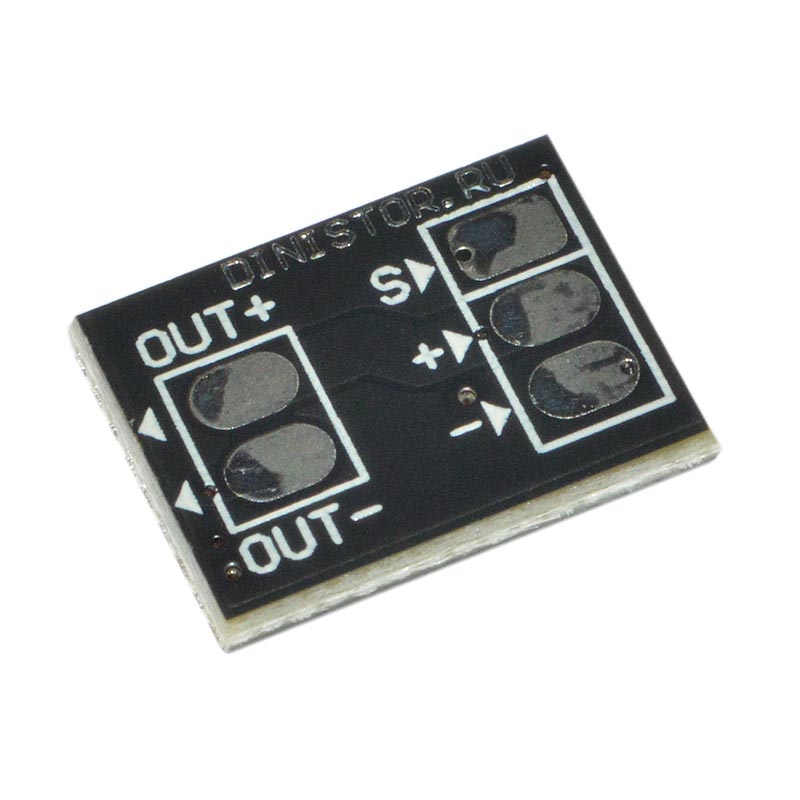

Подключение осуществляется пайкой к контактным площадкам на обратной стороне платы:
«−» — общий провод (GND)
«+» — питание 2,0–5,5 В
«S» — вход управляющего ШИМ-сигнала
«OUT+» — положительный вывод нагрузки
«OUT−» — коммутируемый отрицательный вывод нагрузки
Выход OUT− выполнен по схеме открытого стока, что позволяет подключать нагрузку к внешнему источнику питания напряжением до 30 В.
После подачи питания модуль контролирует наличие управляющего сигнала и отображает текущее состояние встроенным светодиодом:
Светодиод медленно мигает.
Нагрузка отключена.
Светодиод быстро мигает.
Нагрузка отключена.
Светодиод светится непрерывно.
Транзистор открывается, на выходе появляется напряжение и нагрузка включается.
Включение и отключение видеопередатчиков
Управление подсветкой и световыми модулями
Коммутация сбрасываемых устройств
Управление звуковыми маяками
Дистанционное включение дополнительного оборудования на БПЛА и радиоуправляемых моделях
Компактные размеры, малый вес и поддержка стандартного ШИМ-управления делают модуль удобным решением для интеграции в современные беспилотные и робототехнические системы.
