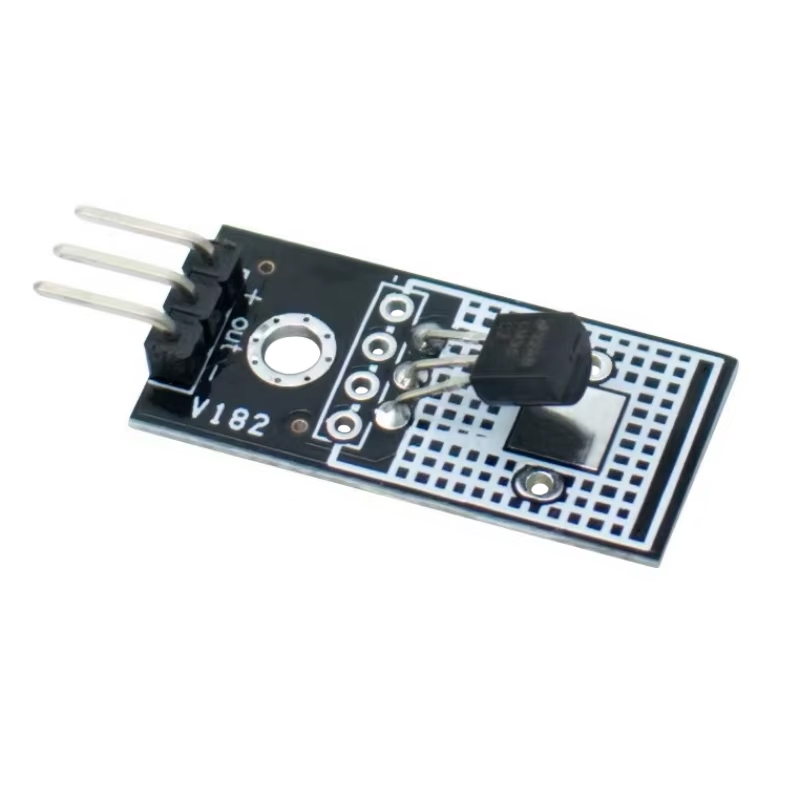

Модуль аналогового датчика температуры LM35
Код товара: 86257
Нет в наличии
1+
87,10 ₽
10+
79,20 ₽
25+
72,00 ₽
Количество:
Код товара: 86257
Нет в наличии
1+
87,10 ₽
10+
79,20 ₽
25+
72,00 ₽
Количество:
Главная особенность LM35 - калибровка непосредственно в градусах Цельсия. На выходе датчика формируется прирост напряжения 10 мВ на каждый °C
Например:
25°C → 250 мВ
100°C → 1.00 В
Модуль широко применяется в Arduino-проектах, термостатах, погодных станциях, системах охлаждения и мониторинга температуры.
Основной чип: LM35DZ / LM35
Тип датчика: аналоговый температурный
Диапазон измерения: 0…+100°C
Точность: типично ±0.5°C при 25°C
Выходной сигнал: аналоговый
Чувствительность: 10 мВ/°C
Напряжение питания: 4–30 В
Ток потребления: менее 150 мкА
Интерфейс: AO (Analog Output)
Для более полной информации о характеристиках микросхемы LM35DZ обратитесь к документации Texas Instruments на датчик LM35.
| VCC: | Питание |
| GND: | Земля |
| AO: | Аналоговый выход |
LM35 преобразует температуру в аналоговое напряжение:
Vout=10 мВ · T(°C)
Пример:
30°C → 0.30 В
75°C → 0.75 В
Таким образом, для вычисления температуры при подключении к Arduino с опорным напряжением 5В: Тemperature = ADC × 500 / 1024
Термометры
Arduino-проекты
Контроль температуры
Термостаты
Системы охлаждения
Погодные станции
Измерительные приборы
Мониторинг электроники
3D-принтеры
Блоки питания
| LM35 | Arduino UNO |
|---|---|
| VCC | 5V |
| GND | GND |
| AO | A0 |
int sensorPin = A0;
void setup() {
Serial.begin(9600);
}
void loop() {
int adc = analogRead(sensorPin);
float voltage = adc * 5.0 / 1024.0;
float temperature = voltage * 100.0;
Serial.print("Temperature: ");
Serial.print(temperature);
Serial.println(" C");
delay(1000);
}
В отличие от DS18B20, DHT11 или DHT22, LM35 не использует цифровой протокол - только аналоговое напряжение. Это даёт быстрое считывание, минимальные задержки и простую обработку, но требует качественный АЦП и стабильное опорное напряжение.
LM35 имеет почти идеально линейную зависимость напряжения от температуры.
T(°C)=Vout / 10мВ
Датчик уже откалиброван производителем в градусах Цельсия.
По сравнению с NTC-термисторами:
проще обработка
выше линейность
лучше повторяемость
Из-за аналогового сигнала:
ставить конденсатор 100 нФ между VCC и GND
использовать короткие провода
применять внутреннее или внешнее опорное напряжение ADC
усреднять измерения
| Напряжение питания, В |
4 ... 30 |
| Ток потребления, мА | 0,15 |
| Диапазон рабочих температур, °С | 0 ... 100 |
| Габаритные размеры, мм | 28 × 12 × 10 |
| Масса, г | 3 |
 |
Документация LM35 |
