Модуль SYN115/F115 миниатюрный 433МГц передатчик ASK/OOK
Код товара: 86922
Нет в наличии
1+
66,40 ₽
10+
60,40 ₽
50+
54,90 ₽
Количество:
Код товара: 86922
Нет в наличии
1+
66,40 ₽
10+
60,40 ₽
50+
54,90 ₽
Количество:
Модуль широко применяется совместно с приёмниками SYN480R, RXB6, XY-MK-5V и аналогичными устройствами. Благодаря низкой стоимости и простой схеме подключения используется в системах дистанционного управления, телеметрии, охранных датчиках, беспроводных кнопках, Arduino-проектах и DIY-электронике.
Рабочая частота обычно составляет 433.92 МГц, которая является одним из самых распространённых ISM-диапазонов для маломощных бытовых радиоустройств.
Микросхема: SYN115 / F115
Тип устройства: RF-передатчик
Частота: 433.92 МГц
Тип модуляции: ASK / OOK
Скорость передачи данных: до 10 кбит/с
Напряжение питания: 1,8–3,6 В
Ток потребления:
ожидание: единицы микроампер
передача: около 10–15 мА
Выходная мощность: до 10 dBm
Интерфейс: цифровой DATA-вход
Антенна:
внешний провод
спиральная антенна
PCB-антенна
Дальность:
типично 20–100 м
при хороших антеннах может быть значительно выше

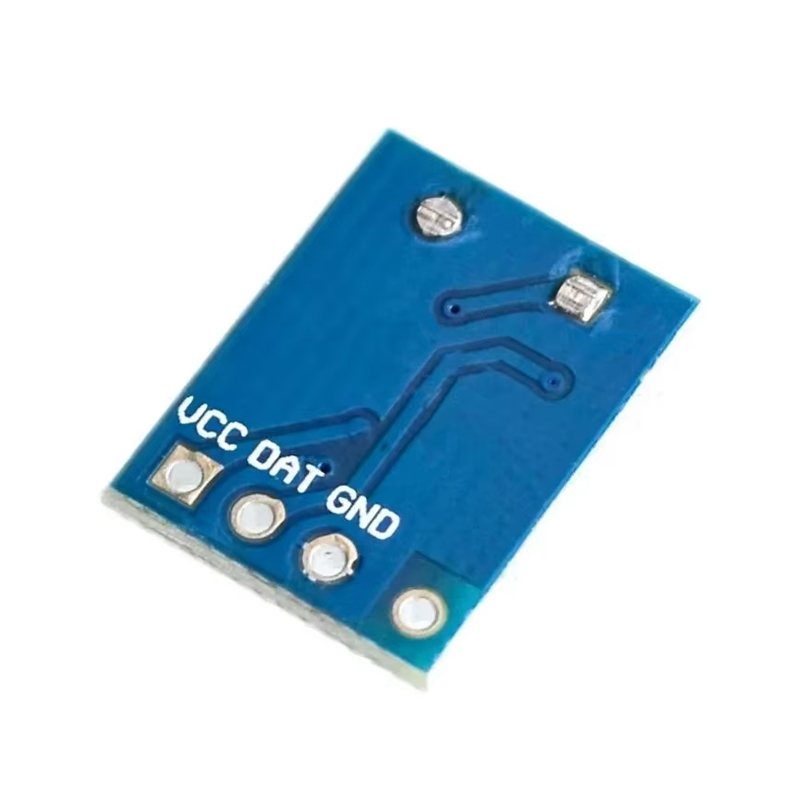

| DATA: | Вход данных |
| VCC: | Питание |
| GND: | Земля |
| ANT: | Антенна |
Модуль предназначен для беспроводной передачи цифровых сигналов на небольшие расстояния в диапазоне 433 МГц.
Беспроводные датчики
Пульты дистанционного управления
Arduino-проекты
Умный дом
Телеметрия
Передача сигналов тревоги
Радиокнопки
Беспроводные выключатели
Простые IoT-устройства
Передача данных между микроконтроллерами
| SYN115 | Arduino UNO |
|---|---|
| VCC | 3,3V |
| GND | GND |
| DATA | D12 |
| ANT | Антенна 17,3 см |
Обычно при подключении к Arduino используется библиотеки:
RadioHead
rc-switch
VirtualWire
Для нормальной дальности обязательно рекомендуется подключение антенны.
SYN115 обычно работает стабильнее дешёвых передатчиков FS1000A благодаря более качественной внутренней схеме генерации и лучшей повторяемости модулей.
Модуль создаёт меньше побочных гармоник и помех по сравнению с самыми дешёвыми ASK-передатчиками.
SYN115 может нормально функционировать уже от ~1,8 В, что удобно для батарейных устройств.
Подходит для автономных датчиков и брелоков.
Отлично совместим с:
Простое подключение
Низкая стоимость
Хорошая совместимость
Работа с Arduino и ESP
Поддержка ASK/OOK
Возможность работы от батареи
Компактные размеры
Нет встроенного протокола
Нет коррекции ошибок
Подвержен помехам
Невысокая скорость передачи
Требует программной обработки данных
Для стабильной связи крайне рекомендуется:
использовать нормальную антенну
ставить керамический конденсатор 0,1 мкФ рядом с питанием
избегать длинных проводов DATA
применять кодирование пакетов и CRC
| Напряжение питания, В | 1,8 ... 3,6 |
| Ток потребления в режиме ожидания, мкА | 1 |
| Ток потребления в режиме передачи логической "1", мА | 12,5 |
| Ток потребления в режиме передачи логического "0", мА | 3 |
| Габаритные размеры, мм | 15 × 12 × 5 |
| Масса, г | 1,2 |
 |
Документация микросхема SYN115 |
