Модуль 2х-канальный UART, IIC I2C, SPI преобразователь логических уровней 5 в 3,3В
Код товара: 86155
Нет в наличии
1+
30,50 ₽
10+
27,70 ₽
25+
25,20 ₽
Количество:
Код товара: 86155
Нет в наличии
1+
30,50 ₽
10+
27,70 ₽
25+
25,20 ₽
Количество:
Модуль содержит два независимых канала, каждый из которых имеет пару сигналов:
TXI ↔ TXO - двунаправленный канал на MOSFET-транзисторе для обмена данными в обе стороны
RXI → RXO - однонаправленный канал на резисторном делителе для понижения уровня сигнала
Преобразователь позволяет подключать устройства с несовместимыми логическими уровнями без риска повреждения входов микросхем.
Тип устройства: преобразователь логических уровней
Количество каналов: 2
Поддерживаемые уровни:
🗸низкая сторона (LV): 3–3.3 В
🗸высокая сторона (HV): 5 В
Двунаправленный канал: TXI ↔ TXO
Однонаправленный канал: RXI → RXO

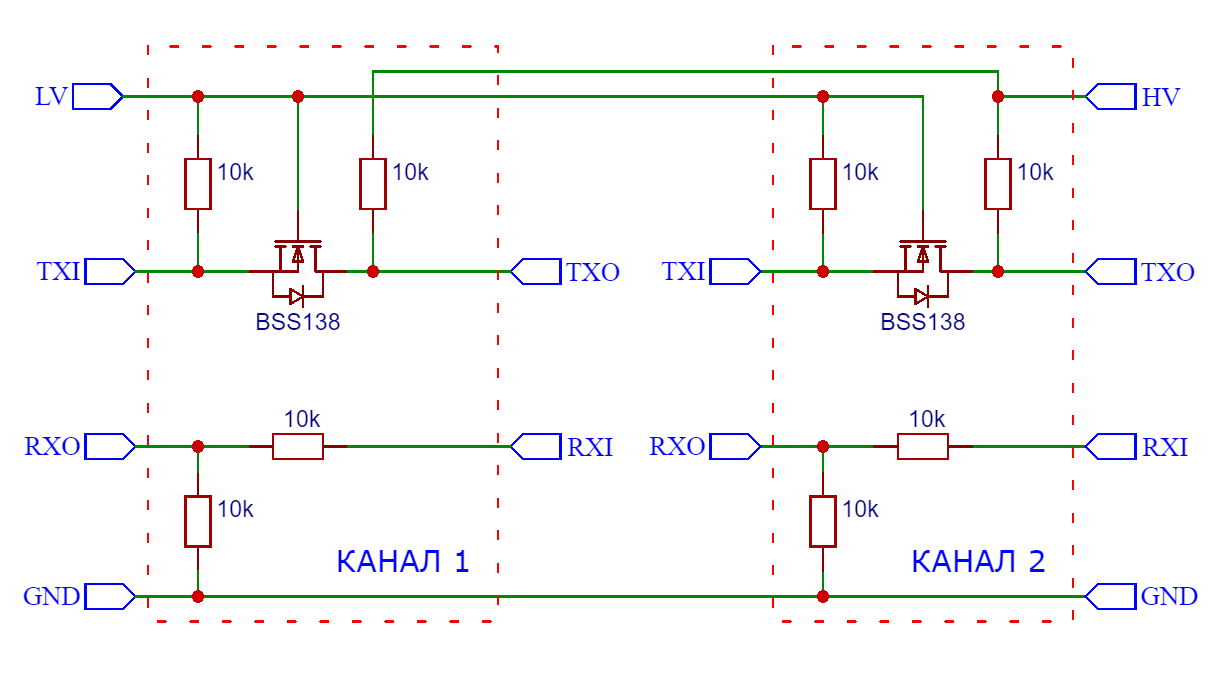

Схема двунаправленного канала: MOSFET-согласование
Схема однонаправленного канала: резисторный делитель
Интерфейсы: UART, I2C, SPI, GPIO
Питание:
🗸LV - низкое напряжение
🗸HV - высокое напряжение
🗸GND - общий провод

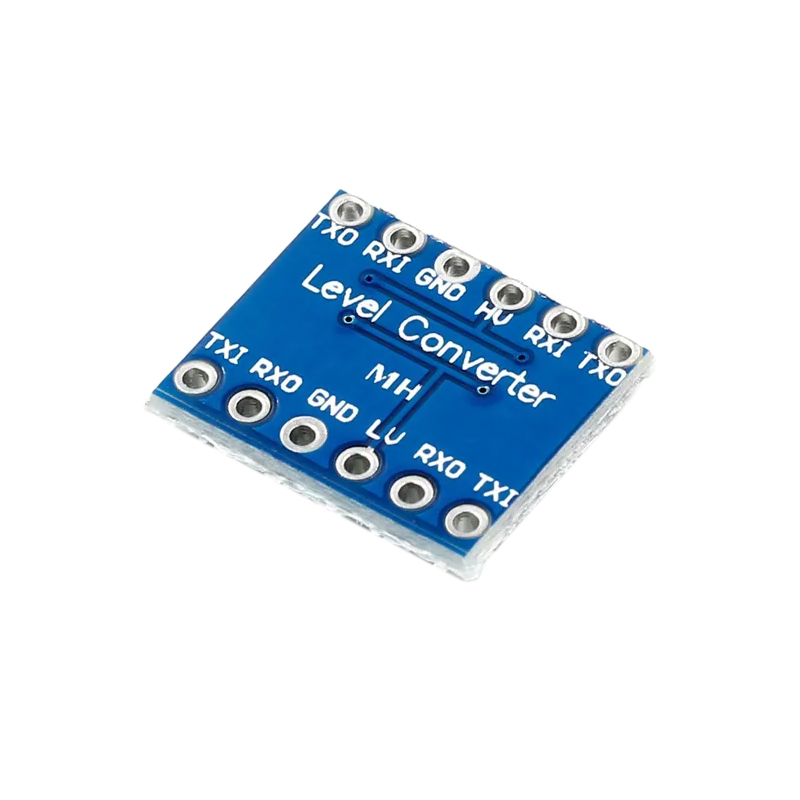

| LV: | Питание низковольтной стороны (3–3.3В) |
| HV: | Питание высоковольтной стороны (5В) |
| GND: | Общий провод |
| TXI: | Вход/выход низкой стороны |
| TXO: | Вход/выход высокой стороны |
| RXI: | Вход высокой стороны |
| RXO: | Выход низкой стороны |
Модуль используется для согласования логических уровней между микроконтроллерами и периферией с разным напряжением питания. Особенно актуален для устройств 3.3В, которые не допускают подачу 5-вольтовых сигналов на входы.
Подключение ESP8266 / ESP32 к Arduino UNO
Связь STM32 с 5-вольтовыми UART-устройствами
Подключение GPS-модулей
Работа с Bluetooth-модулями HC-05 / HC-06
Согласование UART-интерфейсов
Подключение датчиков и дисплеев с разными уровнями логики
Безопасное подключение 3.3В устройств к 5В микроконтроллерам
| Преобразователь | Arduino UNO | ESP8266 |
|---|---|---|
| HV | 5В | — |
| LV | — | 3.3В |
| GND | GND | GND |
| RXI | TX Arduino | — |
| RXO | — | RX ESP8266 |
| TXI | TX ESP8266 | — |
| TXO | — | RX Arduino |
Для шины I2C обычно используются только двунаправленные линии, поэтому применяется канал на MOSFET.
| Преобразователь | Arduino UNO | BME280 |
|---|---|---|
| HV | 5В | — |
| LV | — | 3.3В |
| GND | GND | GND |
| TXO | SDA Arduino | — |
| TXI | — | SDA BME280 |
Второй такой же преобразователь обычно используется для линии SCL:
| Преобразователь | Arduino UNO | BME280 |
|---|---|---|
| TXO | SCL Arduino | — |
| TXI | — | SCL BME280 |
Линии SDA и SCL должны иметь подтягивающие резисторы
MOSFET-схема отлично подходит для двунаправленной природы I2C
Обычно используются скорости до 100–400 кГц
Не требует настройки
Простое подключение
Защищает 3.3В устройства от 5В сигналов
Подходит для UART, I2C, SPI и GPIO
Компактные размеры
Возможность двунаправленного обмена по линии TX
| Напряжение питания низкого уровня LV, В | 1,2 ... 3,3 |
| Напряжение питания высокого уровня HV, В | 1,65 ... 5,5 |
| Количество каналов | 2 |
| Количество линий | 4 |
| Габаритные размеры, мм | 15 × 13 × 3 |
| Масса, г | 1,7 |
