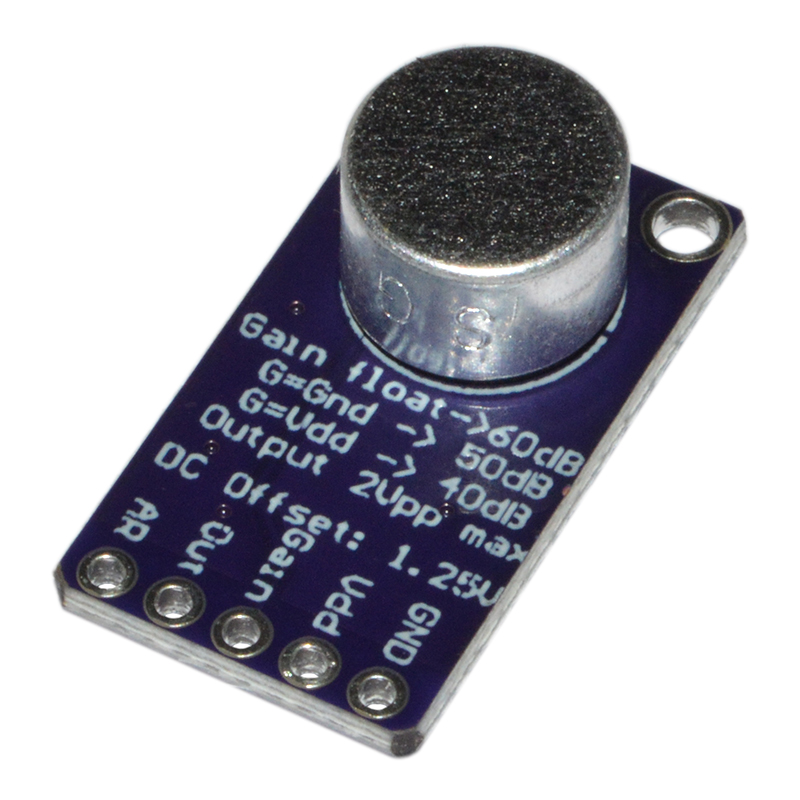

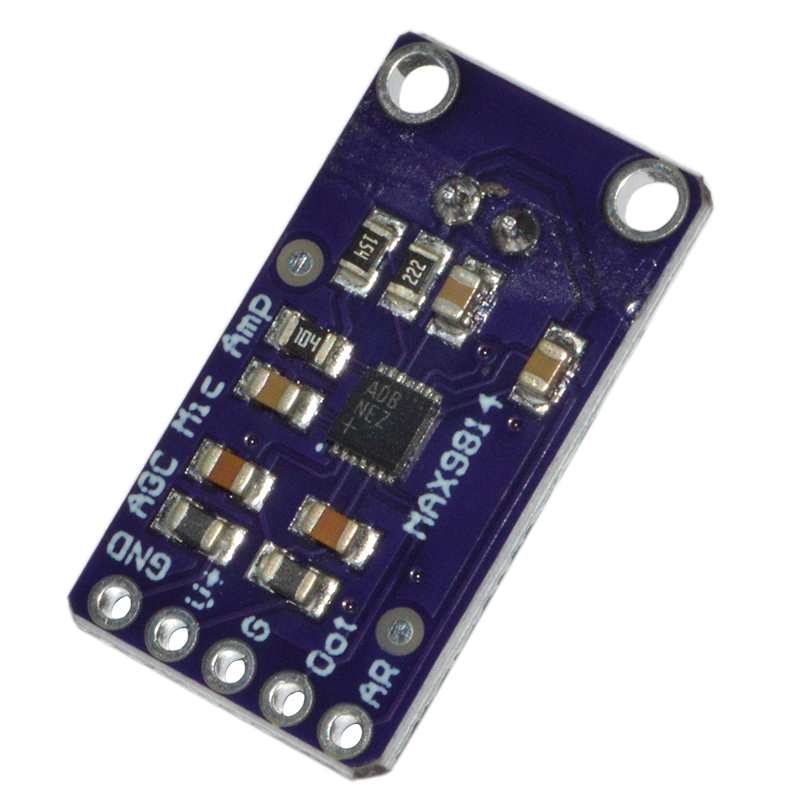

Микрофонный усилитель MAX9814 с AGC представляет собой компактный модуль для качественного усиления аудиосигнала с автоматической регулировкой чувствительности. Построен на специализированной микросхеме MAX9814 и оснащён электретным микрофоном, малошумящим предусилителем и встроенной системой AGC (Automatic Gain Control), которая автоматически адаптирует усиление под уровень окружающего звука.
Главная особенность модуля - способность поддерживать стабильный уровень выходного сигнала без ручной подстройки чувствительности. При появлении громкого звука усилитель практически мгновенно снижает коэффициент усиления, предотвращая перегрузку и искажения. Когда уровень сигнала уменьшается, чувствительность постепенно восстанавливается, позволяя уверенно улавливать тихие звуки и речь.
Такая схема особенно полезна в системах распознавания речи, голосовом управлении, робототехнике, устройствах умного дома и DIY-аудиопроектах, где уровень окружающего шума постоянно меняется.
MAX9814 отличается высокой чувствительностью и низким уровнем собственных шумов. Плотность входного шума составляет всего 30 нВ, а коэффициент гармонических искажений не превышает 0.04% (типовое значение). Частотный диапазон 20-20000 Гц позволяет передавать как речь, так и окружающие звуки с хорошей детализацией.
Модуль поддерживает настройку максимального коэффициента усиления:
Высокое усиление лучше подходит для тихих помещений и захвата удалённых звуков, а уменьшенное помогает снизить вероятность перегрузки и уменьшить влияние фонового шума в шумной среде.
Отдельного внимания заслуживает возможность настройки параметров Attack/Release - времени срабатывания и восстановления автоматической регулировки усиления.
Attack определяет, насколько быстро усилитель уменьшит чувствительность при резком увеличении громкости. У MAX9814 время Attack фиксировано и составляет около 30 мс. Благодаря этому модуль быстро реагирует на хлопки, громкую речь или импульсные сигналы, предотвращая клиппинг и перегрузку выходного каскада.
Release отвечает за скорость восстановления усиления после исчезновения громкого сигнала. Этот параметр можно изменять через вывод AR:
AR подключён к VDD - режим 1:2000 мс
Быстрое восстановление чувствительности. Подходит для голосового управления, распознавания речи и коротких звуковых событий.
AR не подключён - режим 1:4000 мс
Плавное и естественное изменение усиления. Универсальный режим для записи окружающего звука и постоянного мониторинга.
AR подключён к GND - режим 1:500 мс
Максимально быстрое восстановление усиления. Хорошо подходит для динамичной звуковой среды и импульсных сигналов.
Короткое время Release делает модуль более чувствительным к тихим звукам сразу после громких сигналов, но может сильнее подчёркивать фоновые шумы. Более длинное время восстановления обеспечивает плавное изменение громкости и более естественное звучание.
Модуль имеет аналоговый выход и легко подключается как к линейному входу компьютера или усилителя, так и к Arduino, ESP32, STM32 и другим микроконтроллерам. Низкое энергопотребление около 3 мА позволяет использовать его в портативных и автономных устройствах.
| VCC: | питание |
| GND: | земля |
| OUT: | аналоговый аудиовыход |
| GAIN: | выбор максимального усиления |
| AR: | настройка времени восстановления AGC |
Применение
| Напряжение питания, В | 2,7 ... 5,5 |
| Ток потребления, мА | 3 |
|
Частотный диапазон, Гц |
20-20000 |
| Плотность входного шума, нВ | 30 |
| Гармонические искажения, % | 0,04 |
| Время срабатывания AGC, мс | около 30 |
| Максимальное усиление, дБ | 40/50/60 |
| Габаритные размеры, мм | 14 × 25 × 10 |
| Масса, г | 2,2 |
