Преобразователь MINI560 представляет собой высокоэффективный модуль понижающего импульсного стабилизатора напряжения, разработанный как развитие серии мини-стабилизаторов. Он обеспечивает на выходе стабильное напряжение 5 вольт с долговременным током до 4А и кратковременным до 5А. Отличительной особенностью этого преобразователя является сочетание компактных размеров с выдающейся мощностью и эффективностью, достигающей вплоть до 95%.
Характеристики и особенности:
- Высокая мощность и эффективность: Несмотря на свои малые размеры (всего 30 × 18 × 5,5 мм), модуль способен стабильно выдавать ток до 5 ампер при высоком коэффициенте полезного действия (КПД), достигающем до 95%. Такие показатели обеспечивают минимальное выделение тепла и максимальную энергоэффективность.
- Широкий диапазон входного напряжения: Входное напряжение может варьироваться от 6,7 до 20 вольт, что позволяет использовать модуль с различными источниками питания, такими как автомобильные аккумуляторы, солнечные панели или стандартные блоки питания.
- Настройка выходного напряжения: Вы можете настроить выходное напряжение в диапазоне от 3 до 18 вольт путем замены фиксированных резисторов на другой номинал или на подстроечные элементы. Это даёт большую гибкость при проектировании схем и выборе оптимальных условий питания для ваших устройств.
- Минимизация потерь энергии: Производитель предусмотрел отказ от традиционного светодиодного индикатора, чтобы уменьшить ток потребления на холостом ходу до минимального значения - всего 2 миллиампера. Это значительно продлевает срок службы батареи в автономных устройствах. Тем не менее, светодиод можно включить, установив перемычку, рядом со светодиодом.
- Электронное включение/выключение: Если вам важна экономия энергии в устройстве, то предусмотрена возможность электронного отключения модуля. При необходимости вы можете активировать режим полного отключения питания, снижая энергопотребление до нуля.
- Использование современной элементной базы: В качестве основного компонента использован специализированный чип JW5068A, работающий на частоте переключения 500 кГц. Это обеспечивает высокий уровень стабильности выходного напряжения и низкий уровень пульсаций.
- Рабочие температуры: Работоспособность сохраняется в широком температурном диапазоне от −40°C до +85°C, что означает возможность использования модуля в сложных климатических условиях.
- Расширенная безопасность: Наличие режима автоматического отключения предотвращает перегрев и повреждение компонентов при длительной работе на максимальной мощности.

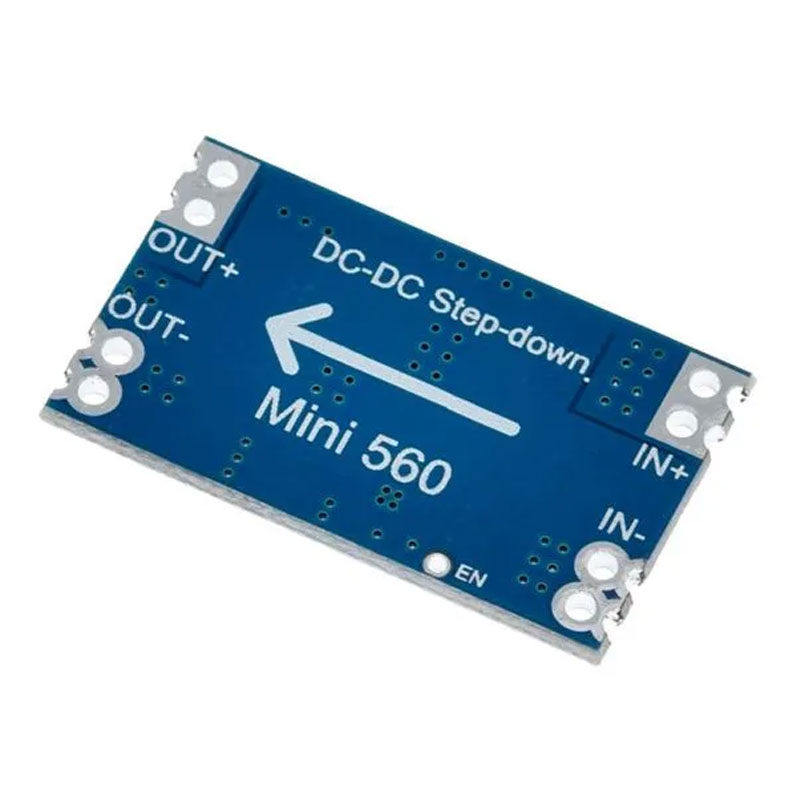

Подключение:
| IN+: |
Входное напряжение + |
| IN-: |
Входное напряжение - |
| OUT+: |
Выходное напряжение + |
| OUT-: |
Выходное напряжение - |
| EN: |
Выключение (сигнал логического "0" переводит модуль в режим пониженного энергопотребления) |
Как изменить выходное напряжение?
Чтобы изменить выходное напряжение с заводских настроек на произвольное значение в диапазоне от 3 до 18 вольт, выполните следующую процедуру:
- Отключите источник питания и нагрузку от модуля.
- Определите местоположение резистора, обозначенного стрелкой.
- Замените установленный резистор на подстроечный с нужным номиналом сопротивления.
- После замены включите питание и медленно настройте сопротивление, пока не получите нужное выходное напряжение.
Для получения стандартных напряжений, можно воспользоваться данными из таблицы:
| Выходное напряжение, В |
Номинал резистора, кОм |
Маркировка резистора типоразмера 0603 (EIA-96) |
| 3,3 |
4,53 |
64B |
| 5 |
7,5 |
85B |
| 9 |
14,3 |
16C |
| 12 |
19,1 |
28C |
Где применяется MINI560?
Благодаря своим характеристикам, модуль успешно применяется в следующих сферах:
- Питание цифровых схем и микроконтроллеров.
- Автоматизированные системы управления (IoT).
- Робототехника и экспериментальная техника.
- Бортовые устройства автомобилей и квадрокоптеров.
- Автономные энергетические решения на солнечной энергии.
MINI560 - это мощное решение для вашего проекта, отличающееся высокой производительностью, компактностью и надежностью. Благодаря продуманному дизайну и простоте использования, этот модуль становится незаменимым инструментом для разработчиков и любителей электроники.
Технические характеристики:
| Входное напряжение, В |
6,7 ... 20 |
| Выходное напряжение, В |
5 |
| Ток холостого хода, мА |
2 |
| Номинальный ток, А |
4 |
| Максимальный пиковый ток, А |
5 |
| Диапазон рабочих температур, °С |
-40 ... +85 |
| Габаритные размеры, мм |
29 × 18 × 5,4 |
| Масса, г |
3,1 |
