Модуль D4184 15А 400Вт силовой ключ с двумя полевыми транзисторами

Код товара: 86624

В наличии 182 шт.

1+

64,30 ₽

10+

61,20 ₽

50+

58,30 ₽

Количество:

Описание

Силовой ключ с двумя полевыми транзисторами D4184 15А позволит коммутировать ток до 15А при напряжении до 40В. Также с его помощью можно регулировать мощность нагрузки с использованием широтно-импульсной модуляции частотой до 20 кГц. Благодаря этой возможности, с помощью модуля можно управлять скоростью вращения электродвигателей, яркостью светодиодов и т.д.

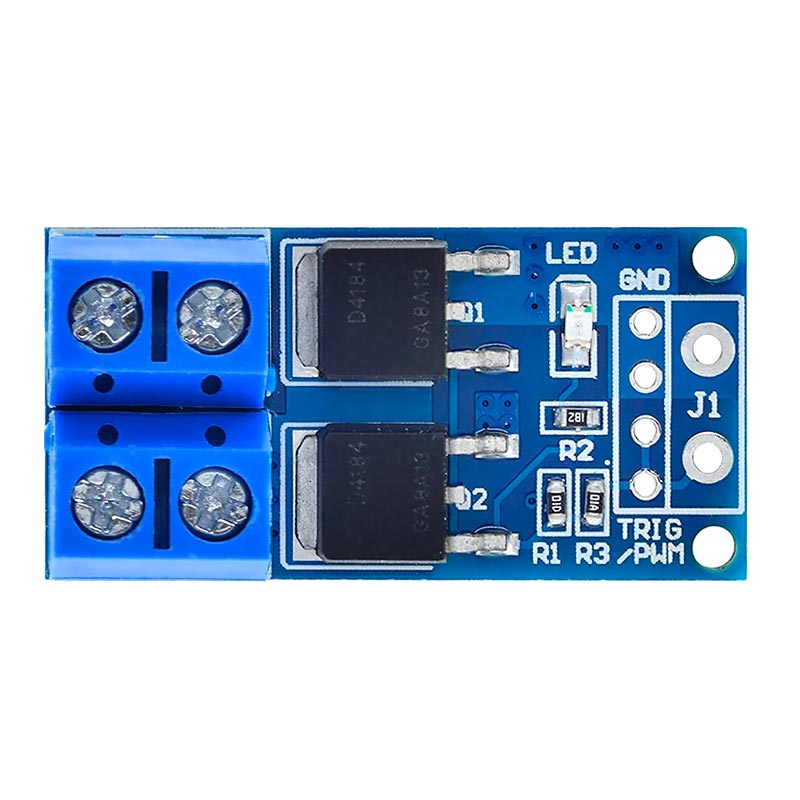

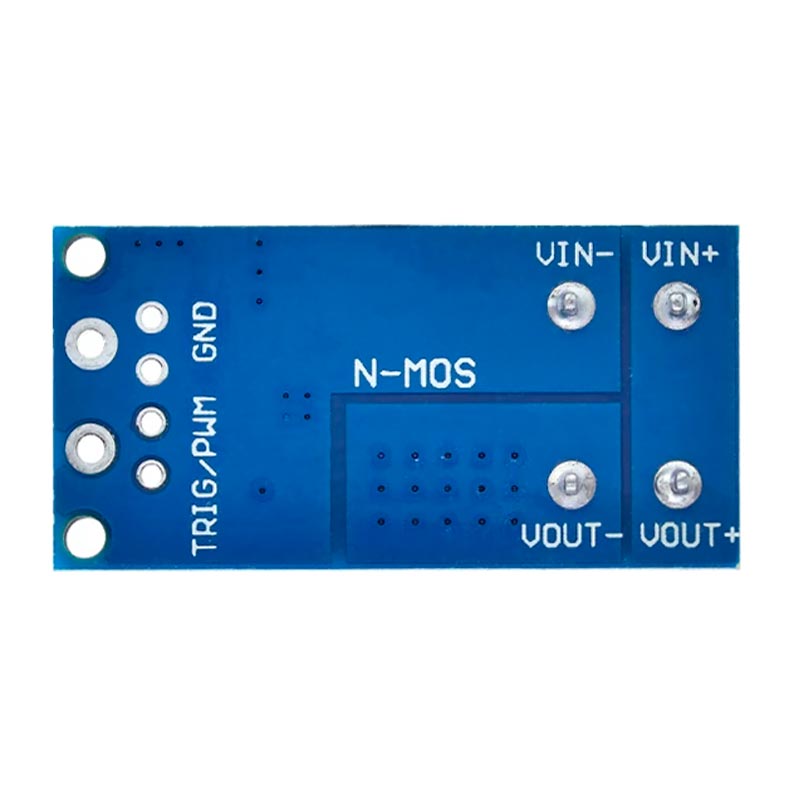

Плата собрана на двух, параллельно включенных МОП-транзисторах AOD4184 (MOSFET). AOD4184 представляет собой полевой транзистор с изолированным затвором. Максимальное коммутируемое напряжение может достигать 40В, а ток нагрузки до 15А. Обратная сторона платы практически полностью залита медью и образует радиатор для улучшения отвода тепла.


Для подключения нагрузки и источника питания, на плате установлены два винтовых клеммника.

Подключение:
VIN+: положительный провод питания
VIN–: отрицательный провод питания (общий провод)
VOUT+: положительный провод подключения нагрузки
VOUT-: отрицательный провод подключения нагрузки
TRIG/PWM:

управляющее напряжение 3,5 ... 20 В

GND: общий провод

Светодиод индикации подключен между истоком транзистора и положительной линией питания через резистор 1,8 кОм и включается при открытии транзистора.

Технические характеристики:
Максимальное напряжение коммутации, В 40
Максимальный ток коммутации, А 15
Сопротивление открытого канала, Ом 0,012
Напряжение управления, В 3,5 ... 20
Габаритные размеры, мм 34 × 17 × 12
Масса, г

6


Схема электрическая принципиальная модуля D4184 15А 400Вт
Схема электрическая принципиальная модуля D4184 15А 400Вт
