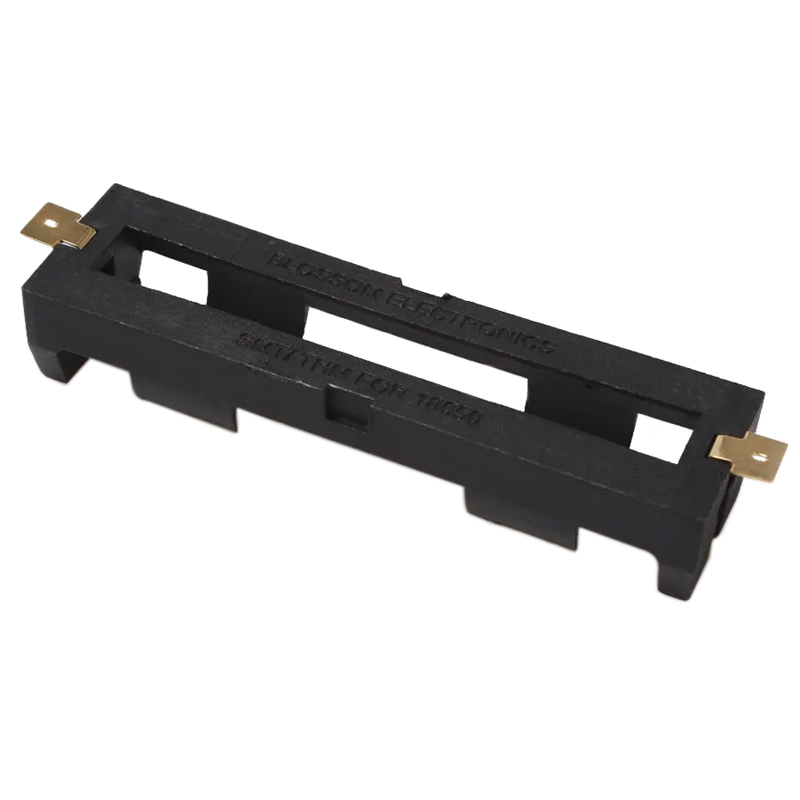

Батарейный отсек 1 x 18650 c контактами для поверхностного монтажа

Батарейный отсек предназначен для подключения одного аккумулятора типоразмера 18650 непосредственно на печатной плате с использованием технологии поверхностного монтажа (SMD/SMT). Может применяться для организации автономного питания в различных осветительных приборах, игрушках, радиоуправляемых моделях  и других устройствах. Пластиковый держатель с жесткими пластинчатыми контактами позволяет запитывать приборы с достаточно высоким током потребления.



Преимущества SMD-отсеков:



• Компактность: экономия места на плате.
• Надёжность: отсутствие проводов снижает риск обрыва и упрощает сборку.
• Автоматизация: подходит для автоматической сборки на SMT-линиях.
• Повышенная виброустойчивость по сравнению с проводными решениями.


Недостатки:



• Сложность замены: элемент может быть трудно извлечь без инструментов.
• Тепловая нагрузка: при пайке SMD-отсека необходимо соблюдать температурный режим, чтобы не повредить компонент.


Примеры применения:



• Устройства с резервным питанием (например, память SRAM).
• Портативные приборы с ограниченным местом.
• IoT-устройства и встраиваемые системы.
• Промышленные контроллеры.



⚠️ Важно: При проектировании с использованием SMD-отсека для 18650 обязательно учитывайте:



• Точное позиционирование элемента.
• Возможность безопасного извлечения/установки.
• Токовые характеристики контактов (обычно до 2–3 А непрерывного тока).
• Защиту от переполюсовки (если нет встроенной защиты в аккумуляторе).



---

Технические характеристики:

Тип устанавливаемых элементов	18650
Количество устанавливаемых элементов	1
Габаритные размеры, мм	77 × 20,8 × 18
Масса, г	8

---



Документация чертёж 18650x1 SMD
